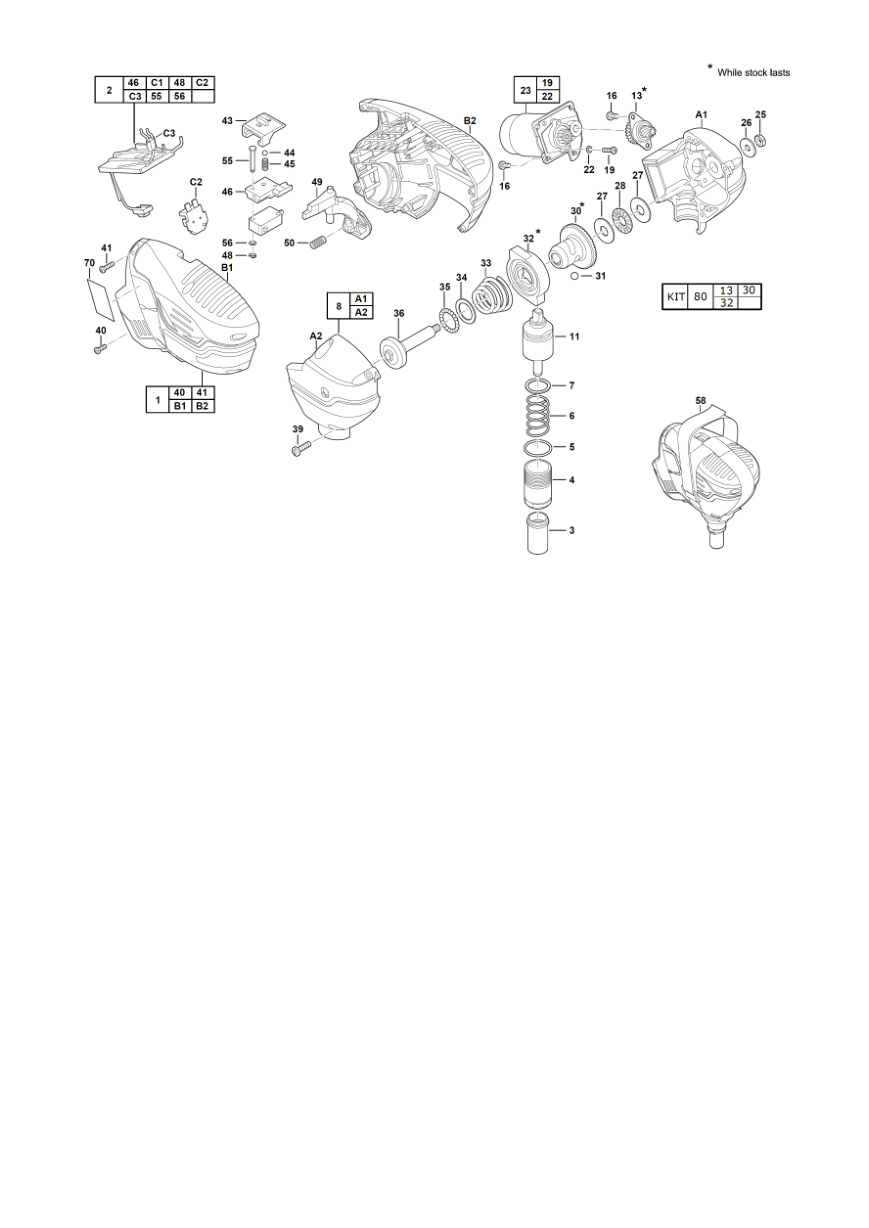

Взрыв-схема Milwaukee C12PN-0 4933427182
Сервисная страница Milwaukee C12PN-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933427182C12PN-0400043155540 позицийКатегория: Прочий инструмент Milwaukee
Список деталей Milwaukee C12PN-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | КорпусHOUSING | 4931431707 | 1 | Больше не поставляется | |
| 2 | 0002 | ВыключательSWITCH ASSEMBLY | 4931431708 | 1 | Больше не поставляется | |
| 3 | 0003 | Оригинальная деталь MilwaukeeCOLLET | 201643001 | 1 | 4002395848720 | Доступность уточняется |
| 4 | 0004 | ВтулкаTHREADED SLEEVE | 692681001 | 1 | Больше не поставляется | |
| 5 | 0005 | Уплотнительное кольцоO-RING | 562589001 | 1 | 4002395849376 | Доступность уточняется |
| 6 | 0006 | Пружина сжатияPRESSURE SPRING | 692729001 | 1 | 4002395849468 | Доступность уточняется |
| 7 | 0007 | ШайбаWASHER | 680335079 | 1 | 4002395849932 | Доступность уточняется |
| 8 | 0008 | Корпус редуктораGEAR BOX | 201637001 | 1 | 4002395849277 | Доступность уточняется |
| 9 | 0011 | Оригинальная деталь MilwaukeeANVIL | 201639001 | 1 | 4002395849291 | Доступность уточняется |
| 10 | 0013 | Оригинальная деталь MilwaukeeBEVEL GEAR | 304096002 | 1 | Больше не поставляется | |
| 11 | 0016 | ВинтSCREW | 660165015 | 1 | 4002395849826 | Доступность уточняется |
| 12 | 0019 | ВинтSCREW | 660211021 | 1 | 4002395849833 | Доступность уточняется |
| 13 | 0022 | Пружинная шайбаSPRING WASHER | 670028003 | 1 | 4002395846627 | Доступность уточняется |
| 14 | 0023 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 201638001 | 1 | 4002395849284 | Доступность уточняется |
| 15 | 0025 | ГайкаNUT | 661348001 | 1 | Больше не поставляется | |
| 16 | 0026 | Пружинная шайбаSPRING WASHER | 633510001 | 1 | 4002395849390 | Доступность уточняется |
| 17 | 0027 | ШайбаAXIAL WASHER | 633575001 | 1 | 4002395849802 | Доступность уточняется |
| 18 | 0028 | Игольчатый подшипникNEEDLE BEARING | 681284001 | 1 | 4002395849949 | Доступность уточняется |
| 19 | 0030 | Оригинальная деталь MilwaukeeBEVEL GEAR | 201641001 | 1 | 4002395849314 | Доступность уточняется |
| 20 | 0031 | Оригинальная деталь MilwaukeeBALL | 4931453238 | 1 | 4002395153916 | Доступность уточняется |
| 21 | 0032 | Оригинальная деталь MilwaukeeEXCENTER | 621140004 | 1 | Больше не поставляется | |
| 22 | 0033 | Пружина сжатияPRESSURE SPRING | 692118006 | 1 | 4002395849444 | Доступность уточняется |
| 23 | 0034 | ШайбаWASHER 24x17,8x0,8 | 680335077 | 1 | 4002395849925 | Доступность уточняется |
| 24 | 0035 | Оригинальная деталь MilwaukeeBALL | 670221001 | 1 | 4002395849437 | Доступность уточняется |
| 25 | 0036 | БолтTHREADED BOLT | 621186001 | 1 | 4002395849406 | Доступность уточняется |
| 26 | 0039 | ВинтSCREW | 661061001 | 1 | 4002395849864 | Доступность уточняется |
| 27 | 0040 | ВинтSCREW | 660230016 | 1 | 4002395849840 | Доступность уточняется |
| 28 | 0041 | ВинтSCREW | 660570005 | 1 | 4002395827329 | Доступность уточняется |
| 29 | 0043 | Оригинальная деталь MilwaukeeLOCK RELEASE KIT | 522088001 | 1 | 4002395850150 | Доступность уточняется |
| 30 | 0044 | Оригинальная деталь MilwaukeeBALL | 670220001 | 1 | 4002395761920 | Доступность уточняется |
| 31 | 0045 | ПружинаSPRING | 692729003 | 1 | 4002395849956 | Доступность уточняется |
| 32 | 0046 | ВыключательSWITCH LEVER | 522087001 | 1 | 4002395848768 | Доступность уточняется |
| 33 | 0048 | ШайбаPROTECTION WASHER | 692780001 | 1 | 4002395849482 | Доступность уточняется |
| 34 | 0049 | КурокTRIGGER | 522086001 | 1 | 4002395848751 | Доступность уточняется |
| 35 | 0050 | Пружина сжатияPRESSURE SPRING | 692729002 | 1 | 4002395849475 | Доступность уточняется |
| 36 | 0055 | БолтBOLT | 673011001 | 1 | 4002395849918 | Доступность уточняется |
| 37 | 0056 | ШайбаWASHER | 633584001 | 1 | 4002395849819 | Доступность уточняется |
| 38 | 0058 | Оригинальная деталь MilwaukeeSTRAP | 902528002 | 1 | 4002395849642 | Доступность уточняется |
| 39 | 0070 | Заводская табличкаRATING PLATE | 4931431709 | 1 | Больше не поставляется | |
| 40 | 0080 | Оригинальная деталь MilwaukeeSERVICE-KIT | 4931506083 | 1 | 4058546553975 | Доступность уточняется |
Нужна деталь?
Пришлите модель C12PN-0, артикул 4933427182 и номер позиции на схеме.
