Инструмент Milwaukee C12PN-0 — взрыв-схема
Сервисная страница: Инструмент Milwaukee C12PN-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: C12PN-0Артикул инструмента: 4933427182Код схемы: 400042719939 позицийКатегория: Прочий инструмент Milwaukee

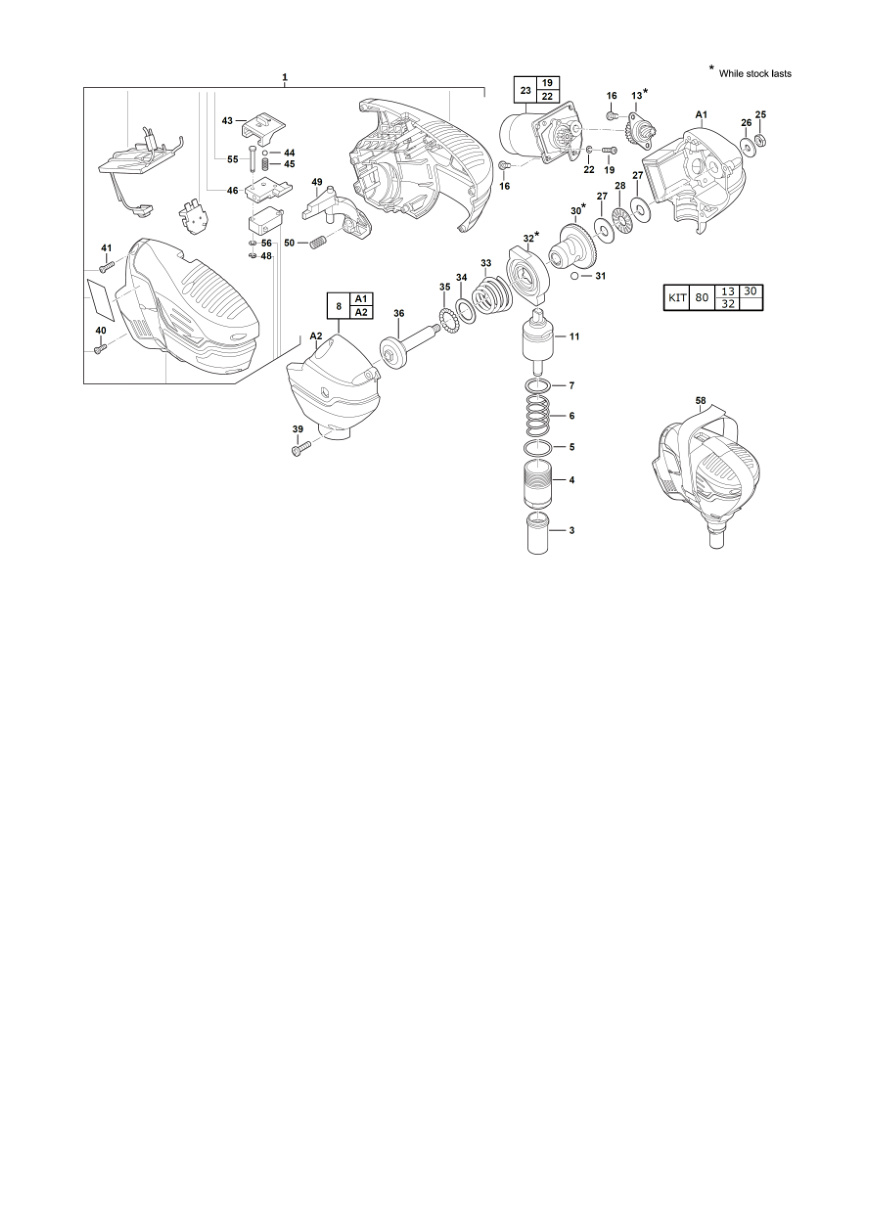

Схема инструмента
Список деталей: Инструмент Milwaukee C12PN-0
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | КорпусHOUSING | 201640001товар | 1 | 4002395849307 | |
| 2 | 0002 | ВыключательSWITCH KIT | 270061024товар | 1 | 4002395849338 | |
| 3 | 0003 | Оригинальная деталь MilwaukeeCOLLET | 201643001товар | 1 | 4002395848720 | |
| 4 | 0004 | ВтулкаTHREADED SLEEVE | 692681001товар | 1 | ||
| 5 | 0005 | Уплотнительное кольцоO-RING | 562589001товар | 1 | 4002395849376 | |
| 6 | 0006 | Пружина сжатияPRESSURE SPRING | 692729001товар | 1 | 4002395849468 | |
| 7 | 0007 | ШайбаWASHER | 680335079товар | 1 | 4002395849932 | |
| 8 | 0008 | Корпус редуктораGEAR BOX | 201637001товар | 1 | 4002395849277 | |
| 9 | 0011 | Оригинальная деталь MilwaukeeANVIL | 201639001товар | 1 | 4002395849291 | |
| 10 | 0013 | Оригинальная деталь MilwaukeeBEVEL GEAR | 304096002товар | 1 | ||
| 11 | 0016 | ВинтSCREW | 660165015товар | 1 | 4002395849826 | |
| 12 | 0019 | ВинтSCREW | 660211021товар | 1 | 4002395849833 | |
| 13 | 0022 | Пружинная шайбаSPRING WASHER | 670028003товар | 1 | 4002395846627 | |
| 14 | 0023 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 201638001товар | 1 | 4002395849284 | |
| 15 | 0025 | ГайкаNUT | 661348001товар | 1 | ||
| 16 | 0026 | Пружинная шайбаSPRING WASHER | 633510001товар | 1 | 4002395849390 | |
| 17 | 0027 | ШайбаAXIAL WASHER | 633575001товар | 1 | 4002395849802 | |
| 18 | 0028 | Игольчатый подшипникNEEDLE BEARING | 681284001товар | 1 | 4002395849949 | |
| 19 | 0030 | Оригинальная деталь MilwaukeeBEVEL GEAR | 201641001товар | 1 | 4002395849314 | |
| 20 | 0031 | Оригинальная деталь MilwaukeeBALL | 4931453238товар | 1 | 4002395153916 | |
| 21 | 0032 | Оригинальная деталь MilwaukeeEXCENTER | 621140004товар | 1 | ||
| 22 | 0033 | Пружина сжатияPRESSURE SPRING | 692118006товар | 1 | 4002395849444 | |
| 23 | 0034 | ШайбаWASHER 24x17,8x0,8 | 680335077товар | 1 | 4002395849925 | |
| 24 | 0035 | Оригинальная деталь MilwaukeeBALL | 670221001товар | 1 | 4002395849437 | |
| 25 | 0036 | БолтTHREADED BOLT | 621186001товар | 1 | 4002395849406 | |
| 26 | 0039 | ВинтSCREW | 661061001товар | 1 | 4002395849864 | |
| 27 | 0040 | ВинтSCREW | 660230016товар | 1 | 4002395849840 | |
| 28 | 0041 | ВинтSCREW | 660570005товар | 1 | 4002395827329 | |
| 29 | 0043 | Оригинальная деталь MilwaukeeLOCK RELEASE KIT | 522088001товар | 1 | 4002395850150 | |
| 30 | 0044 | Оригинальная деталь MilwaukeeBALL | 670220001товар | 1 | 4002395761920 | |
| 31 | 0045 | ПружинаSPRING | 692729003товар | 1 | 4002395849956 | |
| 32 | 0046 | ВыключательSWITCH LEVER | 522087001товар | 1 | 4002395848768 | |
| 33 | 0048 | ШайбаPROTECTION WASHER | 692780001товар | 1 | 4002395849482 | |
| 34 | 0049 | КурокTRIGGER | 522086001товар | 1 | 4002395848751 | |
| 35 | 0050 | Пружина сжатияPRESSURE SPRING | 692729002товар | 1 | 4002395849475 | |
| 36 | 0055 | БолтBOLT | 673011001товар | 1 | 4002395849918 | |
| 37 | 0056 | ШайбаWASHER | 633584001товар | 1 | 4002395849819 | |
| 38 | 0058 | Оригинальная деталь MilwaukeeSTRAP | 902528002товар | 1 | 4002395849642 | |
| 39 | 0080 | Оригинальная деталь MilwaukeeSERVICE-KIT | 4931506083товар | 1 | 4058546553975 |
