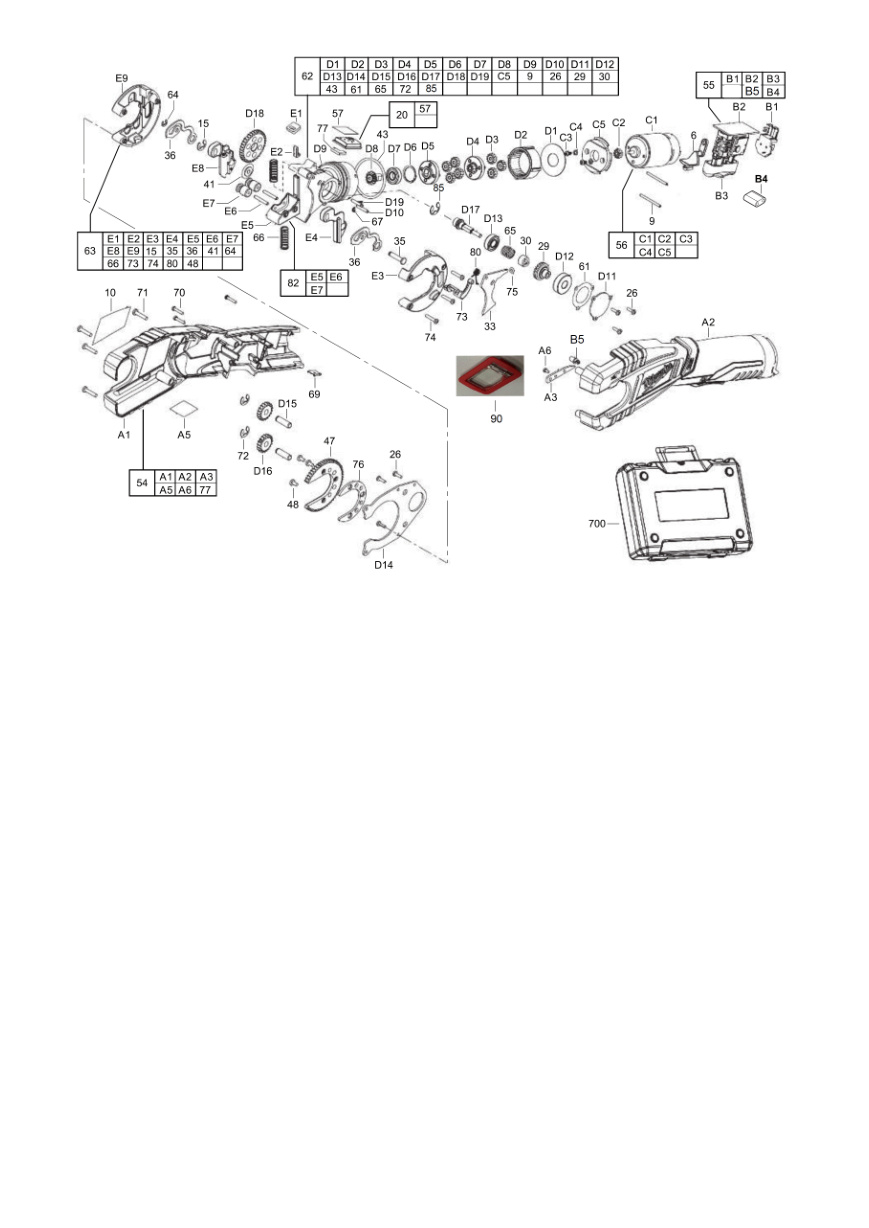

Взрыв-схема Milwaukee C12PC-0 4933411920
Сервисная страница Milwaukee C12PC-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933411920C12PC-0400045232240 позицийКатегория: Пистолеты для герметика и смазки
Список деталей Milwaukee C12PC-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0006 | РычагLEVER | 201104001 | 1 | Больше не поставляется | |
| 2 | 0009 | Оригинальная деталь MilwaukeePIN | 201077007 | 1 | Больше не поставляется | |
| 3 | 0010 | Заводская табличкаRATING PLATE | 4931452557 | 1 | Больше не поставляется | |
| 4 | 0015 | Оригинальная деталь MilwaukeeYOKE | 201121001 | 1 | Больше не поставляется | |
| 5 | 0020 | Электронный элементELECTRIC ELEMENT | 201033001 | 1 | 4002395803682 | Доступность уточняется |
| 6 | 0026 | ВинтSCREW | 200288060 | 1 | Больше не поставляется | |
| 7 | 0029 | Оригинальная деталь MilwaukeeBEVEL GEAR | 200969002 | 1 | 4002395803712 | Доступность уточняется |
| 8 | 0030 | Оригинальная деталь MilwaukeeCRANK ASSEMBLY | 201126001 | 1 | 4002395803729 | Доступность уточняется |
| 9 | 0033 | Оригинальная деталь MilwaukeeDRILL OFF BUTTON | 201127001 | 1 | 4002395803736 | Доступность уточняется |
| 10 | 0035 | Оригинальная деталь MilwaukeeSHAFT | 201128001 | 1 | 4002395803743 | Доступность уточняется |
| 11 | 0036 | ПружинаSPRING ELEMENT | 201129001 | 1 | 4002395803750 | Доступность уточняется |
| 12 | 0041 | Оригинальная деталь MilwaukeeCUTTING WHEEL | 201130001 | 1 | 4002395803767 | Доступность уточняется |
| 13 | 0043 | Уплотнительное кольцоO-RING | 201255004 | 1 | Больше не поставляется | |
| 14 | 0047 | Оригинальная деталь MilwaukeeGEAR HEAD | 4931452657 | 1 | 4002395171682 | Доступность уточняется |
| 15 | 0048 | ВинтSCREW M3,5x8 | 661292001 | 1 | 4002395828401 | Доступность уточняется |
| 16 | 0054 | РукояткаHANDLE COMPL. | 201037001 | 1 | 4002395803804 | Доступность уточняется |
| 17 | 0055 | ВыключательSWITCH KIT | 4931433284 | 1 | 4002395901760 | Доступность уточняется |
| 18 | 0056 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 201031001 | 1 | 4002395803828 | Доступность уточняется |
| 19 | 0057 | НаклейкаSTICKER | 201049002 | 1 | 4002395803835 | Доступность уточняется |
| 20 | 0061 | УплотнениеSEAL | 201170002 | 1 | Больше не поставляется | |
| 21 | 0062 | Комплект шестерёнGEARWHEEL SET | 4931452658 | 1 | 4002395171699 | Доступность уточняется |
| 22 | 0063 | Оригинальная деталь MilwaukeeCUTTING HEAD | 4931452659 | 1 | 4002395172306 | Доступность уточняется |
| 23 | 0064 | Оригинальная деталь MilwaukeeYOKE | 201121002 | 1 | 4002395803873 | Доступность уточняется |
| 24 | 0065 | ПружинаSPRING | 201137001 | 1 | 4002395803880 | Доступность уточняется |
| 25 | 0066 | ПружинаSPRING | 201138001 | 1 | Больше не поставляется | |
| 26 | 0067 | Оригинальная деталь MilwaukeeYOKE | 201121003 | 1 | Больше не поставляется | |
| 27 | 0069 | РазъёмCONNECTOR | 4931436292 | 1 | 4002395252909 | Доступность уточняется |
| 28 | 0070 | ВинтSCREW | 200288057 | 1 | Больше не поставляется | |
| 29 | 0071 | ВинтSCREW | 201096005 | 1 | Больше не поставляется | |
| 30 | 0072 | Оригинальная деталь MilwaukeeYOKE | 201121004 | 1 | 4002395803941 | Доступность уточняется |
| 31 | 0073 | Оригинальная деталь MilwaukeeCAM SHAFT | 201079002 | 1 | 4002395803958 | Доступность уточняется |
| 32 | 0074 | ВинтSCREW | 200288058 | 1 | Больше не поставляется | |
| 33 | 0075 | Уплотнительное кольцоO-RING | 201255003 | 1 | Больше не поставляется | |
| 34 | 0076 | Оригинальная деталь MilwaukeeSPACER | 4931452660 | 1 | 4002395172313 | Доступность уточняется |
| 35 | 0077 | Оригинальная деталь MilwaukeeRUBBER STOP | 201148001 | 1 | Больше не поставляется | |
| 36 | 0080 | ПружинаSPRING | 200171011 | 1 | 4002395804009 | Доступность уточняется |
| 37 | 0082 | РоликROLLER BRACKET | 201036001 | 1 | 4002395804016 | Доступность уточняется |
| 38 | 0085 | Оригинальная деталь MilwaukeeRING | 4931452661 | 1 | 4002395172320 | Доступность уточняется |
| 39 | 0090 | ЛинзаLENS | 4931466913 | 1 | 4058546281304 | Доступность уточняется |
| 40 | 0700 | КейсCARRYING CASE | 201280002 | 1 | 4002395804030 | Доступность уточняется |
