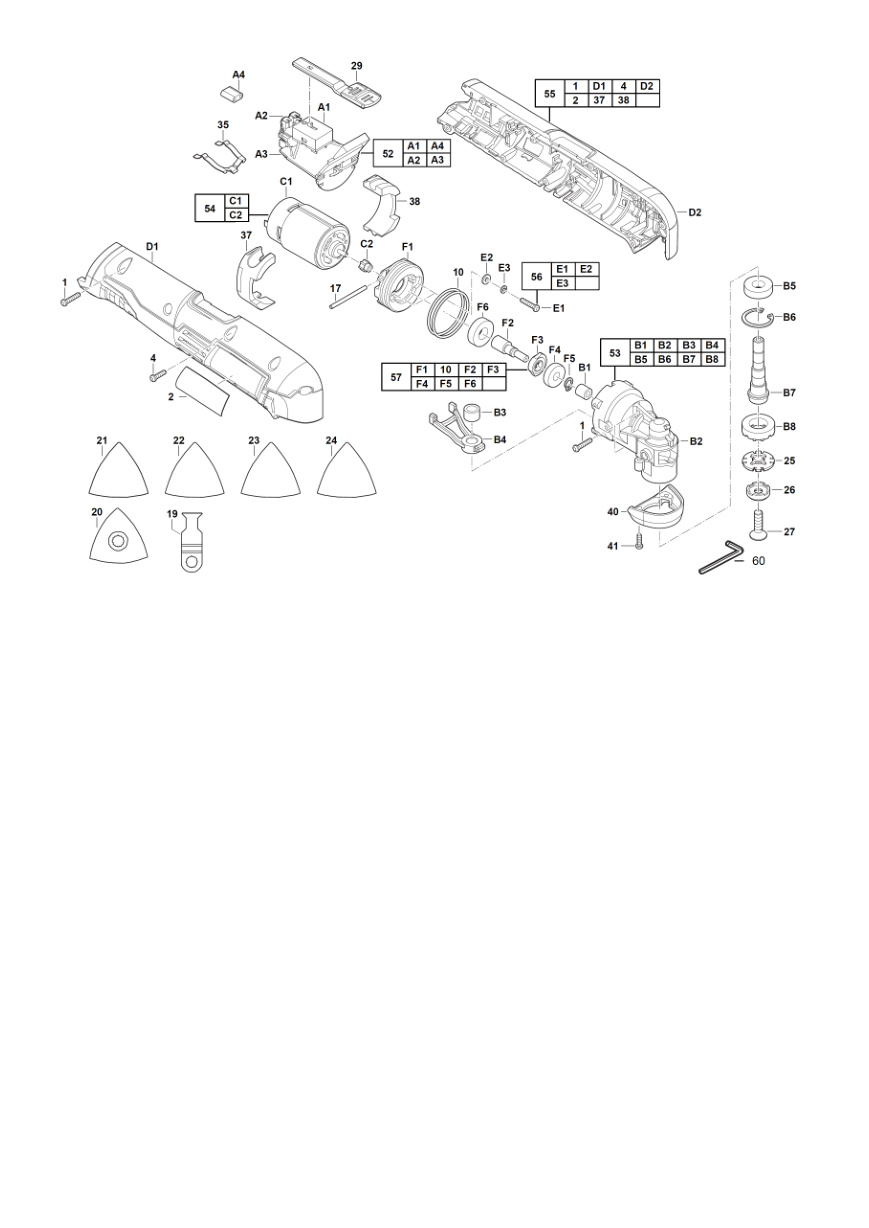

Взрыв-схема Milwaukee C12MT-0 4933427180
Сервисная страница Milwaukee C12MT-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933427180C12MT-0400043123327 позицийКатегория: Прочий инструмент Milwaukee
Список деталей Milwaukee C12MT-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660570005 | 1 | 4002395827329 | Доступность уточняется |
| 2 | 0002 | Заводская табличкаRATING PLATE | 4931431679 | 1 | 4002395901609 | Доступность уточняется |
| 3 | 0004 | ВинтSCREW | 661081001 | 1 | 4002395830787 | Доступность уточняется |
| 4 | 0010 | Уплотнительное кольцоO-RING | 562584001 | 1 | 4002395849369 | Доступность уточняется |
| 5 | 0017 | БолтBOLT | 672254001 | 1 | 4002395849901 | Доступность уточняется |
| 6 | 0019 | Пильное полотноSAW BLADE | 4931473395 | 1 | 4058546352714 | Доступность уточняется |
| 7 | 0020 | Оригинальная деталь MilwaukeeGRINDING DISK | 303590005 | 1 | 4002395853441 | Доступность уточняется |
| 8 | 0021 | Оригинальная деталь MilwaukeeSAND PAPER | 902512002 | 1 | Больше не поставляется | |
| 9 | 0022 | Оригинальная деталь MilwaukeeSAND PAPER | 902512002 | 1 | Больше не поставляется | |
| 10 | 0023 | Оригинальная деталь MilwaukeeSAND PAPER | 902512001 | 1 | 4002395853427 | Доступность уточняется |
| 11 | 0024 | Оригинальная деталь MilwaukeeSAND PAPER | 902512004 | 1 | 4002395853397 | Доступность уточняется |
| 12 | 0025 | Оригинальная деталь MilwaukeeNOSEPIECE | 611273001 | 1 | 4002395848782 | Доступность уточняется |
| 13 | 0026 | КрышкаCOVER | 611298001 | 1 | 4002395859641 | Доступность уточняется |
| 14 | 0027 | ВинтSCREW | 661297001 | 1 | 4002395849871 | Доступность уточняется |
| 15 | 0029 | Оригинальная деталь MilwaukeeSLIDER | 350157001 | 1 | Больше не поставляется | |
| 16 | 0035 | ПружинаSPRING ELEMENT | 4931506540 | 1 | 4058546558543 | Доступность уточняется |
| 17 | 0037 | ДискRUBBER DISC | 562687001 | 1 | 4002395847464 | Доступность уточняется |
| 18 | 0038 | Оригинальная деталь MilwaukeeRUBBER PLATE | 562687002 | 1 | 4002395849383 | Доступность уточняется |
| 19 | 0040 | КрышкаCOVER | 522537001 | 1 | 4002395848775 | Доступность уточняется |
| 20 | 0041 | ВинтSCREW | 660380006 | 1 | 4002395849857 | Доступность уточняется |
| 21 | 0052 | ВыключательSWITCH ASSEMBLY | 4931431688 | 1 | 4002395899739 | Доступность уточняется |
| 22 | 0053 | Корпус редуктораGEAR BOX | 200281033 | 1 | 4002395849246 | Доступность уточняется |
| 23 | 0054 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 200198006 | 1 | 4002395849239 | Доступность уточняется |
| 24 | 0055 | КорпусHOUSING | 4931431689 | 1 | 4002395899746 | Доступность уточняется |
| 25 | 0056 | Комплект болтовBOLT SET | 201735001 | 1 | Больше не поставляется | |
| 26 | 0057 | Комплект болтовBOLT SET | 201736001 | 1 | 4002395848737 | Доступность уточняется |
| 27 | 0060 | КлючHEX WRENCH D 911 5 GAL | 4931616056 | 1 | 4002395694501 | Доступность уточняется |
