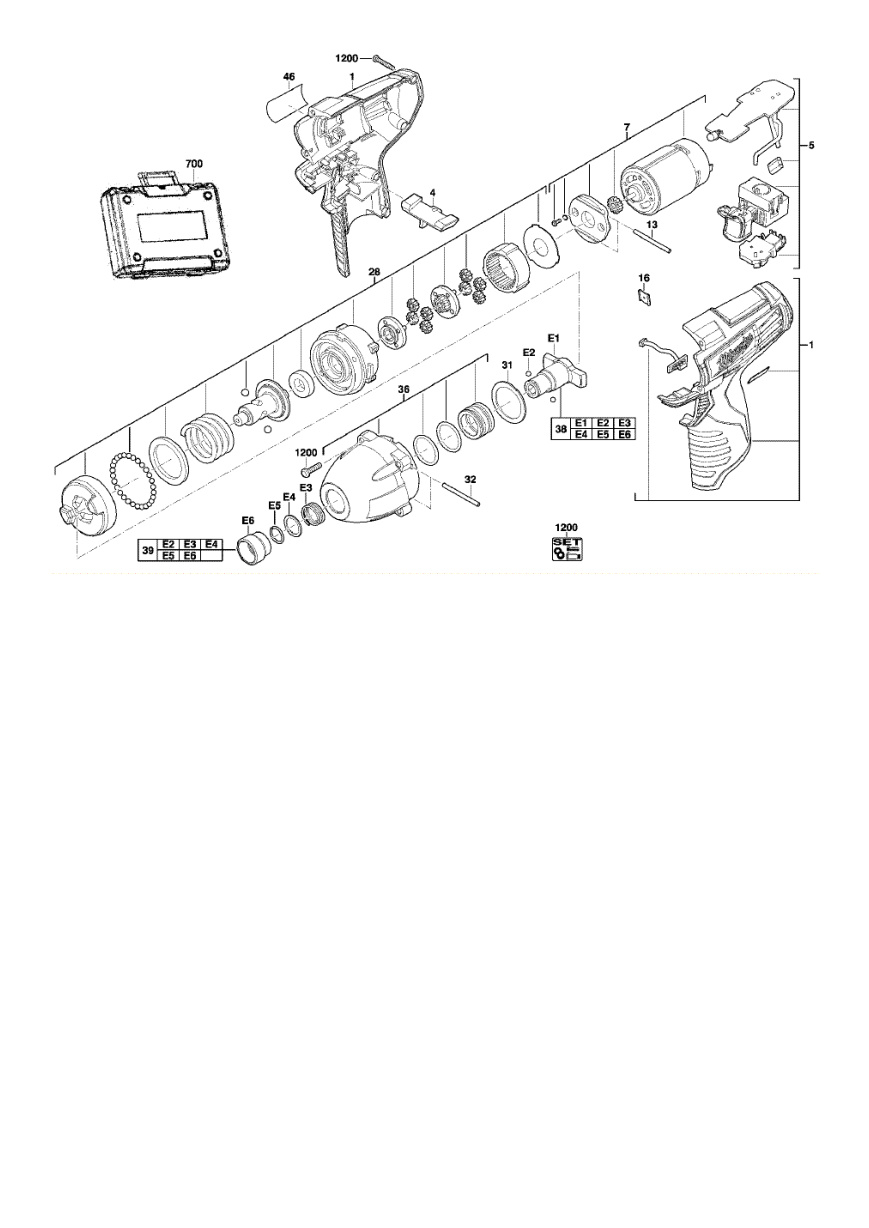

Взрыв-схема Milwaukee C12ID-0 4933411930
Сервисная страница Milwaukee C12ID-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933411930C12ID-0400043119515 позицийКатегория: Гайковёрты и импульсный инструмент
Список деталей Milwaukee C12ID-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | РукояткаHANDLE SET | 201019001 | 1 | Больше не поставляется | |
| 2 | 0004 | ВыключательSWITCH | 201216002 | 1 | Больше не поставляется | |
| 3 | 0005 | ВыключательSWITCH | 4931433168 | 1 | Больше не поставляется | |
| 4 | 0007 | Оригинальная деталь MilwaukeeMOTOR | 201020001 | 1 | Больше не поставляется | |
| 5 | 0013 | Оригинальная деталь MilwaukeePIN | 201077005 | 1 | Больше не поставляется | |
| 6 | 0016 | Корпус[TRAD] HOUSING CONNECTION KNOB | 1000079151 | 1 | Больше не поставляется | |
| 7 | 0028 | Комплект шестерёнGEARWHEEL SET | 201029001 | 1 | Больше не поставляется | |
| 8 | 0031 | ШайбаWASHER | 201076004 | 1 | 4002395803569 | Доступность уточняется |
| 9 | 0032 | Оригинальная деталь MilwaukeePIN | 201077006 | 1 | Больше не поставляется | |
| 10 | 0036 | Корпус редуктораGEAR BOX | 201027001 | 1 | Больше не поставляется | |
| 11 | 0038 | Оригинальная деталь MilwaukeeINTERLOCK SLEAVE | 201026001 | 1 | Больше не поставляется | |
| 12 | 0039 | ВтулкаSLEEVE | 201028001 | 1 | Больше не поставляется | |
| 13 | 0046 | Заводская табличкаRATING PLATE | 4931433167 | 1 | Больше не поставляется | |
| 14 | 0700 | КейсCARRYING CASE | 201280003 | 1 | Больше не поставляется | |
| 15 | 1200 | Комплект болтовBOLT SET | 4931433173 | 1 | Больше не поставляется |
Нужна деталь?
Пришлите модель C12ID-0, артикул 4933411930 и номер позиции на схеме.
