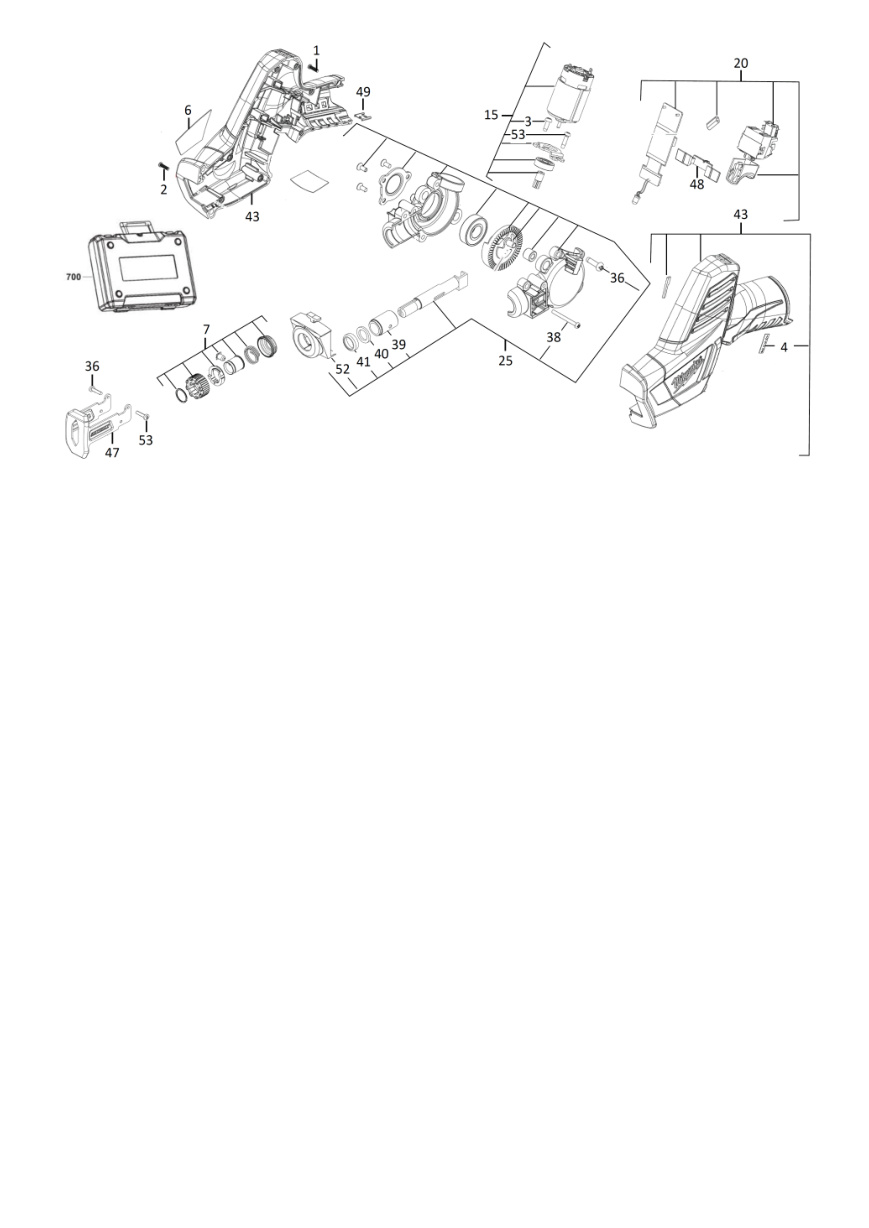

Взрыв-схема Milwaukee C12HZ-0 4933411925
Сервисная страница Milwaukee C12HZ-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933411925C12HZ-0400046708921 позицийКатегория: Пилы и лобзики
Список деталей Milwaukee C12HZ-0
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 201046001 | 3 | 4002395802685 | Доступность уточняется |
| 2 | 0002 | ВинтSCREW | 201047001 | 5 | 4002395802692 | Доступность уточняется |
| 3 | 0003 | ВинтSCREW | 201048001 | 1 | Больше не поставляется | |
| 4 | 0004 | НаклейкаSTICKER | 201049001 | 1 | Больше не поставляется | |
| 5 | 0006 | Заводская табличкаRATING PLATE | 4931466827 | 1 | 4058546280444 | Доступность уточняется |
| 6 | 0007 | Оригинальная деталь MilwaukeeNOSEPIECE | 200783002 | 1 | 4002395802739 | Доступность уточняется |
| 7 | 0015 | Оригинальная деталь MilwaukeeMOTOR | 4931466828 | 1 | 4058546280451 | Доступность уточняется |
| 8 | 0020 | ВыключательSWITCH ASSEMBLY | 4931433296 | 1 | 4002395901746 | Доступность уточняется |
| 9 | 0025 | Корпус редуктораGEAR BOX ASSY | 4931466829 | 1 | 4058546280468 | Доступность уточняется |
| 10 | 0036 | ВинтSCREW | 201051001 | 5 | Больше не поставляется | |
| 11 | 0038 | ВинтSCREW | 4931466830 | 1 | 4058546280475 | Доступность уточняется |
| 12 | 0039 | Оригинальная деталь MilwaukeeBUSH | 201053001 | 1 | 4002395802791 | Доступность уточняется |
| 13 | 0040 | Оригинальная деталь MilwaukeeFELT | 201054001 | 1 | Больше не поставляется | |
| 14 | 0041 | КрышкаCOVER | 201055001 | 1 | 4002395802814 | Доступность уточняется |
| 15 | 0043 | РукояткаHANDLE COMPL. | 200785002 | 1 | 4002395802821 | Доступность уточняется |
| 16 | 0047 | Оригинальная деталь MilwaukeeSTOP | 201056001 | 1 | Больше не поставляется | |
| 17 | 0048 | Оригинальная деталь MilwaukeeGUIDE PIECE | 201057001 | 1 | 4002395802845 | Доступность уточняется |
| 18 | 0049 | РазъёмCONNECTOR | 4931436292 | 1 | 4002395252909 | Доступность уточняется |
| 19 | 0052 | Защитный кожухGUARD PLUG | 4931466831 | 1 | 4058546280482 | Доступность уточняется |
| 20 | 0053 | ВинтSCREW | 660024030 | 2 | 4002395826957 | Доступность уточняется |
| 21 | 0700 | КейсCARRYING CASE | 4931511324 | 1 | 4058546651800 | Доступность уточняется |
