Дрель-шуруповёрт Milwaukee C12DD-0 — взрыв-схема
Сервисная страница: Дрель-шуруповёрт Milwaukee C12DD-0. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: C12DD-0Артикул инструмента: 4933411970Код схемы: 400043120816 позицийКатегория: Дрели и шуруповёрты

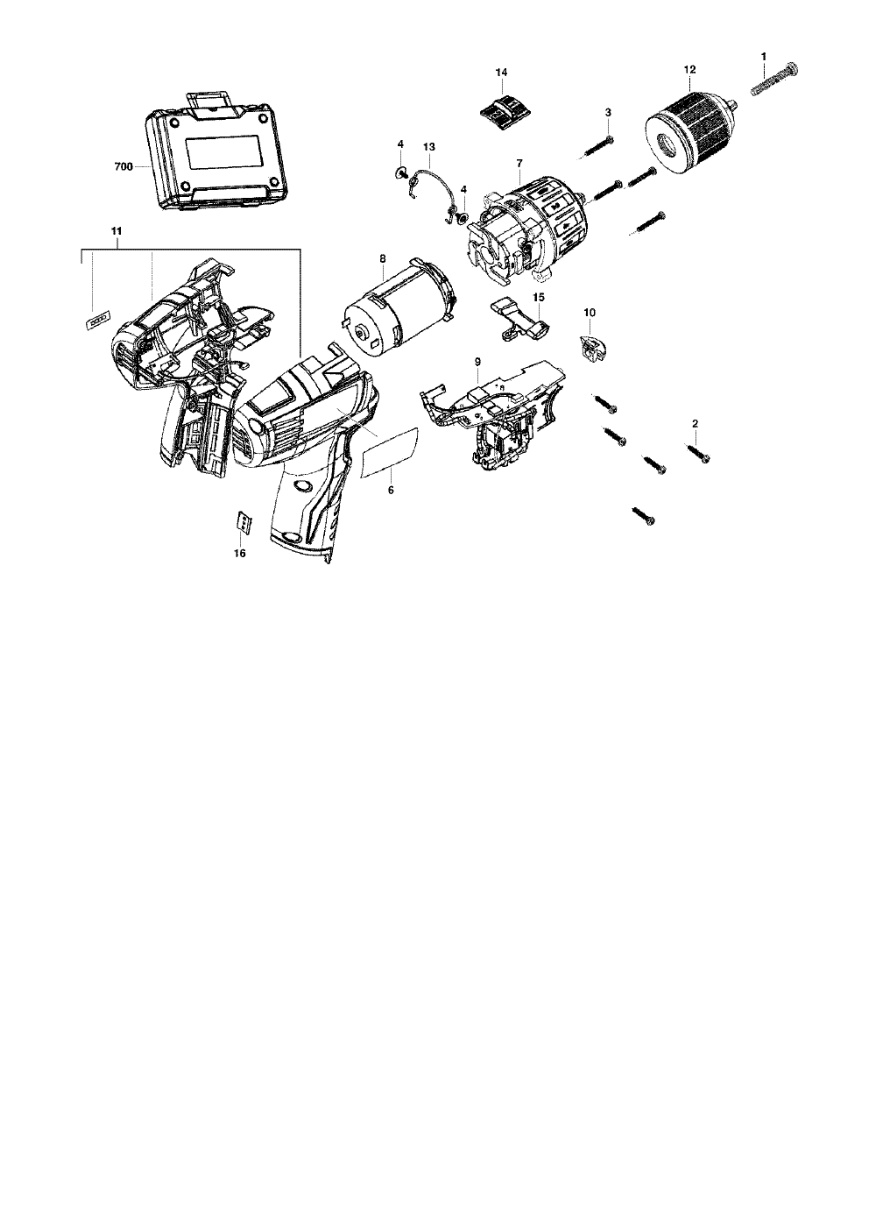

Схема инструмента
Список деталей: Дрель-шуруповёрт Milwaukee C12DD-0
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660120008товар | 1 | 4002395823208 | |
| 2 | 0002 | ВинтSCREW | 660851001товар | 1 | 4002395823239 | |
| 3 | 0003 | ВинтSCREW | 660230009товар | 4 | 4002395823222 | |
| 4 | 0004 | ВинтSCREW | 660200002товар | 1 | 4002395823215 | |
| 5 | 0006 | Заводская табличкаRATING PLATE | 4931433288товар | 1 | ||
| 6 | 0007 | Корпус редуктораGEAR BOX | 200447003товар | 1 | ||
| 7 | 0008 | Оригинальная деталь MilwaukeeMOTOR | 200447002товар | 1 | ||
| 8 | 0009 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 4931433289товар | 1 | ||
| 9 | 0010 | Оригинальная деталь MilwaukeeHOLDER | 519377001товар | 1 | 4002395822584 | |
| 10 | 0011 | КорпусHOUSING | 200447004товар | 1 | ||
| 11 | 0012 | ПатронCHUCK | 670753001товар | 1 | ||
| 12 | 0013 | РычагLEVER | 692300001товар | 1 | 4002395823253 | |
| 13 | 0014 | РычагLEVER | 340323001товар | 1 | 4002395822553 | |
| 14 | 0015 | Оригинальная деталь MilwaukeeBUTTON | 519322001товар | 1 | 4002395822577 | |
| 15 | 0016 | Оригинальная деталь MilwaukeeJOINING PART | 631542001товар | 1 | 4002395822591 | |
| 16 | 0700 | КейсCARRYING CASE | 201608001товар | 1 |
