Дрели · схема и детали

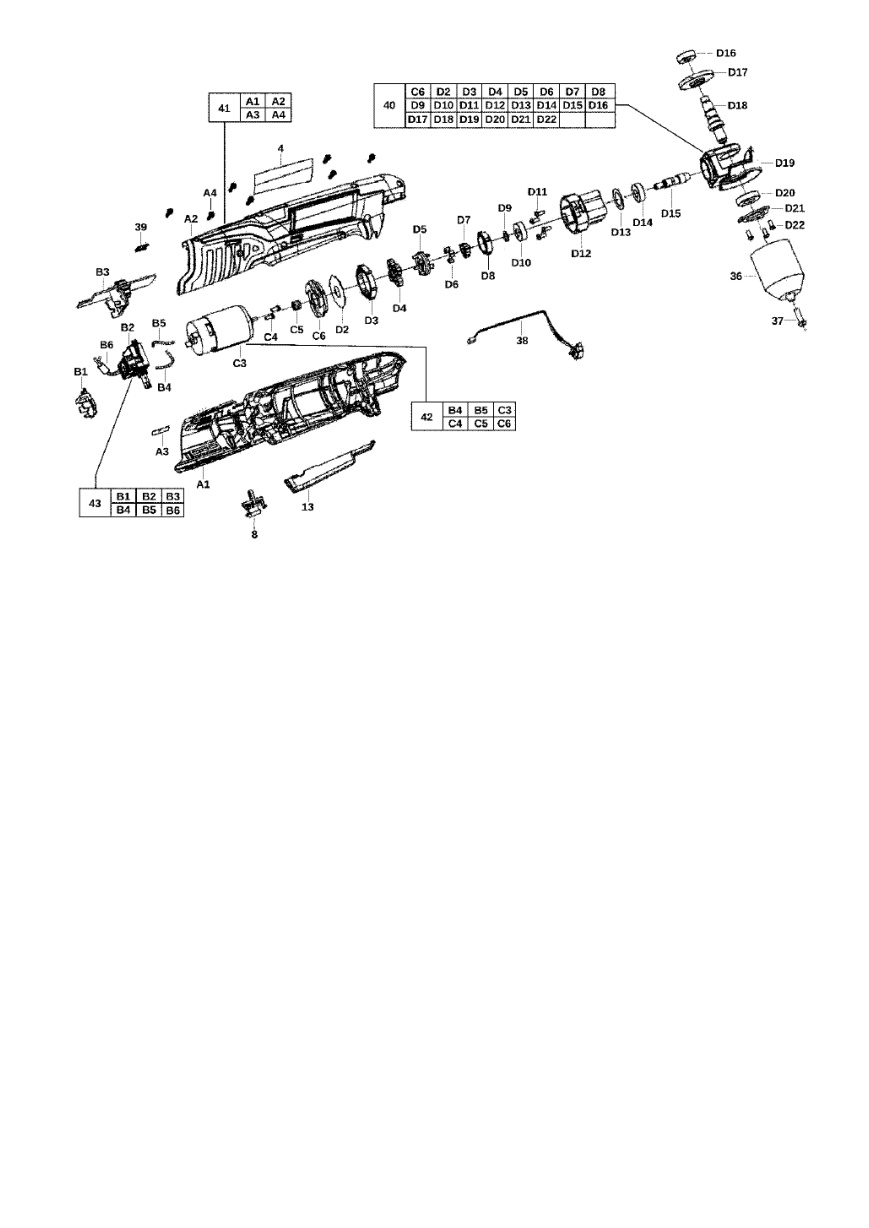

Взрыв-схема Milwaukee C12 RAD-202B 4933441215
Сервисная страница Milwaukee C12 RAD-202B. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933441215C12 RAD-202B400043119311 позицийКатегория: Дрели и шуруповёрты
Список деталей Milwaukee C12 RAD-202B
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Заводская табличкаRATING PLATE | 4931431725 | 1 | 4002395892631 | Доступность уточняется |
| 2 | 0008 | КнопкаPUSH-BUTTON | 520490001 | 1 | 4002395827312 | Доступность уточняется |
| 3 | 0013 | Кнопка выключателяSWITCH BUTTON | 520489001 | 1 | 4002395827305 | Доступность уточняется |
| 4 | 0036 | ПатронCHUCK | 670753002 | 1 | 4002395827336 | Доступность уточняется |
| 5 | 0037 | ВинтSCREW | 660120008 | 1 | 4002395823208 | Доступность уточняется |
| 6 | 0038 | Оригинальная деталь MilwaukeeCONNECTING WIRE | 290804041 | 1 | 4002395827275 | Доступность уточняется |
| 7 | 0039 | Оригинальная деталь MilwaukeeJOINING PART | 631542001 | 1 | 4002395822591 | Доступность уточняется |
| 8 | 0040 | Корпус редуктораGEAR BOX KIT | 201315002 | 1 | 4002395827237 | Доступность уточняется |
| 9 | 0041 | КорпусHOUSING | 201317002 | 1 | 4002395827244 | Доступность уточняется |
| 10 | 0042 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 201318002 | 1 | 4002395827251 | Доступность уточняется |
| 11 | 0043 | ВыключательSWITCH | 4931431729 | 1 | 4002395892648 | Доступность уточняется |
Нужна деталь?
Пришлите модель C12 RAD-202B, артикул 4933441215 и номер позиции на схеме.
