Пила Milwaukee BS125 220-240V — взрыв-схема
Сервисная страница: Пила Milwaukee BS125 220-240V. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: BS125 220-240VАртикул инструмента: 4933448245Код схемы: 400047702464 позицииКатегория: Пилы, лобзики и инструмент для резки

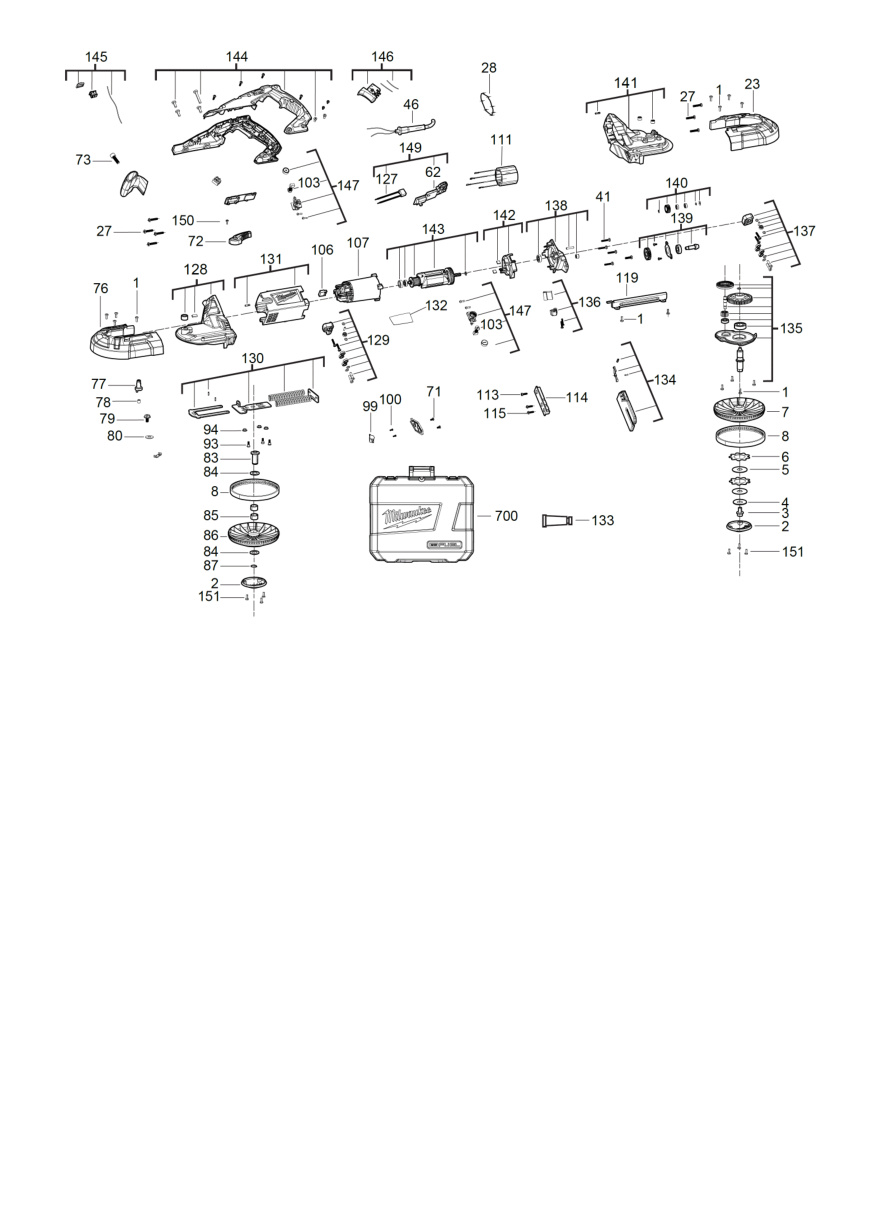

Схема инструмента
Список деталей: Пила Milwaukee BS125 220-240V
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW TORX SCREW | 06825314товар | 17 | 4002395851935 | |
| 2 | 0002 | Оригинальная деталь MilwaukeePULLEY | 4931436230товар | 2 | 4002395885480 | |
| 3 | 0003 | ВинтSCREW | 4931436258товар | 1 | 4002395252770 | |
| 4 | 0004 | Пружинная шайбаSPRING WASHER | 4931436718товар | 1 | 4002395808953 | |
| 5 | 0005 | Оригинальная деталь MilwaukeeCOUPLING | 4931436256товар | 2 | 4002395254132 | |
| 6 | 0006 | Оригинальная деталь MilwaukeeCOUPLING | 4931436255товар | 2 | 4002395254125 | |
| 7 | 0007 | Оригинальная деталь MilwaukeePULLEY | 4931472892товар | 1 | 4058546331948 | |
| 8 | 0008 | Оригинальная деталь MilwaukeeBELT | 4931436235товар | 2 | 4002395252039 | |
| 9 | 0023 | Оригинальная деталь MilwaukeeSAW PROTECTION | 4931436252товар | 1 | 4002395253470 | |
| 10 | 0027 | ВинтSCREW | 4931436244товар | 7 | 4002395252725 | |
| 11 | 0028 | УплотнениеSEAL | 4931436251товар | 1 | 4002395253463 | |
| 12 | 0041 | ВинтSCREW | 4931436250товар | 4 | 4002395253449 | |
| 13 | 0046 | Соединительный кабельCONNECTION CABLE | 4931436722товар | 1 | ||
| 14 | 0062 | Оригинальная деталь MilwaukeeELECTRONIC | 4931436724товар | 1 | 4002395809011 | |
| 15 | 0071 | ВинтSCREW | 660023001товар | 2 | 4002395830060 | |
| 16 | 0072 | РычагLEVER | 4931436245товар | 1 | 4002395252732 | |
| 17 | 0073 | ВинтSCREW | 4931436247товар | 1 | 4002395252756 | |
| 18 | 0076 | Оригинальная деталь MilwaukeePULLEY | 4931436243товар | 1 | ||
| 19 | 0077 | Оригинальная деталь MilwaukeeSHAFT | 4931436241товар | 1 | 4002395252091 | |
| 20 | 0078 | Оригинальная деталь MilwaukeeBUSH | 4931436240товар | 1 | 4002395252084 | |
| 21 | 0079 | ВинтSCREW | 660988001товар | 1 | 4002395903795 | |
| 22 | 0080 | ШайбаWASHER | 4931436239товар | 1 | 4002395252077 | |
| 23 | 0083 | БолтBOLT | 4931472893товар | 1 | 4058546331955 | |
| 24 | 0084 | Оригинальная деталь MilwaukeeSPACER | 4931436232товар | 2 | 4002395252008 | |
| 25 | 0085 | Оригинальная деталь MilwaukeeBUSH | 4931472894товар | 2 | 4058546331962 | |
| 26 | 0086 | Оригинальная деталь MilwaukeePULLEY | 4931472895товар | 1 | 4058546331979 | |
| 27 | 0087 | ШайбаPROTECTION WASHER | 4931436231товар | 1 | ||
| 28 | 0093 | ВинтSCREW | 4931436237товар | 3 | ||
| 29 | 0094 | Оригинальная деталь MilwaukeeBUSH | 4931436238товар | 3 | 4002395252060 | |
| 30 | 0099 | ДисплейDisplay | 4931436266товар | 1 | 4002395254187 | |
| 31 | 0100 | ВинтSCREW | 4931436265товар | 1 | 4002395253418 | |
| 32 | 0103 | Угольная щёткаCARBON BRUSH | 4931436729товар | 2 | 4002395809066 | |
| 33 | 0106 | Оригинальная деталь MilwaukeeELECTRONIC | 4931436731товар | 1 | 4002395809080 | |
| 34 | 0107 | Корпус двигателяMOTOR HOUSING | 4931436732товар | 1 | 4002395809097 | |
| 35 | 0111 | СтаторELECTRIC FIELD | 4931436733товар | 1 | 4002395809103 | |
| 36 | 0113 | ВинтSCREW | 4931436261товар | 1 | 4002395252794 | |
| 37 | 0114 | КрышкаCOVER PLATE | 4931436260товар | 1 | 4002395254156 | |
| 38 | 0115 | ВинтSCREW | 4931436259товар | 2 | 4002395252787 | |
| 39 | 0119 | Защитный кожухGUARD CAP | 4931472896товар | 1 | 4058546331986 | |
| 40 | 0127 | КонденсаторCAPACITOR | 4931436736товар | 1 | 4002395809134 | |
| 41 | 0128 | ОпораSUPPORT | 4931436737товар | 1 | 4002395809141 | |
| 42 | 0129 | РоликFRONT GUIDE ROLLER KIT,038110/NEXT GEN B | 4931436738товар | 1 | 4002395811021 | |
| 43 | 0130 | Оригинальная деталь MilwaukeeTENSIONING DEVICE | 4931436739товар | 1 | 4002395809165 | |
| 44 | 0131 | Корпус двигателяMOTOR HOUSING | 4931436740товар | 1 | 4002395809172 | |
| 45 | 0132 | Заводская табличкаRATING PLATE | 4931472898товар | 1 | 4058546332006 | |
| 46 | 0133 | Оригинальная деталь MilwaukeeGEAR GREASE | 4931443288товар | 1 | 4002395255627 | |
| 47 | 0134 | ПодошваSHOE BUMPER KIT,038110/NEXT GEN BAND SAW | 4931436743товар | 1 | 4002395811038 | |
| 48 | 0135 | КорпусHOUSING COVER | 4931436744товар | 1 | 4002395809714 | |
| 49 | 0136 | Оригинальная деталь MilwaukeeTIRE CLEARING BRUSH KIT,038110/NEXT GEN | 4931436745товар | 1 | 4002395811045 | |
| 50 | 0137 | РоликREAR GUIDE ROLLER KIT,038110/NEXT GEN BA | 4931436746товар | 1 | 4002395811052 | |
| 51 | 0138 | Оригинальная деталь MilwaukeePLATE | 4931436747товар | 1 | ||
| 52 | 0139 | Оригинальная деталь MilwaukeeBEVEL GEAR | 4931436748товар | 1 | 4002395809752 | |
| 53 | 0140 | Комплект шестерёнGEAR KIT | 4931436703товар | 1 | ||
| 54 | 0141 | Корпус редуктораGEAR BOX ASSY | 4931436704товар | 1 | ||
| 55 | 0142 | ВентиляторFAN | 4931436706товар | 1 | 4002395808830 | |
| 56 | 0143 | ЯкорьARMATURE | 4931436707товар | 1 | 4002395808847 | |
| 57 | 0144 | РукояткаHANDLE SET | 4931436709товар | 1 | 4002395808861 | |
| 58 | 0145 | ВыключательSWITCH ASSEMBLY | 4931436710товар | 1 | 4002395808878 | |
| 59 | 0146 | ВыключательSWITCH ASSEMBLY | 4931436711товар | 1 | 4002395808885 | |
| 60 | 0147 | Комплект угольных щётокCARBON BRUSH SET | 4931436712товар | 1 | ||
| 61 | 0149 | Оригинальная деталь MilwaukeeELECTRONIC | 4931436715товар | 1 | 4002395808922 | |
| 62 | 0150 | ВинтSCREW | 4931452223товар | 1 | 4002395180370 | |
| 63 | 0151 | ВинтSCREW | 06827270товар | 6 | 4058546068974 | |
| 64 | 0700 | КейсCARRYING CASE | 4931436717товар | 1 |
