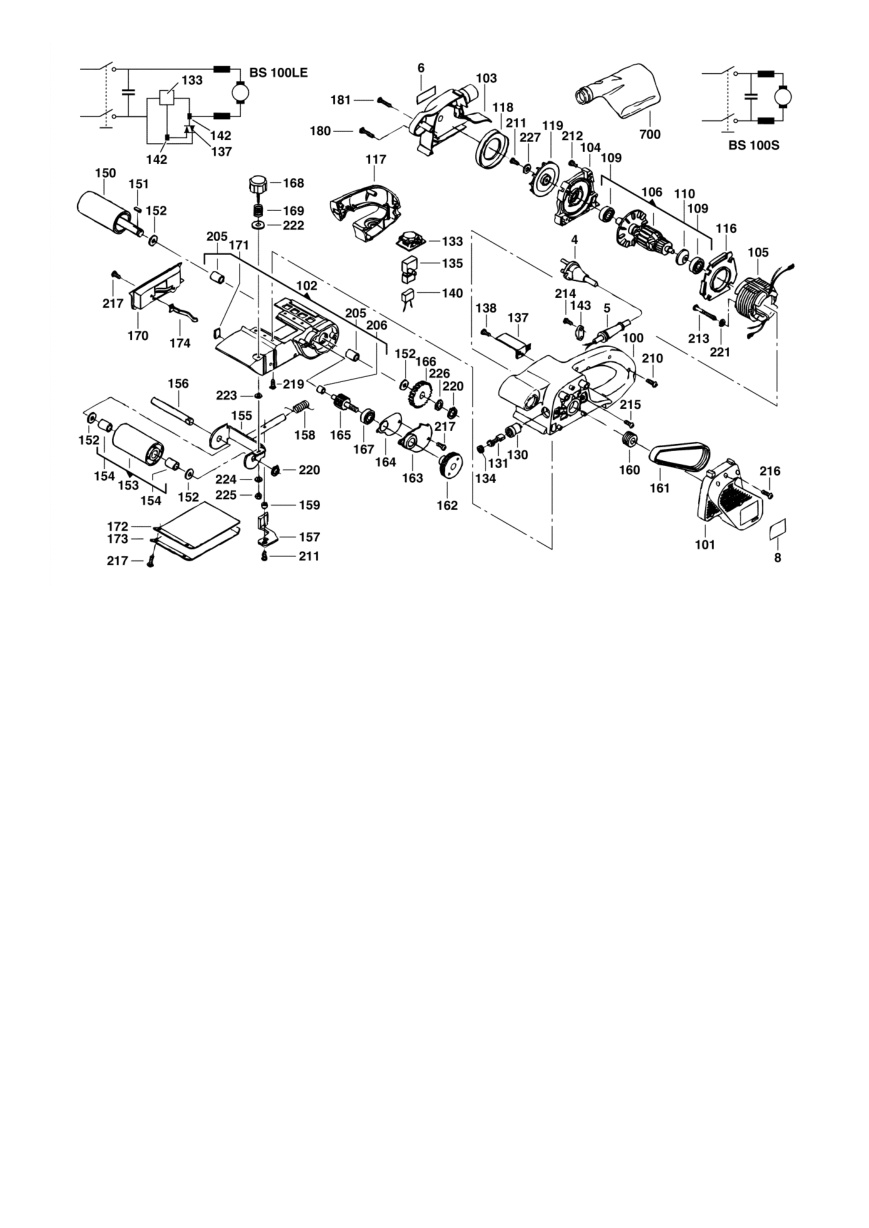

Взрыв-схема Milwaukee BS100LE 4933385150
Сервисная страница Milwaukee BS100LE. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933385150BS100LE400038515171 позицийКатегория: Шлифовальные и полировальные машины
Список деталей Milwaukee BS100LE
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931250832 | 1 | 4002395586042 | Доступность уточняется |
| 2 | 0005 | Защитный кожухPROTECTING COVER | 4931375305 | 1 | 4002395680092 | Доступность уточняется |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931385158 | 1 | Больше не поставляется | |
| 4 | 0008 | Оригинальная деталь MilwaukeeNAME PLATE | 4931385166 | 1 | Больше не поставляется | |
| 5 | 0100 | Корпус двигателяMOTOR HOUSING | 4931385160 | 1 | Больше не поставляется | |
| 6 | 0101 | Защитный кожухBELT GUARD | 4931375309 | 1 | 4002395680139 | Доступность уточняется |
| 7 | 0102 | Оригинальная деталь MilwaukeeABSOLUTE UNIT | 4931385162 | 1 | 4002395738090 | Доступность уточняется |
| 8 | 0103 | КрышкаBLOWER COVER | 4931385164 | 1 | Больше не поставляется | |
| 9 | 0104 | ПодшипникBEARING END PLATE | 4931375296 | 1 | 4002395680009 | Доступность уточняется |
| 10 | 0105 | СтаторELECTRIC FIELD | 4931278688 | 1 | 4002395589630 | Доступность уточняется |
| 11 | 0106 | ЯкорьARMATURE | 4931375297 | 1 | 4002395680016 | Доступность уточняется |
| 12 | 0109 | Шариковый подшипникBALL BEARING D 625 6200 2RS LDS | 4931913855 | 2 | 4002395706495 | Доступность уточняется |
| 13 | 0110 | Уплотнительное кольцоSEAL RING | 4931278753 | 1 | Больше не поставляется | |
| 14 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931375298 | 1 | 4002395680023 | Доступность уточняется |
| 15 | 0117 | РукояткаHANDLE COVER | 4931385161 | 1 | Больше не поставляется | |
| 16 | 0118 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931278709 | 1 | Больше не поставляется | |
| 17 | 0119 | ВентиляторFAN | 4931375295 | 1 | 4002395679997 | Доступность уточняется |
| 18 | 0130 | ЩёткодержательBRUSH HOLDER | 4931375310 | 2 | 4002395680146 | Доступность уточняется |
| 19 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931375311 | 1 | 4002395680153 | Доступность уточняется |
| 20 | 0133 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 4931375301 | 1 | 4002395680054 | Доступность уточняется |
| 21 | 0134 | ЩёткодержательBRUSH HOLDER CAP | 4931375312 | 2 | 4002395680160 | Доступность уточняется |
| 22 | 0135 | ВыключательSWITCH | 4931385159 | 1 | 4002395738076 | Доступность уточняется |
| 23 | 0137 | Оригинальная деталь MilwaukeeTRIAC | 4931375303 | 1 | Больше не поставляется | |
| 24 | 0138 | ВинтSCREW | 4931278748 | 3 | Больше не поставляется | |
| 25 | 0140 | КонденсаторCAPACITOR | 4931309142 | 1 | 4002395594221 | Доступность уточняется |
| 26 | 0142 | РазъёмCONNECTOR | 4931239963 | 2 | 4002395584796 | Доступность уточняется |
| 27 | 0143 | Зажим кабеляCABLE COLLAR | 4931375304 | 1 | Больше не поставляется | |
| 28 | 0150 | Оригинальная деталь MilwaukeeDRIVING ROLL | 4931278727 | 1 | 4002395589791 | Доступность уточняется |
| 29 | 0151 | БолтRETAINING BOLT | 4931610418 | 1 | 4002395694020 | Доступность уточняется |
| 30 | 0152 | ШайбаWASHER | 4931278754 | 4 | 4002395590049 | Доступность уточняется |
| 31 | 0153 | РоликSTEERING ROLLER | 4931278741 | 1 | 4002395589920 | Доступность уточняется |
| 32 | 0154 | ПодшипникBEARING SLEEVE | 4931278756 | 4 | 4002395590056 | Доступность уточняется |
| 33 | 0155 | Оригинальная деталь MilwaukeeSTEERING ROLL.SUPP | 4931345231 | 1 | 4002395632657 | Доступность уточняется |
| 34 | 0156 | Оригинальная деталь MilwaukeeSTEERING ROLL.AXLE | 4931278736 | 1 | 4002395589876 | Доступность уточняется |
| 35 | 0157 | РычагTENSION LEVER | 4931345232 | 1 | 4002395632664 | Доступность уточняется |
| 36 | 0158 | ПружинаSPRING | 4931278738 | 1 | 4002395589890 | Доступность уточняется |
| 37 | 0159 | ВтулкаDISTANCE SLEEVE | 4931278739 | 1 | 4002395589906 | Доступность уточняется |
| 38 | 0160 | Оригинальная деталь MilwaukeePULLEY | 4931278723 | 1 | 4002395589753 | Доступность уточняется |
| 39 | 0161 | Оригинальная деталь MilwaukeeTOOTHED BELT | 4931278724 | 1 | 4002395589760 | Доступность уточняется |
| 40 | 0162 | Оригинальная деталь MilwaukeePULLEY | 4931278733 | 1 | 4002395589845 | Доступность уточняется |
| 41 | 0163 | Корпус редуктораGEAR BOX COVER | 4931278732 | 1 | 4002395589838 | Доступность уточняется |
| 42 | 0164 | ПрокладкаGASKET | 4931278770 | 1 | 4002395590087 | Доступность уточняется |
| 43 | 0165 | Оригинальная деталь MilwaukeePINION | 4931313801 | 1 | 4002395598052 | Доступность уточняется |
| 44 | 0166 | Оригинальная деталь MilwaukeeGEAR | 4931278730 | 1 | 4002395589814 | Доступность уточняется |
| 45 | 0167 | Шариковый подшипникBALL BEARING D 625 6200 2Z LDS | 4931918146 | 1 | 4002395706532 | Доступность уточняется |
| 46 | 0168 | ВинтADJUSTING SCREW | 4931375313 | 1 | 4002395680177 | Доступность уточняется |
| 47 | 0169 | ПружинаSPRING | 4931278729 | 1 | 4002395589807 | Доступность уточняется |
| 48 | 0170 | КрышкаCOVER | 4931385165 | 1 | 4002395738113 | Доступность уточняется |
| 49 | 0171 | Оригинальная деталь MilwaukeeGUIDE | 4931375315 | 3 | 4002395680191 | Доступность уточняется |
| 50 | 0172 | Оригинальная деталь MilwaukeeSUPP. FOR SAND BELT | 4931345233 | 1 | 4002395632671 | Доступность уточняется |
| 51 | 0173 | ПружинаSPRING PLATE | 4931345234 | 1 | 4002395632688 | Доступность уточняется |
| 52 | 0174 | ПружинаSPRING | 4931278699 | 1 | 4002395589654 | Доступность уточняется |
| 53 | 0180 | ВинтSCREW | 4931345225 | 4 | Больше не поставляется | |
| 54 | 0181 | ВинтSCREW | 4931375293 | 1 | Больше не поставляется | |
| 55 | 0206 | ВтулкаSLEEVE N874989 HKO 0810 | 4931912093 | 1 | 4002395706464 | Доступность уточняется |
| 56 | 0210 | ВинтSCREW | 4931375308 | 8 | Больше не поставляется | |
| 57 | 0211 | ВинтSCREW | 4931278751 | 2 | 4002395590025 | Доступность уточняется |
| 58 | 0212 | ВинтSCREW | 4931278760 | 4 | Больше не поставляется | |
| 59 | 0213 | ВинтSCREW | 4931278746 | 2 | Больше не поставляется | |
| 60 | 0214 | ВинтSCREW | 4931278749 | 2 | Больше не поставляется | |
| 61 | 0217 | ВинтSCREW | 4931278750 | 6 | 4002395590018 | Доступность уточняется |
| 62 | 0219 | ВинтSCREW | 4931375325 | 4 | Больше не поставляется | |
| 63 | 0220 | Оригинальная деталь MilwaukeeRING D471 12X1 | 4931605142 | 2 | 4002395693627 | Доступность уточняется |
| 64 | 0221 | Пружинная шайбаSPRING WASHER | 4931615407 | 2 | Больше не поставляется | |
| 65 | 0222 | ФланецBACKING FLANGE | 4931278771 | 1 | 4002395590094 | Доступность уточняется |
| 66 | 0223 | ШайбаSEALING WASHER D 125 5,3 GAL | 4931615675 | 1 | 4002395694419 | Доступность уточняется |
| 67 | 0224 | ШайбаSEALING WASHER D 125 4,3 GAL | 4931615865 | 1 | 4002395694440 | Доступность уточняется |
| 68 | 0225 | ГайкаNUT D 985 M 4 | 4931621424 | 1 | 4002395695355 | Доступность уточняется |
| 69 | 0226 | ДискDISC | 4931375324 | 1 | 4002395680283 | Доступность уточняется |
| 70 | 0227 | ШайбаSEALING WASHER | 4931603515 | 1 | 4002395693481 | Доступность уточняется |
| 71 | 0700 | ПылесборникDUST BAG HBS(E)/BBS(E) P1 A/M | 4932336597 | 1 | 4002395311026 | Доступность уточняется |
Нужна деталь?
Пришлите модель BS100LE, артикул 4933385150 и номер позиции на схеме.
