Пылеудаление · схема и детали

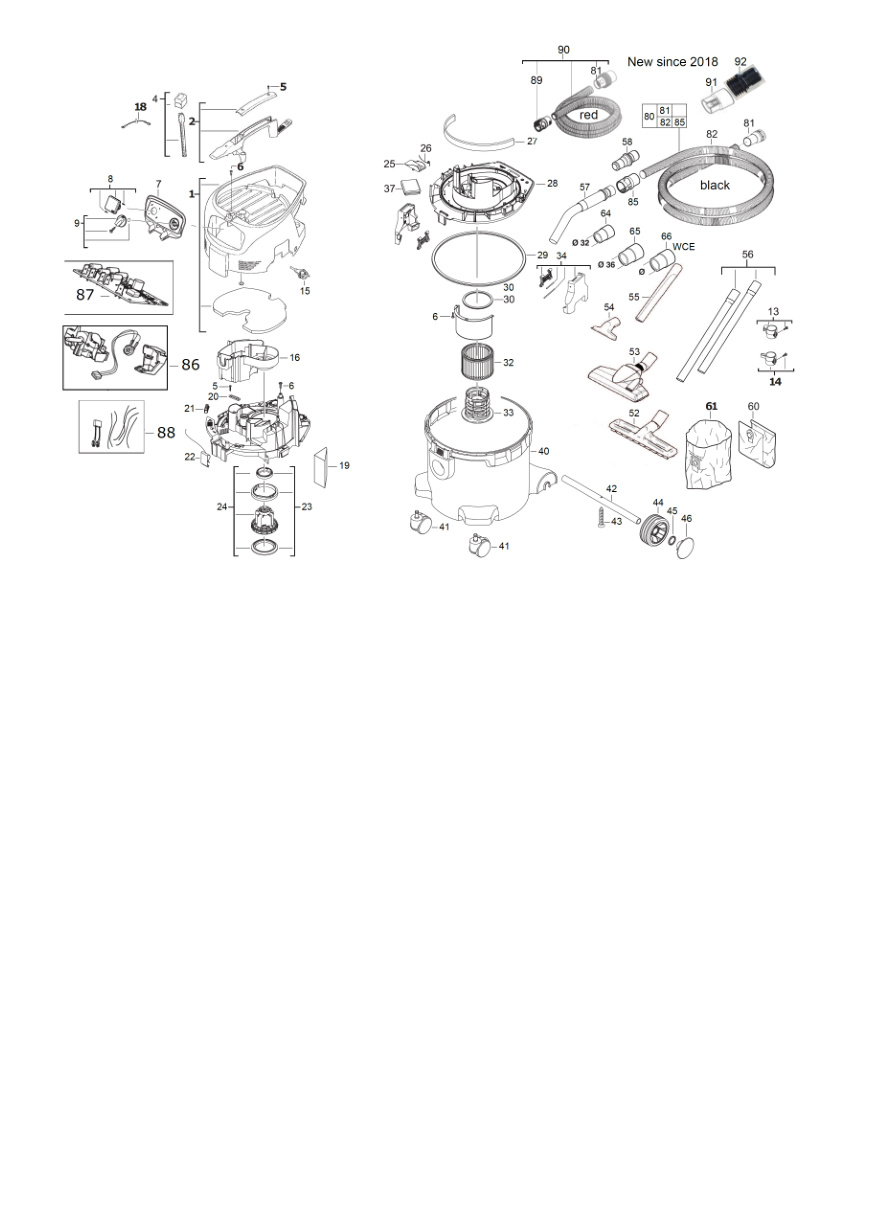

Взрыв-схема Milwaukee AS300ELCP 4933416060
Сервисная страница Milwaukee AS300ELCP. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933416060AS300ELCP400046791559 позицийКатегория: Пылесосы и пылеудаление
Список деталей Milwaukee AS300ELCP
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | КрышкаCOVER | 4931416116 | 1 | 4002395805358 | Доступность уточняется |
| 2 | 0002 | РукояткаHANDLE | 4931416117 | 1 | 4002395805365 | Доступность уточняется |
| 3 | 0004 | Оригинальная деталь MilwaukeeCOMPACTOR | 4931416118 | 1 | Больше не поставляется | |
| 4 | 0005 | Комплект болтовBOLT SET | 4931416295 | 1 | 4002395797189 | Доступность уточняется |
| 5 | 0006 | Комплект болтовBOLT SET | 4931416296 | 1 | Больше не поставляется | |
| 6 | 0007 | ВыключательSWITCH BOARD | 4931416344 | 1 | Больше не поставляется | |
| 7 | 0008 | Оригинальная деталь MilwaukeeWALL SOCKET | 4931416260 | 1 | 4002395796458 | Доступность уточняется |
| 8 | 0009 | Оригинальная деталь MilwaukeeKNOB | 4931416119 | 1 | 4002395805389 | Доступность уточняется |
| 9 | 0013 | Оригинальная деталь MilwaukeeNOSEPIECE | 4931416306 | 1 | Больше не поставляется | |
| 10 | 0014 | Оригинальная деталь MilwaukeeNOSEPIECE | 4931416129 | 1 | 4002395805396 | Доступность уточняется |
| 11 | 0015 | Соединительный кабельCONNECTION CABLE | 4931416308 | 1 | 4002395797714 | Доступность уточняется |
| 12 | 0016 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931416312 | 1 | Больше не поставляется | |
| 13 | 0018 | КабельRELAY CABLE | 4931416137 | 1 | 4002395805402 | Доступность уточняется |
| 14 | 0019 | Оригинальная деталь MilwaukeeDAMPING ELEMENT | 4931416139 | 1 | 4002395805426 | Доступность уточняется |
| 15 | 0020 | КабельCABLE JOINT | 4931416316 | 1 | Больше не поставляется | |
| 16 | 0021 | Оригинальная деталь MilwaukeeCONNECTION SET | 4931416317 | 1 | Больше не поставляется | |
| 17 | 0022 | Оригинальная деталь MilwaukeeJOINT PIECE | 4931416318 | 1 | 4002395797813 | Доступность уточняется |
| 18 | 0023 | Оригинальная деталь MilwaukeePACKING SET | 4931416319 | 1 | 4002395797820 | Доступность уточняется |
| 19 | 0024 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931416320 | 1 | 4002395797837 | Доступность уточняется |
| 20 | 0025 | КрышкаCOVER | 4931416324 | 1 | Больше не поставляется | |
| 21 | 0026 | ПружинаSPRING ELEMENT | 4931416271 | 1 | 4002395796564 | Доступность уточняется |
| 22 | 0027 | Оригинальная деталь MilwaukeeNOISE FILTER | 4931416326 | 1 | 4002395797899 | Доступность уточняется |
| 23 | 0028 | Опорная плитаBASE PLATE | 4931416327 | 1 | 4002395797905 | Доступность уточняется |
| 24 | 0029 | ПрокладкаGASKET | 4931416328 | 1 | 4002395797912 | Доступность уточняется |
| 25 | 0030 | ПрокладкаGASKET | 4931416329 | 1 | 4002395797929 | Доступность уточняется |
| 26 | 0032 | Оригинальная деталь MilwaukeeFILTER CARTRIDGE FILTER CARTDGE P1AM | 4932352304 | 1 | 4002395369638 | Доступность уточняется |
| 27 | 0033 | Оригинальная деталь MilwaukeeFILTER HOLDER | 4931416331 | 1 | 4002395797943 | Доступность уточняется |
| 28 | 0034 | Оригинальная деталь MilwaukeeHOLDING BRACKET | 4931416332 | 2 | 4002395179626 | Доступность уточняется |
| 29 | 0037 | ВыключательSWITCH BOARD | 4931416322 | 1 | 4002395797851 | Доступность уточняется |
| 30 | 0040 | Оригинальная деталь MilwaukeeTANK | 4931416158 | 1 | 4002395805471 | Доступность уточняется |
| 31 | 0041 | Оригинальная деталь MilwaukeeROLL | 4931416335 | 2 | 4002395797981 | Доступность уточняется |
| 32 | 0042 | Оригинальная деталь MilwaukeeAXLE | 4931416336 | 1 | 4002395797998 | Доступность уточняется |
| 33 | 0043 | ВинтSCREW | 4931416337 | 1 | 4002395795178 | Доступность уточняется |
| 34 | 0044 | Оригинальная деталь MilwaukeeROLL | 4931416338 | 2 | 4002395795192 | Доступность уточняется |
| 35 | 0045 | ВтулкаSLEEVE | 4931416339 | 2 | 4002395795185 | Доступность уточняется |
| 36 | 0046 | КрышкаCOVER | 4931416159 | 2 | 4002395805488 | Доступность уточняется |
| 37 | 0052 | Оригинальная деталь MilwaukeeFLOOR TOOL | 4931448691 | 1 | 4002395256471 | Доступность уточняется |
| 38 | 0053 | Оригинальная деталь MilwaukeeFLOOR TOOL | 4931416282 | 1 | 4002395797073 | Доступность уточняется |
| 39 | 0054 | Оригинальная деталь MilwaukeeNOZZLE | 4931416283 | 1 | 4002395797080 | Доступность уточняется |
| 40 | 0055 | Оригинальная деталь MilwaukeeNOZZLE | 4931416284 | 1 | 4002395797097 | Доступность уточняется |
| 41 | 0056 | Оригинальная деталь MilwaukeeSUCTION PIPE | 4931416285 | 1 | 4002395797103 | Доступность уточняется |
| 42 | 0057 | Оригинальная деталь MilwaukeeADAPTER | 4931416166 | 1 | 4002395805495 | Доступность уточняется |
| 43 | 0058 | Оригинальная деталь MilwaukeeMUFF | 4931416173 | 1 | 4002395805501 | Доступность уточняется |
| 44 | 0060 | Оригинальная деталь MilwaukeeFILTER (CLOTH) 30L FILTR BAGX5 P5AM | 4932352307 | 1 | 4002395369669 | Доступность уточняется |
| 45 | 0061 | Оригинальная деталь MilwaukeeFILTER (CLOTH) 30L PVC BAG X 5 P5AM | 4932352309 | 1 | 4002395369683 | Доступность уточняется |
| 46 | 0064 | Оригинальная деталь MilwaukeeMUFF | 4931416058 | 1 | 4002395825967 | Доступность уточняется |
| 47 | 0065 | Оригинальная деталь MilwaukeeMUFF | 4931416059 | 1 | 4002395826599 | Доступность уточняется |
| 48 | 0066 | Оригинальная деталь MilwaukeeNOSEPIECE | 4931419658 | 1 | 4002395840359 | Доступность уточняется |
| 49 | 0080 | Оригинальная деталь MilwaukeeSUCTION HOSE HOSE4M ANTI STATP1AM | 4932352311 | 1 | 4002395369706 | Доступность уточняется |
| 50 | 0081 | Оригинальная деталь MilwaukeeMUFF | 4931416458 | 1 | 4002395847167 | Доступность уточняется |
| 51 | 0082 | Оригинальная деталь MilwaukeeSUCTION HOSE | 4931416459 | 1 | 4002395847174 | Доступность уточняется |
| 52 | 0085 | Оригинальная деталь MilwaukeeMUFF | 4931416460 | 1 | 4002395847181 | Доступность уточняется |
| 53 | 0086 | ВыключательROTARY SWITCH | 4931465630 | 1 | 4058546237301 | Доступность уточняется |
| 54 | 0087 | ВыключательPRINT.CURIUT SWITCH | 4931465631 | 1 | 4058546237318 | Доступность уточняется |
| 55 | 0088 | КонденсаторCAPACITOR | 4931465632 | 1 | 4058546237325 | Доступность уточняется |
| 56 | 0089 | Оригинальная деталь MilwaukeeADAPTER | 4931461862 | 1 | 4058546229627 | Доступность уточняется |
| 57 | 0090 | Оригинальная деталь MilwaukeeSUCTION HOSE | 4931461861 | 1 | 4058546229610 | Доступность уточняется |
| 58 | 0091 | РазъёмCONNECTOR | 4931447294 | 1 | 4002395251490 | Доступность уточняется |
| 59 | 0092 | РазъёмADAPTOR / CONNECTOR | 4931463999 | 1 | 4058546270490 | Доступность уточняется |
Нужна деталь?
Пришлите модель AS300ELCP, артикул 4933416060 и номер позиции на схеме.
