Пылесос или система пылеудаления Milwaukee AS2 — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee AS2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AS2Артикул инструмента: 4933447480Код схемы: 493344748045 позицийКатегория: Пылесосы и пылеудаление

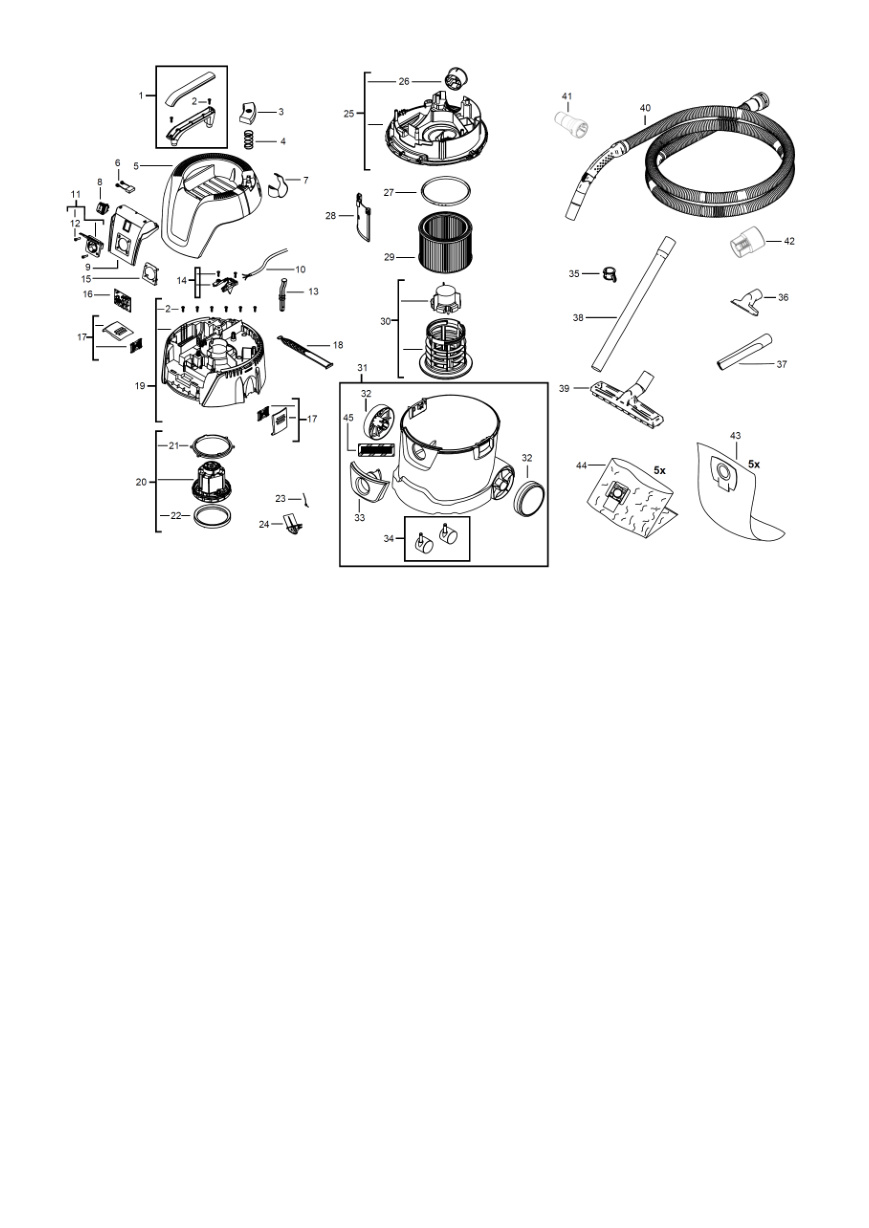

Схема инструмента
Список деталей: Пылесос или система пылеудаления Milwaukee AS2
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | РукояткаHANDLE | 4931448695товар | 1 | 4002395257102 | |
| 2 | 0002 | ВинтSCREW | 4931448663товар | 10 | 4002395261819 | |
| 3 | 0003 | Оригинальная деталь MilwaukeeBUTTON | 4931448696товар | 1 | 4002395257119 | |
| 4 | 0004 | ПружинаSPRING | 4931448697товар | 1 | ||
| 5 | 0005 | КорпусHOUSING | 4931448698товар | 1 | 4002395257133 | |
| 6 | 0006 | Оригинальная деталь MilwaukeeINTERFERENCE SUPPR. | 4931448670товар | 1 | 4002395258468 | |
| 7 | 0007 | КрючокHOOK | 4931448699товар | 1 | 4002395257140 | |
| 8 | 0008 | ВыключательSWITCH | 4931448665товар | 1 | 4002395261833 | |
| 9 | 0009 | Оригинальная деталь MilwaukeeCONTROL PANEL KIT | 4931448700товар | 1 | ||
| 10 | 0010 | Соединительный кабельCONNECTION CABLE | 4931416308товар | 1 | 4002395797714 | |
| 11 | 0011 | Оригинальная деталь MilwaukeeWALL SOCKET | 4931416260товар | 1 | 4002395796458 | |
| 12 | 0012 | ВинтSCREW | 4931448666товар | 2 | 4002395258420 | |
| 13 | 0013 | Оригинальная деталь MilwaukeeROD | 4931448702товар | 1 | 4002395257171 | |
| 14 | 0014 | КабельCABLE | 4931448671товар | 1 | ||
| 15 | 0015 | ЗаглушкаPLUG SOCKET | 4931416263товар | 1 | 4002395796489 | |
| 16 | 0016 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 4931448672товар | 1 | 4002395258482 | |
| 17 | 0017 | Оригинальная деталь MilwaukeeCLAMP | 4931448673товар | 2 | 4002395258499 | |
| 18 | 0018 | Оригинальная деталь MilwaukeeSTRAP | 4931448703товар | 1 | 4002395257188 | |
| 19 | 0019 | Оригинальная деталь MilwaukeeHOLDING PLATE | 4931448704товар | 1 | ||
| 20 | 0020 | Оригинальная деталь MilwaukeeMOTOR | 4931448675товар | 1 | 4002395255719 | |
| 21 | 0021 | УплотнениеMOTOR SEAL | 4931506190товар | 1 | 4058546555047 | |
| 22 | 0022 | Уплотнительное кольцоSEAL RING | 4931506191товар | 1 | 4058546555054 | |
| 23 | 0023 | ПружинаSPRING ELEMENT | 4931416271товар | 1 | 4002395796564 | |
| 24 | 0024 | Оригинальная деталь MilwaukeeBRACKET | 4931448678товар | 1 | 4002395255740 | |
| 25 | 0025 | Опорная плитаBASE PLATE | 4931448679товар | 1 | ||
| 26 | 0026 | Оригинальная деталь MilwaukeeINSERT | 4931448680товар | 1 | ||
| 27 | 0027 | УплотнениеSEAL | 4931448681товар | 1 | 4002395255771 | |
| 28 | 0028 | Оригинальная деталь MilwaukeeDEFLECTOR | 4931506188товар | 1 | 4058546555023 | |
| 29 | 0030 | Оригинальная деталь MilwaukeeFILTER HOLDER | 4931416331товар | 1 | 4002395797943 | |
| 30 | 0031 | Оригинальная деталь MilwaukeeTANK | 4931448705товар | 1 | 4002395257805 | |
| 31 | 0032 | Оригинальная деталь MilwaukeeWHEEL | 4931448685товар | 2 | ||
| 32 | 0033 | Оригинальная деталь MilwaukeeADAPTER | 4931448687товар | 1 | ||
| 33 | 0034 | Оригинальная деталь MilwaukeeSET WHEEL | 4931448688товар | 1 | 4002395256440 | |
| 34 | 0035 | Оригинальная деталь MilwaukeeHOLDER | 4931448689товар | 1 | 4002395256457 | |
| 35 | 0036 | Оригинальная деталь MilwaukeeNOZZLE | 4931416283товар | 1 | 4002395797080 | |
| 36 | 0037 | Оригинальная деталь MilwaukeeNOZZLE | 4931416284товар | 1 | 4002395797097 | |
| 37 | 0038 | Оригинальная деталь MilwaukeeSUCTION PIPE | 4931416285товар | 1 | 4002395797103 | |
| 38 | 0039 | Оригинальная деталь MilwaukeeFLOOR TOOL | 4931448691товар | 1 | 4002395256471 | |
| 39 | 0040 | Оригинальная деталь MilwaukeeSUCTION HOSE | 4931448693товар | 1 | 4002395261215 | |
| 40 | 0041 | Оригинальная деталь MilwaukeeADAPTER | 4931448692товар | 1 | 4002395256488 | |
| 41 | 0042 | Оригинальная деталь MilwaukeeJOINING PART | 4931447295товар | 1 | 4002395879700 | |
| 42 | 0045 | НаклейкаADHESIVE LABEL | 4931448686товар | 1 | ||
| 43 | 0029 | Оригинальная деталь MilwaukeeFILTER CARTRIDGE FILTER CARTDGE P1AM | 4932352304товар | 1 | 4002395369638 | |
| 44 | 0043 | Оригинальная деталь MilwaukeeFILTER (CLOTH) FILTER BAG 5 PC P5AM | 4932352306товар | 1 | 4002395369652 | |
| 45 | 0044 | Оригинальная деталь MilwaukeeFILTER (CLOTH) 30L PVC BAG X 5 P5AM | 4932352309товар | 1 | 4002395369683 |
