Пылеудаление · схема и детали

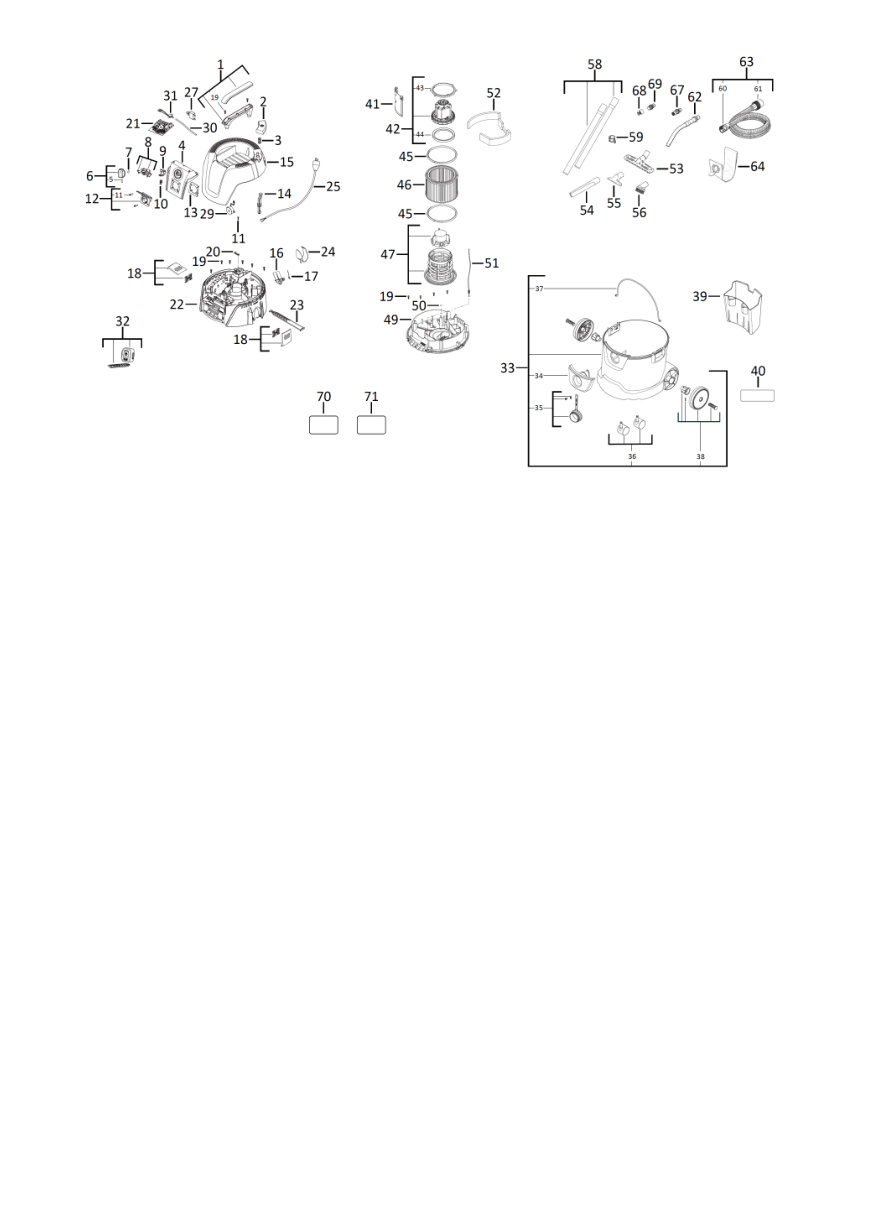

Взрыв-схема Milwaukee AS2-250EM 4933493593
Сервисная страница Milwaukee AS2-250EM. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933493593AS2-250EM400050303065 позицийКатегория: Пылесосы и пылеудаление
Список деталей Milwaukee AS2-250EM
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | РукояткаHANDLE | 4931448695 | 1 | 4002395257102 | Доступность уточняется |
| 2 | 0002 | Оригинальная деталь MilwaukeeBUTTON | 4931448696 | 1 | 4002395257119 | Доступность уточняется |
| 3 | 0003 | ПружинаSPRING | 4931506454 | 1 | 4058546557683 | Доступность уточняется |
| 4 | 0004 | КрышкаCOVER | 4931506178 | 1 | 4058546554927 | Доступность уточняется |
| 5 | 0005 | ВинтSCREW | 4931416303 | 1 | 4002395797264 | Доступность уточняется |
| 6 | 0006 | Оригинальная деталь MilwaukeeKNOB | 4931416119 | 1 | 4002395805389 | Доступность уточняется |
| 7 | 0007 | Оригинальная деталь MilwaukeeRING | 4931416304 | 1 | 4002395797271 | Доступность уточняется |
| 8 | 0008 | ВыключательSWITCH KIT | 4931461823 | 1 | 4058546040567 | Доступность уточняется |
| 9 | 0009 | КрышкаCOVER | 4931461825 | 1 | 4058546040581 | Доступность уточняется |
| 10 | 0010 | Оригинальная деталь MilwaukeePOTENTIOMETER | 4931461824 | 1 | 4058546040574 | Доступность уточняется |
| 11 | 0011 | ВинтSCREW | 4931448666 | 3 | 4002395258420 | Доступность уточняется |
| 12 | 0012 | Оригинальная деталь MilwaukeeWALL SOCKET | 4931416260 | 1 | 4002395796458 | Доступность уточняется |
| 13 | 0013 | ЗаглушкаPLUG SOCKET | 4931416263 | 1 | 4002395796489 | Доступность уточняется |
| 14 | 0014 | Оригинальная деталь MilwaukeeROD | 4931448702 | 1 | 4002395257171 | Доступность уточняется |
| 15 | 0015 | КорпусHOUSING | 4931448698 | 1 | 4002395257133 | Доступность уточняется |
| 16 | 0016 | Оригинальная деталь MilwaukeeBRACKET | 4931448678 | 1 | 4002395255740 | Доступность уточняется |
| 17 | 0017 | ПружинаSPRING ELEMENT | 4931416271 | 1 | 4002395796564 | Доступность уточняется |
| 18 | 0018 | Оригинальная деталь MilwaukeeCLAMP | 4931448673 | 2 | 4002395258499 | Доступность уточняется |
| 19 | 0019 | ВинтSCREW | 4931448663 | 14 | 4002395261819 | Доступность уточняется |
| 20 | 0020 | Оригинальная деталь MilwaukeeSTRAP | 4931506455 | 1 | 4058546557690 | Доступность уточняется |
| 21 | 0021 | Оригинальная деталь MilwaukeeELECTRONIC | 4931508193 | 1 | 4058546628550 | Доступность уточняется |
| 22 | 0022 | Оригинальная деталь MilwaukeeCLAMPING PLATE | 4931508194 | 1 | 4058546628567 | Доступность уточняется |
| 23 | 0023 | Оригинальная деталь MilwaukeeSTRAP | 4931448703 | 1 | 4002395257188 | Доступность уточняется |
| 24 | 0024 | КрючокHOOK | 4931506180 | 1 | 4058546554941 | Доступность уточняется |
| 25 | 0025 | Сетевой кабельPOWER CORD | 4931508195 | 1 | 4058546628574 | Доступность уточняется |
| 26 | 0027 | ВыключательSWITCH | 4931506181 | 1 | 4058546554958 | Доступность уточняется |
| 27 | 0029 | Оригинальная деталь MilwaukeeGAUGE | 4931461874 | 1 | 4058546229740 | Доступность уточняется |
| 28 | 0030 | Оригинальная деталь MilwaukeeHOSE | 4931506182 | 1 | 4058546554965 | Доступность уточняется |
| 29 | 0031 | Оригинальная деталь MilwaukeePRESSURE SENSOR | 4931506183 | 1 | 4058546554972 | Доступность уточняется |
| 30 | 0032 | Оригинальная деталь MilwaukeeREMOTE DIAL | 4931503046 | 1 | 4058546541507 | Доступность уточняется |
| 31 | 0033 | Оригинальная деталь MilwaukeeTANK | 4931508196 | 1 | 4058546628581 | Доступность уточняется |
| 32 | 0034 | КрышкаCOVER | 4931506184 | 1 | 4058546554989 | Доступность уточняется |
| 33 | 0035 | ЗаглушкаPLUG | 4931506185 | 1 | 4058546554996 | Доступность уточняется |
| 34 | 0036 | Оригинальная деталь MilwaukeeSET WHEEL | 4931448688 | 1 | 4002395256440 | Доступность уточняется |
| 35 | 0037 | РукояткаHANDLE | 4931506186 | 1 | 4058546555009 | Доступность уточняется |
| 36 | 0038 | Оригинальная деталь MilwaukeeWHEEL | 4931508197 | 1 | 4058546628598 | Доступность уточняется |
| 37 | 0039 | Оригинальная деталь MilwaukeeTANK | 4931506187 | 1 | 4058546555016 | Доступность уточняется |
| 38 | 0040 | НаклейкаADHESIVE LABEL | 4931461877 | 1 | 4058546229771 | Доступность уточняется |
| 39 | 0041 | КрышкаCOVER | 4931506188 | 1 | 4058546555023 | Доступность уточняется |
| 40 | 0042 | Оригинальная деталь MilwaukeeMOTOR | 4931506189 | 1 | 4058546555030 | Доступность уточняется |
| 41 | 0043 | ВтулкаSEALING SLEEVE | 4931506190 | 1 | 4058546555047 | Доступность уточняется |
| 42 | 0044 | ВтулкаSEALING SLEEVE | 4931506191 | 1 | 4058546555054 | Доступность уточняется |
| 43 | 0045 | ВтулкаSEALING SLEEVE | 4931506192 | 2 | 4058546555061 | Доступность уточняется |
| 44 | 0046 | Оригинальная деталь MilwaukeeFILTER CARTRIDGE FILTER CARTDGE P1AM | 4932352304 | 1 | 4002395369638 | Доступность уточняется |
| 45 | 0047 | КорпусAIR FILTER HOUSING | 4931506200 | 1 | 4058546555146 | Доступность уточняется |
| 46 | 0049 | Опорная плитаBASE PLATE | 4931506193 | 1 | 4058546555078 | Доступность уточняется |
| 47 | 0050 | Оригинальная деталь MilwaukeeRING | 4931506194 | 1 | 4058546555085 | Доступность уточняется |
| 48 | 0051 | ПружинаSPRING | 4931506195 | 1 | 4058546555092 | Доступность уточняется |
| 49 | 0052 | Оригинальная деталь MilwaukeeFOAM | 4931506196 | 1 | 4058546555108 | Доступность уточняется |
| 50 | 0053 | Оригинальная деталь MilwaukeeFLOOR TOOL | 4931448691 | 1 | 4002395256471 | Доступность уточняется |
| 51 | 0054 | Оригинальная деталь MilwaukeeNOZZLE | 4931416284 | 1 | 4002395797097 | Доступность уточняется |
| 52 | 0055 | Оригинальная деталь MilwaukeeNOZZLE | 4931416283 | 1 | 4002395797080 | Доступность уточняется |
| 53 | 0056 | Оригинальная деталь MilwaukeeBRUSH | 4931506197 | 1 | 4058546555115 | Доступность уточняется |
| 54 | 0058 | Оригинальная деталь MilwaukeeTUBE | 4931506198 | 1 | 4058546555122 | Доступность уточняется |
| 55 | 0059 | Оригинальная деталь MilwaukeeHOLDER | 4931448689 | 1 | 4002395256457 | Доступность уточняется |
| 56 | 0060 | Оригинальная деталь MilwaukeeADAPTER | 4931461862 | 1 | 4058546229627 | Доступность уточняется |
| 57 | 0061 | Оригинальная деталь MilwaukeeMUFF | 4931416458 | 1 | 4002395847167 | Доступность уточняется |
| 58 | 0062 | Оригинальная деталь MilwaukeeTUBE | 4931416166 | 1 | 4002395805495 | Доступность уточняется |
| 59 | 0063 | Оригинальная деталь MilwaukeeSUCTION HOSE | 4931461861 | 1 | 4058546229610 | Доступность уточняется |
| 60 | 0064 | Оригинальная деталь MilwaukeeFILTER (CLOTH) FILTER BAG 5 PC P5AM | 4932352306 | 1 | 4002395369652 | Доступность уточняется |
| 61 | 0067 | Оригинальная деталь MilwaukeeMUFF | 4931416173 | 1 | 4002395805501 | Доступность уточняется |
| 62 | 0068 | РазъёмCONNECTOR | 4931447294 | 1 | 4002395251490 | Доступность уточняется |
| 63 | 0069 | РазъёмADAPTOR / CONNECTOR | 4931463999 | 1 | 4058546270490 | Доступность уточняется |
| 64 | 0070 | Заводская табличкаRATING PLATE | 4931507696 | 1 | 4058546602079 | Доступность уточняется |
| 65 | 0071 | НаклейкаLABEL | 4931503037 | 1 | 4058546625658 | Доступность уточняется |
Нужна деталь?
Пришлите модель AS2-250EM, артикул 4933493593 и номер позиции на схеме.
