Пылесос или система пылеудаления Milwaukee AS2-250EH — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee AS2-250EH. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AS2-250EHАртикул инструмента: 4933493595Код схемы: 400050305033 позицииКатегория: Пылесосы и пылеудаление

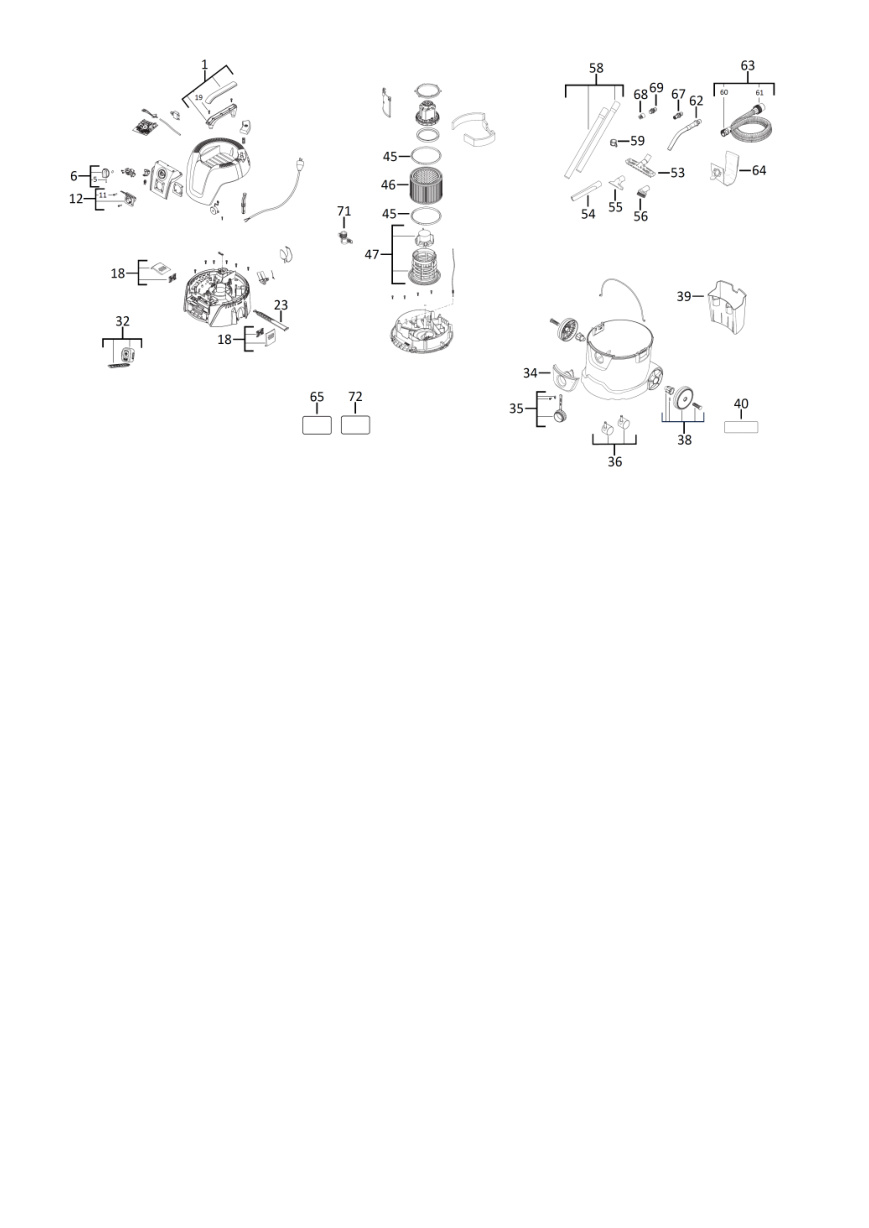

Схема инструмента
Список деталей: Пылесос или система пылеудаления Milwaukee AS2-250EH
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | РукояткаHANDLE | 4931448695товар | 1 | 4002395257102 | |
| 2 | 0005 | ВинтSCREW | 4931416303товар | 1 | 4002395797264 | |
| 3 | 0006 | Оригинальная деталь MilwaukeeKNOB | 4931416119товар | 1 | 4002395805389 | |
| 4 | 0011 | ВинтSCREW | 4931448666товар | 3 | 4002395258420 | |
| 5 | 0012 | Оригинальная деталь MilwaukeeWALL SOCKET | 4931416260товар | 1 | 4002395796458 | |
| 6 | 0018 | Оригинальная деталь MilwaukeeCLAMP | 4931448673товар | 2 | 4002395258499 | |
| 7 | 0019 | ВинтSCREW | 4931448663товар | 14 | 4002395261819 | |
| 8 | 0032 | Оригинальная деталь MilwaukeeREMOTE DIAL | 4931503046товар | 1 | 4058546541507 | |
| 9 | 0034 | КрышкаCOVER | 4931506184товар | 1 | 4058546554989 | |
| 10 | 0035 | ЗаглушкаPLUG | 4931506185товар | 1 | 4058546554996 | |
| 11 | 0036 | Оригинальная деталь MilwaukeeSET WHEEL | 4931448688товар | 1 | 4002395256440 | |
| 12 | 0038 | Оригинальная деталь MilwaukeeWHEEL | 4931508197товар | 1 | 4058546628598 | |
| 13 | 0039 | Оригинальная деталь MilwaukeeTANK | 4931506187товар | 1 | 4058546555016 | |
| 14 | 0040 | НаклейкаLABEL | 4931503057товар | 1 | 4058546638801 | |
| 15 | 0045 | ВтулкаSEALING SLEEVE | 4931506192товар | 2 | 4058546555061 | |
| 16 | 0047 | Оригинальная деталь MilwaukeeFILTER | 4931508199товар | 1 | 4058546628611 | |
| 17 | 0053 | Оригинальная деталь MilwaukeeFLOOR TOOL | 4931448691товар | 1 | 4002395256471 | |
| 18 | 0054 | Оригинальная деталь MilwaukeeNOZZLE | 4931416284товар | 1 | 4002395797097 | |
| 19 | 0055 | Оригинальная деталь MilwaukeeNOZZLE | 4931416283товар | 1 | 4002395797080 | |
| 20 | 0056 | Оригинальная деталь MilwaukeeBRUSH | 4931506197товар | 1 | 4058546555115 | |
| 21 | 0058 | Оригинальная деталь MilwaukeeTUBE | 4931506198товар | 1 | 4058546555122 | |
| 22 | 0059 | Оригинальная деталь MilwaukeeHOLDER | 4931448689товар | 1 | 4002395256457 | |
| 23 | 0060 | Оригинальная деталь MilwaukeeADAPTER | 4931461862товар | 1 | 4058546229627 | |
| 24 | 0061 | Оригинальная деталь MilwaukeeMUFF | 4931416458товар | 1 | 4002395847167 | |
| 25 | 0062 | Оригинальная деталь MilwaukeeADAPTER | 4931416166товар | 1 | 4002395805495 | |
| 26 | 0063 | Оригинальная деталь MilwaukeeSUCTION HOSE | 4931461861товар | 1 | 4058546229610 | |
| 27 | 0064 | Оригинальная деталь MilwaukeeFILTER (CLOTH) FILTER BAG 5 PC P5AM | 4932352306товар | 1 | 4002395369652 | |
| 28 | 0065 | Заводская табличкаRATING PLATE | 4931507698товар | 1 | 4058546602093 | |
| 29 | 0067 | Оригинальная деталь MilwaukeeMUFF | 4931416173товар | 1 | 4002395805501 | |
| 30 | 0068 | РазъёмCONNECTOR | 4931447294товар | 1 | 4002395251490 | |
| 31 | 0069 | РазъёмADAPTOR / CONNECTOR | 4931463999товар | 1 | 4058546270490 | |
| 32 | 0071 | КлючWRENCH | 4931506199товар | 1 | 4058546555139 | |
| 33 | 0072 | НаклейкаLABEL | 4931503056товар | 1 | 4058546625665 |
