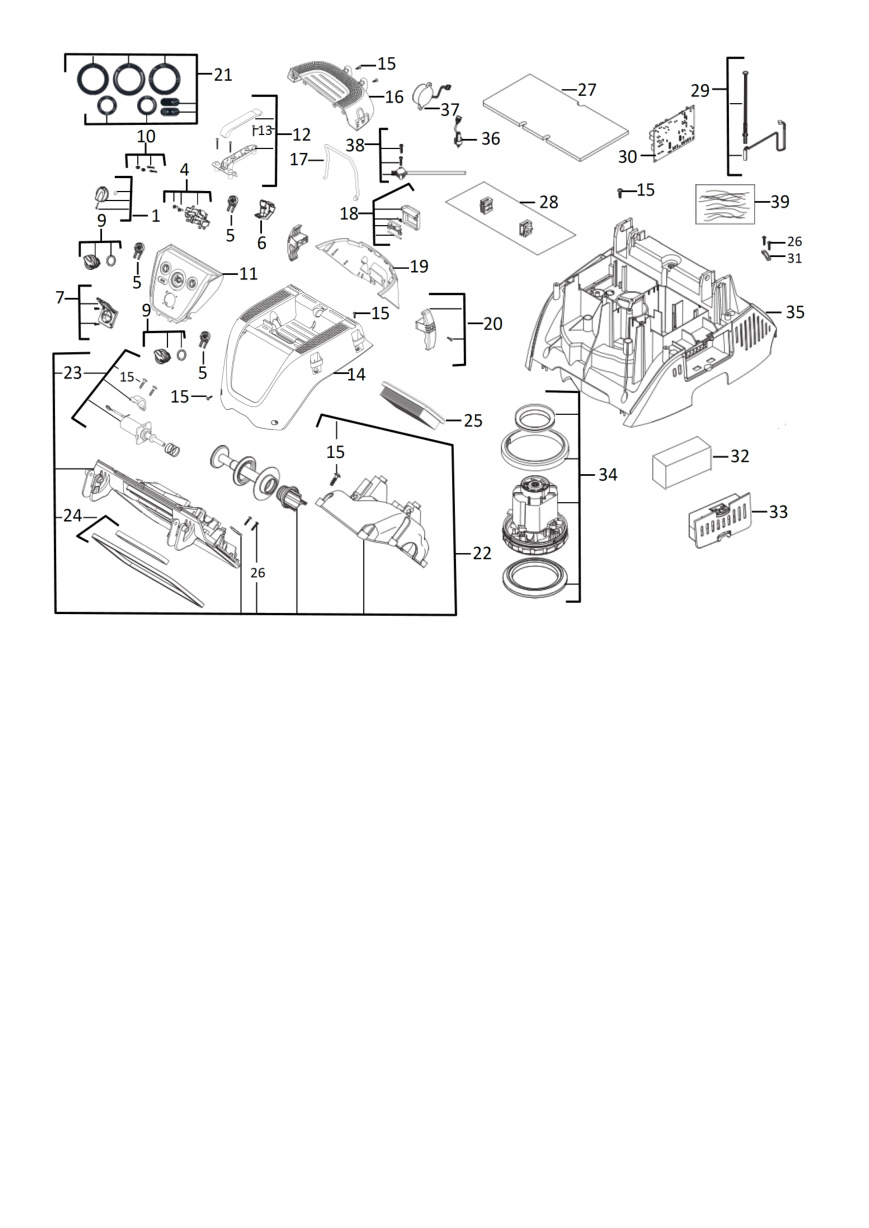

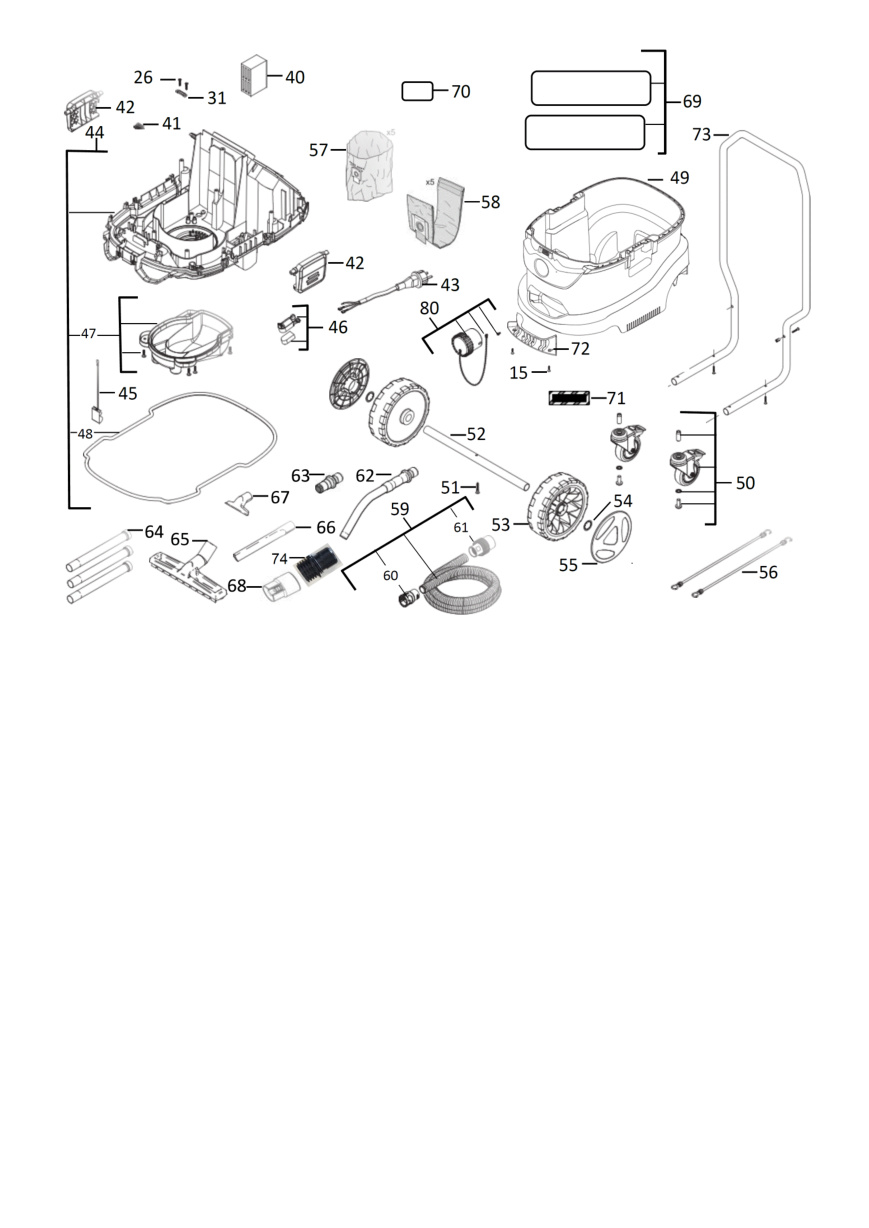

Пылесос или система пылеудаления Milwaukee AS — взрыв-схема
Сервисная страница: Пылесос или система пылеудаления Milwaukee AS. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: ASАртикул инструмента: 4933459418Код схемы: 493345941872 позицииКатегория: Пылесосы и пылеудаление
Список деталей: Пылесос или система пылеудаления Milwaukee AS
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeKNOB | 4931416119товар | 1 | 4002395805389 | |
| 2 | 0004 | ВыключательSWITCH KIT | 4931461823товар | 1 | 4058546040567 | |
| 3 | 0005 | Оригинальная деталь MilwaukeePOTENTIOMETER | 4931461824товар | 3 | 4058546040574 | |
| 4 | 0006 | КрышкаCOVER | 4931461825товар | 1 | 4058546040581 | |
| 5 | 0007 | Оригинальная деталь MilwaukeeWALL SOCKET | 4931416260товар | 1 | 4002395796458 | |
| 6 | 0009 | Оригинальная деталь MilwaukeeKNOB | 4931461826товар | 2 | 4058546040598 | |
| 7 | 0010 | Оригинальная деталь MilwaukeeINDICATOR LIGHT | 4931461868товар | 1 | 4058546229689 | |
| 8 | 0011 | Оригинальная деталь MilwaukeeCONTROL PANEL KIT | 4931461869товар | 1 | 4058546229696 | |
| 9 | 0012 | РукояткаHANDLE SET | 4931461828товар | 1 | 4058546040611 | |
| 10 | 0013 | Деталь не детализирована[TRAD] PART NOT DEATAILED | 1000063920товар | 1 | ||
| 11 | 0014 | КорпусHOUSING COVER | 4931461830товар | 1 | 4058546040635 | |
| 12 | 0015 | ВинтSCREW | 4931448663товар | 17 | 4002395261819 | |
| 13 | 0016 | КорпусHOUSING COVER | 4931461831товар | 1 | 4058546040642 | |
| 14 | 0017 | Оригинальная деталь MilwaukeeWAISTBELT | 4931461832товар | 1 | 4058546040659 | |
| 15 | 0018 | Оригинальная деталь MilwaukeeCLAMP | 4931461833товар | 1 | 4058546040666 | |
| 16 | 0019 | КорпусHOUSING COVER | 4931461834товар | 1 | 4058546040673 | |
| 17 | 0020 | КрючокHOOK | 4931461835товар | 2 | 4058546040680 | |
| 18 | 0021 | НаклейкаADHESIVE LABEL | 4931461870товар | 1 | 4058546229702 | |
| 19 | 0022 | Оригинальная деталь MilwaukeeFRAME CAP | 4931461867товар | 1 | 4058546229672 | |
| 20 | 0023 | Оригинальная деталь MilwaukeeCOIL | 4931461837товар | 1 | 4058546040703 | |
| 21 | 0024 | ПрокладкаGASKET | 4931461838товар | 1 | 4058546040710 | |
| 22 | 0025 | Оригинальная деталь MilwaukeePTFE FLAT FILTER - 1PC | 4932459687товар | 1 | 4058546028596 | |
| 23 | 0026 | ВинтSCREW | 4931448666товар | 4 | 4002395258420 | |
| 24 | 0027 | Оригинальная деталь MilwaukeeFOAM SLUG | 4931461839товар | 1 | 4058546040727 | |
| 25 | 0028 | Оригинальная деталь MilwaukeeHOLDING DEVICE | 4931461840товар | 1 | 4058546040734 | |
| 26 | 0029 | Оригинальная деталь MilwaukeeGAUGE | 4931461841товар | 1 | 4058546040741 | |
| 27 | 0030 | Оригинальная деталь MilwaukeeELECTRONIC | 4931461871товар | 1 | 4058546229719 | |
| 28 | 0031 | КабельCABLE JOINT | 4931416316товар | 2 | ||
| 29 | 0032 | ПредохранительDIFFUSER | 4931461843товар | 1 | 4058546040765 | |
| 30 | 0033 | КрышкаCOVER | 4931461844товар | 1 | 4058546040772 | |
| 31 | 0034 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931461845товар | 1 | 4058546229450 | |
| 32 | 0035 | КорпусHOUSING COVER | 4931461872товар | 1 | 4058546229726 | |
| 33 | 0036 | Оригинальная деталь MilwaukeeGAUGE | 4931461873товар | 1 | 4058546229733 | |
| 34 | 0037 | Оригинальная деталь MilwaukeeGAUGE | 4931461874товар | 1 | 4058546229740 | |
| 35 | 0038 | Оригинальная деталь MilwaukeeGAUGE | 4931461875товар | 1 | 4058546229757 | |
| 36 | 0039 | КонденсаторCAPACITOR | 4931461847товар | 1 | 4058546229474 | |
| 37 | 0040 | Оригинальная деталь MilwaukeeSHOCK ABSORBER | 4931461848товар | 1 | 4058546229481 | |
| 38 | 0041 | Оригинальная деталь MilwaukeeCONNECTION SET | 4931416317товар | 1 | ||
| 39 | 0042 | Оригинальная деталь MilwaukeeSTAPLE | 4931461849товар | 2 | 4058546229498 | |
| 40 | 0043 | Соединительный кабельCONNECTION CABLE | 4931446489товар | 1 | 4002395877164 | |
| 41 | 0044 | Оригинальная деталь MilwaukeeBODY | 4931461850товар | 1 | 4058546229504 | |
| 42 | 0045 | ПружинаCONTACT SPRING | 4931461851товар | 1 | 4058546229511 | |
| 43 | 0046 | МагнитMAGNET.DISC FASTEN. | 4931461852товар | 1 | 4058546229528 | |
| 44 | 0047 | КрышкаCOVER | 4931461853товар | 1 | 4058546229535 | |
| 45 | 0048 | ПрокладкаGASKET | 4931461854товар | 1 | 4058546229542 | |
| 46 | 0049 | Оригинальная деталь MilwaukeeTANK | 4931461887товар | 1 | 4058546229870 | |
| 47 | 0050 | Оригинальная деталь MilwaukeeROLL | 4931461888товар | 1 | 4058546229887 | |
| 48 | 0051 | ВинтSCREW | 4931461857товар | 1 | 4058546229573 | |
| 49 | 0052 | Оригинальная деталь MilwaukeeAXLE | 4931416336товар | 1 | 4002395797998 | |
| 50 | 0053 | Оригинальная деталь MilwaukeeROLL | 4931461858товар | 2 | 4058546229580 | |
| 51 | 0054 | ВтулкаSLEEVE | 4931416339товар | 2 | 4002395795185 | |
| 52 | 0055 | КрышкаCOVER | 4931461859товар | 2 | 4058546229597 | |
| 53 | 0056 | Оригинальная деталь MilwaukeeWAISTBELT | 4931461860товар | 1 | 4058546229603 | |
| 54 | 0057 | Оригинальная деталь MilwaukeeDISPOSAL BAGS (30L) - 5PCS | 4932459690товар | 1 | 4058546028626 | |
| 55 | 0058 | Оригинальная деталь MilwaukeeAS 30/42 FLEECE FILTER BAGS - 5PCS | 4932459689товар | 1 | 4058546028619 | |
| 56 | 0059 | Оригинальная деталь MilwaukeeSUCTION HOSE | 4931461861товар | 1 | 4058546229610 | |
| 57 | 0060 | Оригинальная деталь MilwaukeeADAPTER | 4931461862товар | 1 | 4058546229627 | |
| 58 | 0061 | Оригинальная деталь MilwaukeeMUFF | 4931416458товар | 1 | 4002395847167 | |
| 59 | 0062 | Оригинальная деталь MilwaukeeADAPTER | 4931416166товар | 1 | 4002395805495 | |
| 60 | 0063 | Оригинальная деталь MilwaukeeMUFF | 4931416173товар | 1 | 4002395805501 | |
| 61 | 0064 | Оригинальная деталь MilwaukeeSUCTION TUBE (3 pc) | 4931461863товар | 1 | 4058546229634 | |
| 62 | 0065 | Оригинальная деталь MilwaukeeFLOOR TOOL | 4931448691товар | 1 | 4002395256471 | |
| 63 | 0066 | Оригинальная деталь MilwaukeeNOZZLE | 4931416284товар | 1 | 4002395797097 | |
| 64 | 0067 | Оригинальная деталь MilwaukeeNOZZLE | 4931416283товар | 1 | 4002395797080 | |
| 65 | 0068 | РазъёмCONNECTOR | 4931447294товар | 1 | 4002395251490 | |
| 66 | 0069 | Заводская табличкаRATING PLATE | 4931461889товар | 1 | 4058546229894 | |
| 67 | 0070 | НаклейкаADHESIVE LABEL | 4931461865товар | 1 | 4058546229658 | |
| 68 | 0071 | НаклейкаADHESIVE LABEL | 4931461877товар | 1 | 4058546229771 | |
| 69 | 0072 | РукояткаHANDLE | 4931461890товар | 1 | 4058546229900 | |
| 70 | 0073 | РукояткаMETAL PUSH HANDLE - 1PCS | 4932459691товар | 1 | 4058546028633 | |
| 71 | 0074 | РазъёмADAPTOR / CONNECTOR | 4931463999товар | 1 | 4058546270490 | |
| 72 | 0080 | ЗаглушкаHOSE INLET PLUG | 4931479727товар | 1 | 4058546394905 |
