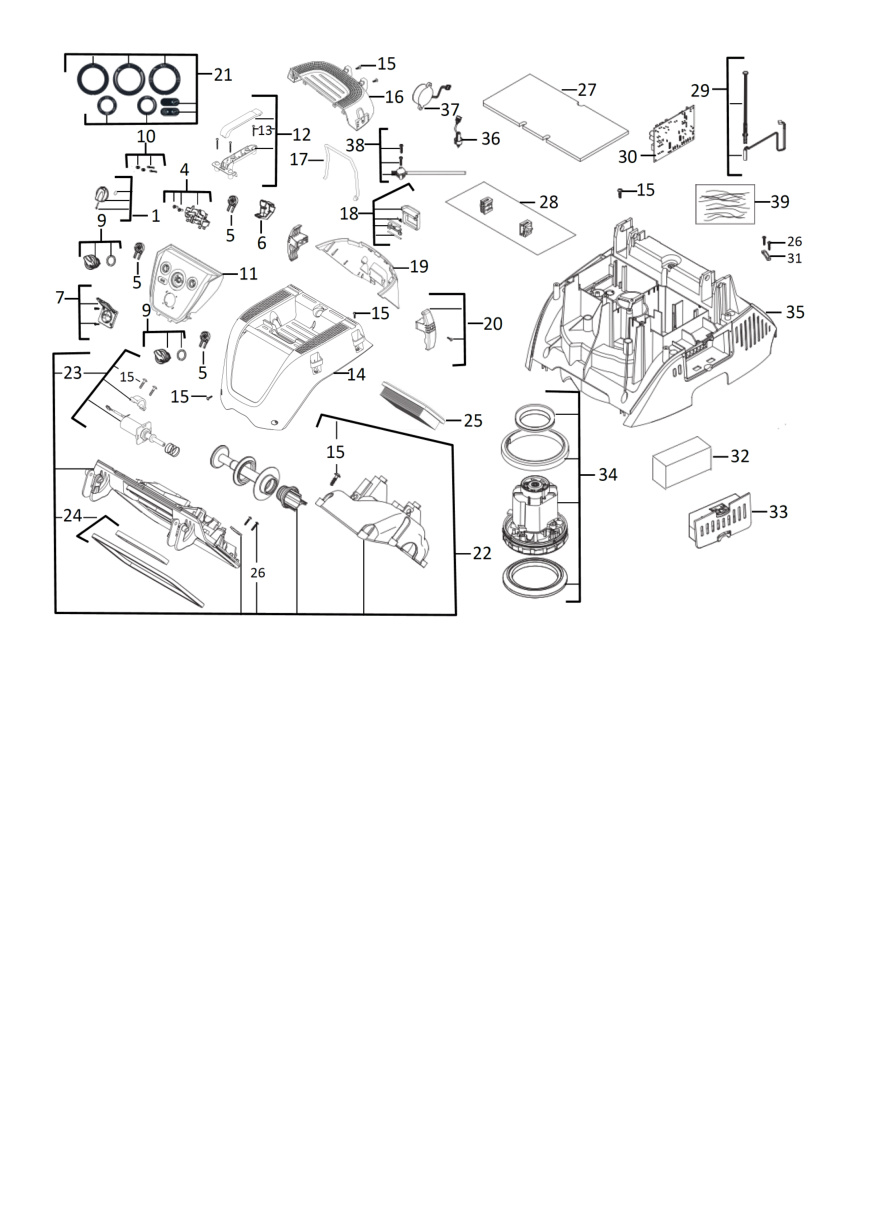

Взрыв-схема Milwaukee AS 4933459415
Сервисная страница Milwaukee AS. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933459415AS30MACAC30LMCLASS70 позицийКатегория: Пылесосы и пылеудаление
Список деталей Milwaukee AS
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | Оригинальная деталь MilwaukeeKNOB | 4931416119 | 1 | 4002395805389 | Доступность уточняется |
| 2 | 0004 | ВыключательSWITCH KIT | 4931461823 | 1 | 4058546040567 | Доступность уточняется |
| 3 | 0005 | Оригинальная деталь MilwaukeePOTENTIOMETER | 4931461824 | 3 | 4058546040574 | Доступность уточняется |
| 4 | 0006 | КрышкаCOVER | 4931461825 | 1 | 4058546040581 | Доступность уточняется |
| 5 | 0007 | Оригинальная деталь MilwaukeeWALL SOCKET | 4931416260 | 1 | 4002395796458 | Доступность уточняется |
| 6 | 0009 | Оригинальная деталь MilwaukeeKNOB | 4931461826 | 2 | 4058546040598 | Доступность уточняется |
| 7 | 0010 | Оригинальная деталь MilwaukeeINDICATOR LIGHT | 4931461868 | 1 | 4058546229689 | Доступность уточняется |
| 8 | 0011 | Оригинальная деталь MilwaukeeCONTROL PANEL KIT | 4931461869 | 1 | 4058546229696 | Доступность уточняется |
| 9 | 0012 | РукояткаHANDLE SET | 4931461828 | 1 | 4058546040611 | Доступность уточняется |
| 10 | 0013 | Деталь не детализирована[TRAD] PART NOT DEATAILED | 1000063920 | 1 | Доступность уточняется | |
| 11 | 0014 | КорпусHOUSING COVER | 4931461830 | 1 | 4058546040635 | Доступность уточняется |
| 12 | 0015 | ВинтSCREW | 4931448663 | 17 | 4002395261819 | Доступность уточняется |
| 13 | 0016 | КорпусHOUSING COVER | 4931461831 | 1 | 4058546040642 | Доступность уточняется |
| 14 | 0017 | Оригинальная деталь MilwaukeeWAISTBELT | 4931461832 | 1 | 4058546040659 | Доступность уточняется |
| 15 | 0018 | Оригинальная деталь MilwaukeeCLAMP | 4931461833 | 1 | 4058546040666 | Доступность уточняется |
| 16 | 0019 | КорпусHOUSING COVER | 4931461834 | 1 | 4058546040673 | Доступность уточняется |
| 17 | 0020 | КрючокHOOK | 4931461835 | 2 | 4058546040680 | Доступность уточняется |
| 18 | 0021 | НаклейкаADHESIVE LABEL | 4931461870 | 1 | 4058546229702 | Доступность уточняется |
| 19 | 0022 | Оригинальная деталь MilwaukeeFRAME CAP | 4931461867 | 1 | 4058546229672 | Доступность уточняется |
| 20 | 0023 | Оригинальная деталь MilwaukeeCOIL | 4931461837 | 1 | 4058546040703 | Доступность уточняется |
| 21 | 0024 | ПрокладкаGASKET | 4931461838 | 1 | 4058546040710 | Доступность уточняется |
| 22 | 0026 | ВинтSCREW | 4931448666 | 4 | 4002395258420 | Доступность уточняется |
| 23 | 0027 | Оригинальная деталь MilwaukeeFOAM SLUG | 4931461839 | 1 | 4058546040727 | Доступность уточняется |
| 24 | 0028 | Оригинальная деталь MilwaukeeHOLDING DEVICE | 4931461840 | 1 | 4058546040734 | Доступность уточняется |
| 25 | 0029 | Оригинальная деталь MilwaukeeGAUGE | 4931461841 | 1 | 4058546040741 | Доступность уточняется |
| 26 | 0030 | Оригинальная деталь MilwaukeeELECTRONIC | 4931461871 | 1 | 4058546229719 | Доступность уточняется |
| 27 | 0031 | КабельCABLE JOINT | 4931416316 | 2 | Больше не поставляется | |
| 28 | 0032 | ПредохранительDIFFUSER | 4931461843 | 1 | 4058546040765 | Доступность уточняется |
| 29 | 0033 | КрышкаCOVER | 4931461844 | 1 | 4058546040772 | Доступность уточняется |
| 30 | 0034 | Оригинальная деталь MilwaukeeMOTOR ASSEMBLY | 4931461845 | 1 | 4058546229450 | Доступность уточняется |
| 31 | 0035 | КорпусHOUSING COVER | 4931461872 | 1 | 4058546229726 | Доступность уточняется |
| 32 | 0036 | Оригинальная деталь MilwaukeeGAUGE | 4931461873 | 1 | 4058546229733 | Доступность уточняется |
| 33 | 0037 | Оригинальная деталь MilwaukeeGAUGE | 4931461874 | 1 | 4058546229740 | Доступность уточняется |
| 34 | 0038 | Оригинальная деталь MilwaukeeGAUGE | 4931461875 | 1 | 4058546229757 | Доступность уточняется |
| 35 | 0039 | КонденсаторCAPACITOR | 4931461847 | 1 | 4058546229474 | Доступность уточняется |
| 36 | 0040 | Оригинальная деталь MilwaukeeSHOCK ABSORBER | 4931461848 | 1 | 4058546229481 | Доступность уточняется |
| 37 | 0041 | Оригинальная деталь MilwaukeeCONNECTION SET | 4931416317 | 1 | Больше не поставляется | |
| 38 | 0042 | Оригинальная деталь MilwaukeeSTAPLE | 4931461849 | 2 | 4058546229498 | Доступность уточняется |
| 39 | 0043 | Соединительный кабельCONNECTION CABLE | 4931446489 | 1 | 4002395877164 | Доступность уточняется |
| 40 | 0044 | Оригинальная деталь MilwaukeeBODY | 4931461850 | 1 | 4058546229504 | Доступность уточняется |
| 41 | 0045 | ПружинаCONTACT SPRING | 4931461851 | 1 | 4058546229511 | Доступность уточняется |
| 42 | 0046 | МагнитMAGNET.DISC FASTEN. | 4931461852 | 1 | 4058546229528 | Доступность уточняется |
| 43 | 0047 | КрышкаCOVER | 4931461853 | 1 | 4058546229535 | Доступность уточняется |
| 44 | 0048 | ПрокладкаGASKET | 4931461854 | 1 | 4058546229542 | Доступность уточняется |
| 45 | 0049 | Оригинальная деталь MilwaukeeTANK | 4931461855 | 1 | 4058546229559 | Доступность уточняется |
| 46 | 0050 | Оригинальная деталь MilwaukeeROLL | 4931461856 | 1 | 4058546229566 | Доступность уточняется |
| 47 | 0051 | ВинтSCREW | 4931461857 | 1 | 4058546229573 | Доступность уточняется |
| 48 | 0052 | Оригинальная деталь MilwaukeeAXLE | 4931416336 | 1 | 4002395797998 | Доступность уточняется |
| 49 | 0053 | Оригинальная деталь MilwaukeeROLL | 4931461858 | 2 | 4058546229580 | Доступность уточняется |
| 50 | 0054 | ВтулкаSLEEVE | 4931416339 | 2 | 4002395795185 | Доступность уточняется |
| 51 | 0055 | КрышкаCOVER | 4931461859 | 2 | 4058546229597 | Доступность уточняется |
| 52 | 0056 | Оригинальная деталь MilwaukeeWAISTBELT | 4931461860 | 1 | 4058546229603 | Доступность уточняется |
| 53 | 0059 | Оригинальная деталь MilwaukeeSUCTION HOSE | 4931461861 | 1 | 4058546229610 | Доступность уточняется |
| 54 | 0060 | Оригинальная деталь MilwaukeeADAPTER | 4931461862 | 1 | 4058546229627 | Доступность уточняется |
| 55 | 0061 | Оригинальная деталь MilwaukeeMUFF | 4931416458 | 1 | 4002395847167 | Доступность уточняется |
| 56 | 0062 | Оригинальная деталь MilwaukeeADAPTER | 4931416166 | 1 | 4002395805495 | Доступность уточняется |
| 57 | 0063 | Оригинальная деталь MilwaukeeMUFF | 4931416173 | 1 | 4002395805501 | Доступность уточняется |
| 58 | 0064 | Оригинальная деталь MilwaukeeSUCTION TUBE (3 pc) | 4931461863 | 1 | 4058546229634 | Доступность уточняется |
| 59 | 0065 | Оригинальная деталь MilwaukeeFLOOR TOOL | 4931448691 | 1 | 4002395256471 | Доступность уточняется |
| 60 | 0066 | Оригинальная деталь MilwaukeeNOZZLE | 4931416284 | 1 | 4002395797097 | Доступность уточняется |
| 61 | 0067 | Оригинальная деталь MilwaukeeNOZZLE | 4931416283 | 1 | 4002395797080 | Доступность уточняется |
| 62 | 0068 | РазъёмCONNECTOR | 4931447294 | 1 | 4002395251490 | Доступность уточняется |
| 63 | 0069 | Заводская табличкаRATING PLATE | 4931461876 | 1 | 4058546229764 | Доступность уточняется |
| 64 | 0070 | НаклейкаADHESIVE LABEL | 4931461865 | 1 | 4058546229658 | Доступность уточняется |
| 65 | 0072 | НаклейкаADHESIVE LABEL | 4931461877 | 1 | 4058546229771 | Доступность уточняется |
| 66 | 0074 | РазъёмADAPTOR / CONNECTOR | 4931463999 | 1 | 4058546270490 | Доступность уточняется |
| 67 | 0080 | ЗаглушкаHOSE INLET PLUG | 4931479727 | 1 | 4058546394905 | Доступность уточняется |
| 68 | 0025 | Оригинальная деталь MilwaukeePTFE FLAT FILTER - 1PC | 4932459687 | 1 | 4058546028596 | Доступность уточняется |
| 69 | 0057 | Оригинальная деталь MilwaukeeDISPOSAL BAGS (30L) - 5PCS | 4932459690 | 1 | 4058546028626 | Доступность уточняется |
| 70 | 0058 | Оригинальная деталь MilwaukeeAS 30/42 FLEECE FILTER BAGS - 5PCS | 4932459689 | 1 | 4058546028619 | Доступность уточняется |
Нужна деталь?
Пришлите модель AS, артикул 4933459415 и номер позиции на схеме.
