Шлифовальная машина Milwaukee AP14-2 200 E — взрыв-схема
Сервисная страница: Шлифовальная машина Milwaukee AP14-2 200 E. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AP14-2 200 EАртикул инструмента: 4933432800Код схемы: 400046317652 позицииКатегория: Шлифовальные и полировальные машины

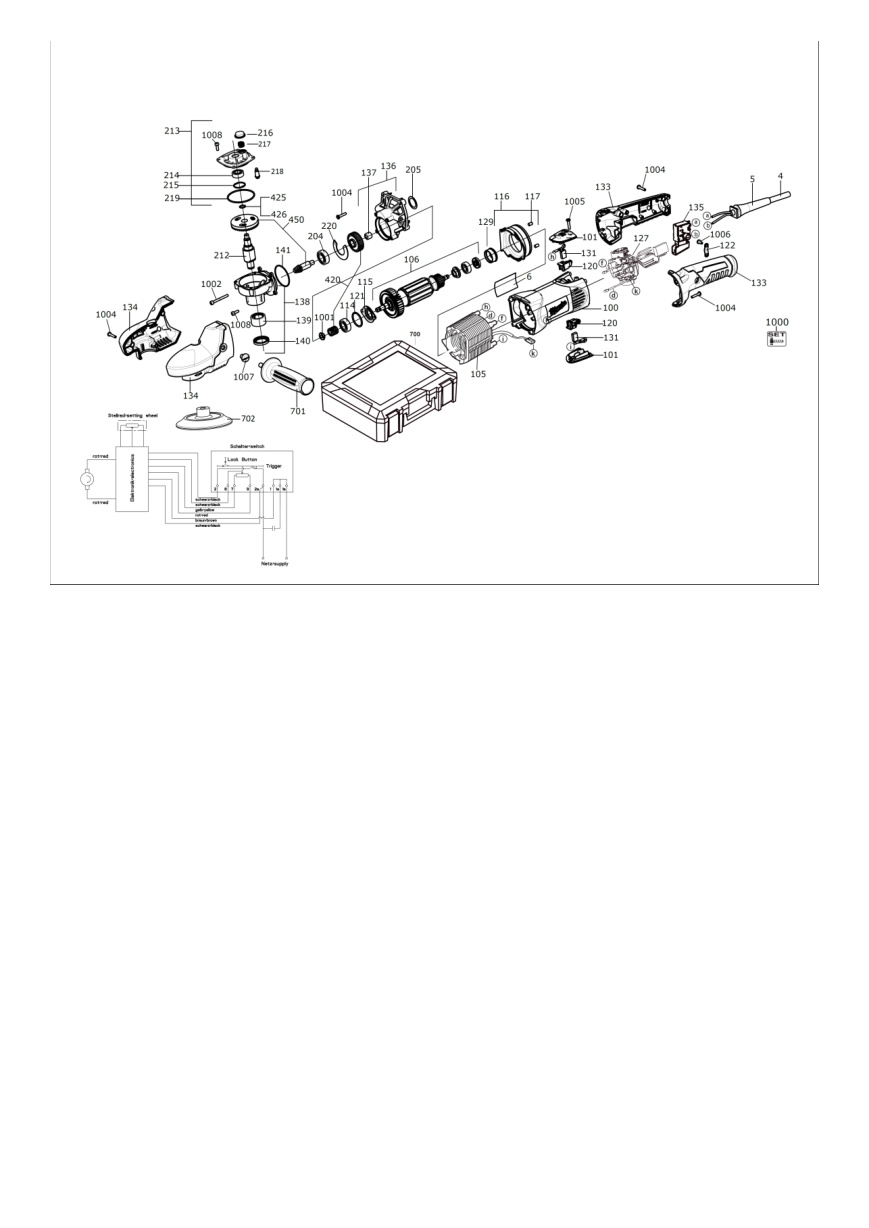

Схема инструмента
Список деталей: Шлифовальная машина Milwaukee AP14-2 200 E
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624729товар | 1 | 4002395865819 | |
| 2 | 0005 | ВтулкаCABLE ENTRY SLEEVE | 4931359575товар | 1 | 4002395653607 | |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931476734товар | 1 | 4058546391812 | |
| 4 | 0100 | Комплект корпуса в сбореHOUSING SET ASSY | 4931432849товар | 1 | 4002395874712 | |
| 5 | 0101 | КрышкаCOVER | 4931378566товар | 2 | 4002395684199 | |
| 6 | 0105 | СтаторELECTRIC FIELD | 4931463366товар | 1 | 4002395175390 | |
| 7 | 0106 | Якорь в сбореARMATURE ASSEMBLY | 4931442923товар | 1 | 4002395884711 | |
| 8 | 0114 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931368037товар | 1 | 4002395670642 | |
| 9 | 0115 | Крышка подшипникаBEARING COVER | 4931432843товар | 1 | 4002395866540 | |
| 10 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931378135товар | 1 | 4002395683123 | |
| 11 | 0117 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931409768товар | 2 | 4002395847617 | |
| 12 | 0120 | ЩёткодержательBRUSH HOLDER | 4931382268товар | 2 | 4002395690961 | |
| 13 | 0121 | Уплотнительное кольцоSEAL RING | 4931623961товар | 1 | 4002395704934 | |
| 14 | 0122 | Зажим кабеляCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 15 | 0127 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 4931463364товар | 1 | 4058546241520 | |
| 16 | 0129 | ПодшипникBEARING SLEEVE | 4931326953товар | 1 | 4002395607846 | |
| 17 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931381391товар | 1 | 4002395726936 | |
| 18 | 0133 | РукояткаHANDLE HALF | 4931432810товар | 1 | 4002395867103 | |
| 19 | 0134 | Корпус редуктораGEAR BOX | 4931432820товар | 1 | 4002395867110 | |
| 20 | 0135 | Оригинальная деталь MilwaukeePOTENTIOMETER | 4931432833товар | 1 | 4002395872527 | |
| 21 | 0136 | Корпус редуктораGEAR BOX | 4931432834товар | 1 | 4002395866984 | |
| 22 | 0137 | ВтулкаSLEEVE N874989 HKO 0810 | 4931912093товар | 1 | 4002395706464 | |
| 23 | 0138 | Корпус редуктораGEAR BOX | 4931432835товар | 1 | 4002395866991 | |
| 24 | 0139 | Игольчатый подшипникNEEDLE BEARING | 4931624726товар | 1 | 4002395865192 | |
| 25 | 0140 | Уплотнительное кольцоSEAL RING N874724 22X30X4 | 4931928566товар | 1 | 4002395706686 | |
| 26 | 0141 | Уплотнительное кольцоO-RING | 4931624728товар | 1 | 4002395865802 | |
| 27 | 0204 | Шариковый подшипникBALL BEARING | 4931624724товар | 1 | 4002395865178 | |
| 28 | 0205 | ШайбаWASHER | 4931362085товар | 1 | 4002395660254 | |
| 29 | 0212 | ШпиндельSPINDLE | 4931432828товар | 1 | 4002395865147 | |
| 30 | 0213 | Корпус редуктораGEAR BOX COVER | 4931432832товар | 1 | 4002395866977 | |
| 31 | 0214 | Шариковый подшипникBALL BEARING | 4931624725товар | 1 | 4002395865185 | |
| 32 | 0215 | Стопорное кольцоLOCKING RING D 472 22X1 | 4931613683товар | 1 | 4002395694181 | |
| 33 | 0216 | КрышкаCOVER | 4931432839товар | 1 | 4002395867127 | |
| 34 | 0217 | Пружина сжатияPRESSURE SPRING | 4931303788товар | 1 | 4002395592050 | |
| 35 | 0218 | Фиксирующий болтLOCKING BOLT | 4931362321товар | 1 | 4002395660599 | |
| 36 | 0219 | Уплотнительное кольцоSEAL RING N874701 40X2 | 4931623679товар | 1 | 4002395703340 | |
| 37 | 0220 | ПружинаCUP SPRING | 4931432840товар | 1 | 4002395865161 | |
| 38 | 0420 | ШпиндельSPINDLE GEAR | 4931442379товар | 1 | 4002395877713 | |
| 39 | 0425 | ДискDISC N874237 8,1X12X0,1 | 4931808410товар | 1 | 4002395706143 | |
| 40 | 0426 | ДискDISC N874237 8,1X12X0,2 | 4931908727товар | 1 | 4002395706419 | |
| 41 | 0450 | Коническая зубчатая параBEVEL GEAR PAIR | 4931442378товар | 1 | 4002395877720 | |
| 42 | 0700 | КейсCARRYING CASE SIZE2 MET | 4932383162товар | 1 | ||
| 43 | 0701 | Оригинальная деталь MilwaukeeHOLDING GRIP | 4931369805товар | 1 | 4002395674244 | |
| 44 | 0702 | Оригинальная деталь MilwaukeePolish Back Pad M14 HL 125mm-1pc | 4932430394товар | 1 | 4002395380558 | |
| 45 | 1000 | Оригинальная деталь MilwaukeeCONNECTION SET | 4931432799товар | 1 | 4002395885503 | |
| 46 | 1001 | ГайкаNUT | 4931326952товар | 1 | 4002395607839 | |
| 47 | 1002 | ВинтSCREW | 4931624732товар | 2 | 4002395872534 | |
| 48 | 1004 | ВинтSCREW N874101-1 SHR H-K4X18 T15 | 4931624515товар | 14 | 4002395757367 | |
| 49 | 1005 | ВинтSCREW | 4931623591товар | 2 | 4002395703005 | |
| 50 | 1006 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 51 | 1007 | ВинтSCREW | 4931624733товар | 2 | 4002395885527 | |
| 52 | 1008 | ВинтSCREW | 4931624581товар | 6 | 4002395768295 |
