Шлифовка · схема и детали

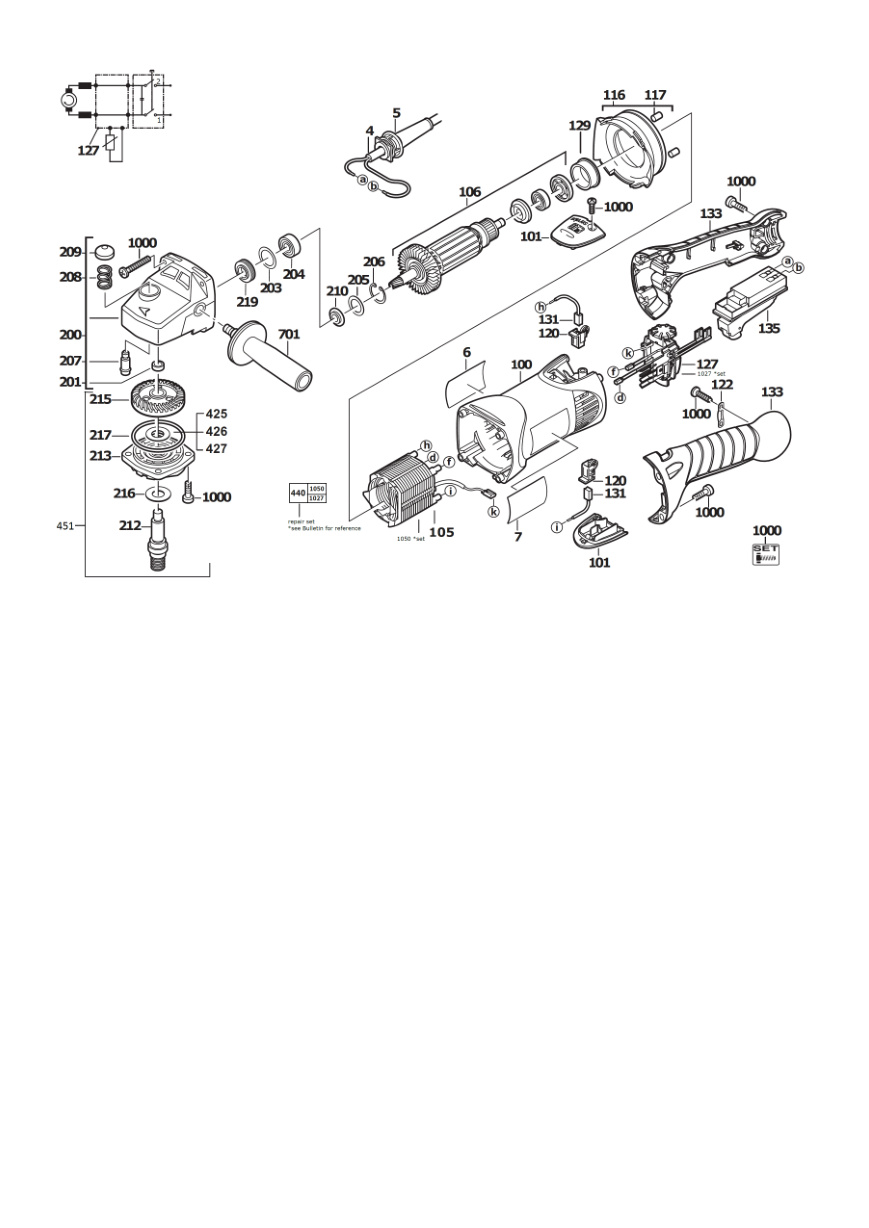

Взрыв-схема Milwaukee AP12QE 4933449380
Сервисная страница Milwaukee AP12QE. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933449380AP12QE400045579440 позицийКатегория: Шлифовальные и полировальные машины
Список деталей Milwaukee AP12QE
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624510 | 1 | 4002395827220 | Доступность уточняется |
| 2 | 0005 | Защитный кожухPROTECTING COVER | 4931409552 | 1 | 4002395801107 | Доступность уточняется |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931476731 | 1 | 4058546391782 | Доступность уточняется |
| 4 | 0007 | Заводская табличкаTYPE PLATE | 4931378806 | 1 | 4002395684755 | Доступность уточняется |
| 5 | 0100 | Корпус двигателяMOTOR HOUSING | 4931378768 | 1 | 4002395684601 | Доступность уточняется |
| 6 | 0101 | КрышкаCOVER | 4931378566 | 2 | 4002395684199 | Доступность уточняется |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931463366 | 1 | 4002395175390 | Доступность уточняется |
| 8 | 0106 | ЯкорьARMATURE | 4931455385 | 1 | 4058546041625 | Доступность уточняется |
| 9 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931378135 | 1 | 4002395683123 | Доступность уточняется |
| 10 | 0117 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931409768 | 2 | 4002395847617 | Доступность уточняется |
| 11 | 0120 | ЩёткодержательBRUSH HOLDER | 4931382268 | 2 | 4002395690961 | Доступность уточняется |
| 12 | 0122 | Зажим кабеляCABLE COLLAR | 4931256500 | 1 | 4002395586547 | Доступность уточняется |
| 13 | 0127 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 4931463361 | 1 | 4002395175352 | Доступность уточняется |
| 14 | 0129 | ПодшипникBEARING SLEEVE | 4931326953 | 1 | 4002395607846 | Доступность уточняется |
| 15 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931381391 | 1 | 4002395726936 | Доступность уточняется |
| 16 | 0133 | РукояткаHANDLE | 4931378765 | 1 | 4002395684595 | Доступность уточняется |
| 17 | 0135 | ВыключательSWITCH | 4931378983 | 1 | 4002395714629 | Доступность уточняется |
| 18 | 0200 | Корпус редуктораGEAR BOX | 4931412273 | 1 | 4002395798926 | Доступность уточняется |
| 19 | 0201 | ВтулкаSLEEVE N874989 HKO 0810 | 4931912093 | 1 | 4002395706464 | Доступность уточняется |
| 20 | 0203 | ШайбаWASHER | 4931362085 | 1 | 4002395660254 | Доступность уточняется |
| 21 | 0204 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931368037 | 1 | 4002395670642 | Доступность уточняется |
| 22 | 0205 | ДискDISC | 4931622761 | 1 | 4002395699056 | Доступность уточняется |
| 23 | 0206 | Стопорное кольцоLOCKING RING | 4931616614 | 1 | 4002395694624 | Доступность уточняется |
| 24 | 0207 | Фиксирующий болтLOCKING BOLT | 4931326929 | 1 | 4002395607785 | Доступность уточняется |
| 25 | 0208 | Пружина сжатияPRESSURE SPRING | 4931326942 | 1 | 4002395607822 | Доступность уточняется |
| 26 | 0209 | КнопкаPUSH-BUTTON | 4931326930 | 1 | 4002395607792 | Доступность уточняется |
| 27 | 0210 | ШайбаWASHER | 4931624287 | 1 | 4002395732098 | Доступность уточняется |
| 28 | 0212 | ШпиндельSPINDLE | 4931409808 | 1 | 4002395837168 | Доступность уточняется |
| 29 | 0213 | ПодшипникBEARING END PLATE | 4931378310 | 1 | 4002395683789 | Доступность уточняется |
| 30 | 0215 | Оригинальная деталь MilwaukeeWHEEL | 4931455384 | 1 | 4058546041588 | Доступность уточняется |
| 31 | 0216 | ДискDISC | 4931623480 | 1 | 4002395702398 | Доступность уточняется |
| 32 | 0217 | Уплотнительное кольцоSEAL RING | 4931623590 | 1 | 4002395702992 | Доступность уточняется |
| 33 | 0219 | Маслоудерживающий дискGREASE RETAIN.DISC | 4931378280 | 1 | 4002395683703 | Доступность уточняется |
| 34 | 0425 | ДискDISC N874237 12,2X22X0,1 | 4931808473 | 1 | 4002395727544 | Доступность уточняется |
| 35 | 0426 | ДискDISC N874237 12,2X22X0,2 | 4931925940 | 1 | 4002395706624 | Доступность уточняется |
| 36 | 0427 | ДискDISC | 4931624256 | 1 | 4002395723379 | Доступность уточняется |
| 37 | 0440 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931463376 | 1 | 4058546245054 | Доступность уточняется |
| 38 | 0451 | ШпиндельGRINDING SPINDLE | 4931455853 | 1 | 4058546041571 | Доступность уточняется |
| 39 | 0701 | Оригинальная деталь MilwaukeeHOLDING GRIP | 4931369805 | 1 | 4002395674244 | Доступность уточняется |
| 40 | 1000 | Комплект болтовBOLT SET | 4931378570 | 1 | 4002395684205 | Доступность уточняется |
Нужна деталь?
Пришлите модель AP12QE, артикул 4933449380 и номер позиции на схеме.
