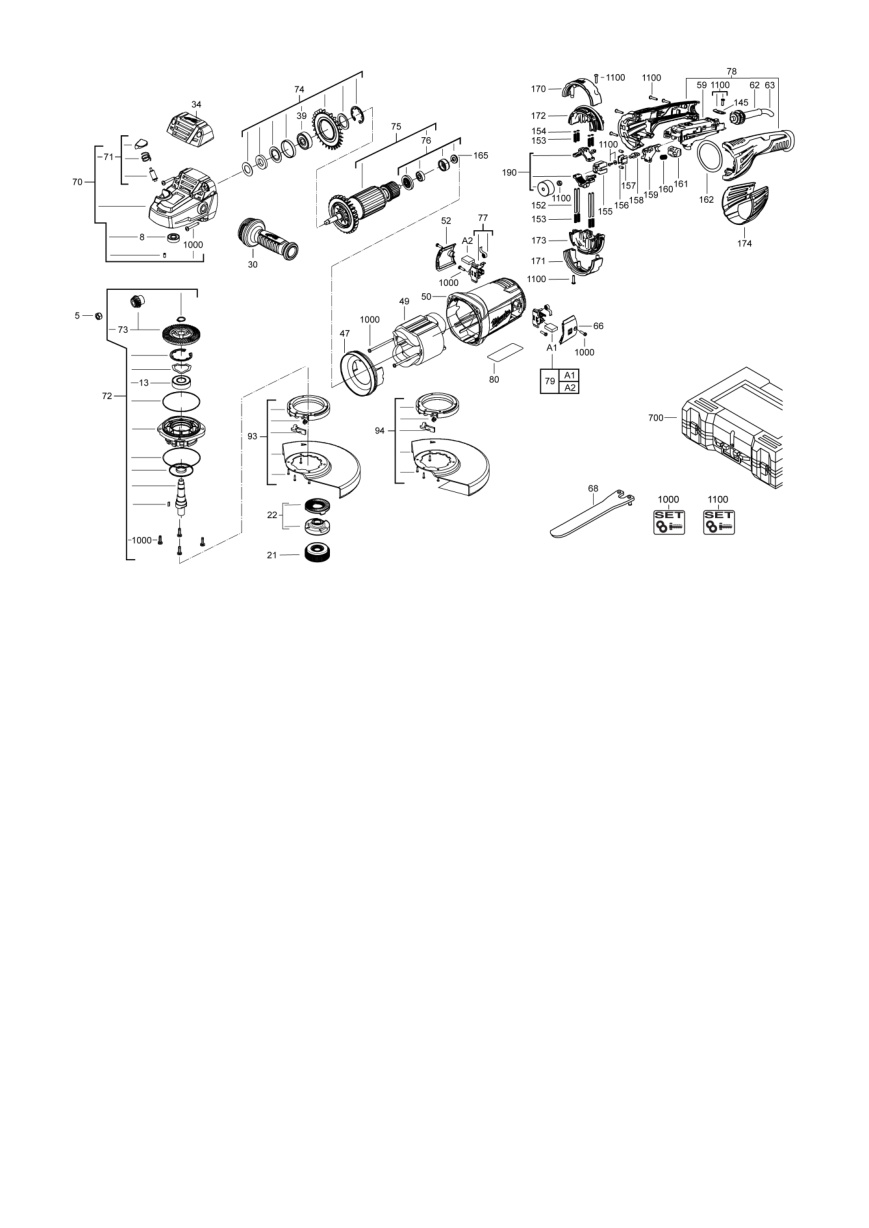

Взрыв-схема Milwaukee AGVKB24 4933471465
Сервисная страница Milwaukee AGVKB24. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933471465AGVKB24230EKX52 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee AGVKB24
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0005 | ГайкаNUT | 4931441045 | 1 | 4002395862603 | Доступность уточняется |
| 2 | 0008 | ПодшипникBEARING | 4931441046 | 1 | 4002395862610 | Доступность уточняется |
| 3 | 0013 | ПодшипникBEARING | 4931441047 | 1 | 4002395862627 | Доступность уточняется |
| 4 | 0021 | ГайкаFIXTEC-NUT BULK | 4931468392 | 1 | 4058546320768 | Доступность уточняется |
| 5 | 0022 | ФланецFLANGE WASHER | 4931468983 | 1 | 4058546342197 | Доступность уточняется |
| 6 | 0030 | РукояткаHANDLE COMPL. | 4931441051 | 1 | 4002395863358 | Доступность уточняется |
| 7 | 0034 | Корпус редуктораGEAR BOX | 4931441052 | 1 | 4002395863365 | Доступность уточняется |
| 8 | 0039 | ПодшипникBEARING | 4931441053 | 1 | 4002395863372 | Доступность уточняется |
| 9 | 0047 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931441054 | 1 | 4002395863389 | Доступность уточняется |
| 10 | 0049 | СтаторELECTRIC FIELD | 4931468970 | 1 | 4058546320911 | Доступность уточняется |
| 11 | 0050 | Комплект корпуса в сбореHOUSING SET ASSY | 4931468971 | 1 | 4058546320928 | Доступность уточняется |
| 12 | 0052 | Крышка щётокBRUSH COVER | 4931441058 | 1 | 4002395864027 | Доступность уточняется |
| 13 | 0059 | ВыключательSWITCH | 4931468387 | 1 | 4058546300296 | Доступность уточняется |
| 14 | 0062 | Защитный кожухPROTECTING COVER | 4931387206 | 1 | 4002395746798 | Доступность уточняется |
| 15 | 0063 | Соединительный кабельCONNECTION CABLE | 4931455392 | 1 | 4002395174911 | Доступность уточняется |
| 16 | 0066 | Крышка щётокBRUSH COVER | 4931441074 | 1 | 4002395861347 | Доступность уточняется |
| 17 | 0070 | Комплект шестерёнGEAR KIT | 4931468972 | 1 | 4058546320935 | Доступность уточняется |
| 18 | 0071 | Элемент блокировкиINTERLOCK ELEMENT | 4931468973 | 1 | 4058546320942 | Доступность уточняется |
| 19 | 0072 | ШпиндельSPINDLE | 4931468974 | 1 | 4058546320959 | Доступность уточняется |
| 20 | 0073 | Коническая зубчатая параBEVEL GEAR PAIR | 4931441097 | 1 | 4002395863488 | Доступность уточняется |
| 21 | 0074 | Комплект подшипниковBEARING KIT | 4931441098 | 1 | 4002395863495 | Доступность уточняется |
| 22 | 0075 | ЯкорьARMATURE | 4931468975 | 1 | 4058546320966 | Доступность уточняется |
| 23 | 0076 | Шариковый подшипникBALL BEARING | 4931468982 | 1 | 4058546342180 | Доступность уточняется |
| 24 | 0077 | Щёткодержатель в сбореBRUSH HOLDER COMPL. | 4931441102 | 1 | 4002395864133 | Доступность уточняется |
| 25 | 0078 | РукояткаHANDLE COMPL. | 4931468156 | 1 | 4058546299996 | Доступность уточняется |
| 26 | 0079 | Комплект угольных щётокCARBON BRUSH SET | 4931441104 | 1 | 4002395864157 | Доступность уточняется |
| 27 | 0080 | Заводская табличкаRATING PLATE | 4931468385 | 1 | 4058546300272 | Доступность уточняется |
| 28 | 0093 | Защитный кожухGUARD CAP | 201257002 | 1 | 4002395801732 | Доступность уточняется |
| 29 | 0094 | Защитный кожух для резкиCUTTING GUARD | 4931428099 | 1 | Больше не поставляется | |
| 30 | 0145 | Зажим кабеляCABLE COLLAR | 4931329273 | 1 | 4002395610617 | Доступность уточняется |
| 31 | 0152 | Оригинальная деталь MilwaukeeCYLINDER PIN | 4931468169 | 1 | 4058546342753 | Доступность уточняется |
| 32 | 0153 | ПружинаSPRING | 4931468172 | 1 | 4058546300128 | Доступность уточняется |
| 33 | 0154 | ПружинаSPRING RING | 4931622665 | 1 | 4058546342821 | Доступность уточняется |
| 34 | 0155 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931468164 | 1 | 4058546300067 | Доступность уточняется |
| 35 | 0156 | РоликROLLER | 4931468165 | 2 | 4058546300074 | Доступность уточняется |
| 36 | 0157 | Оригинальная деталь MilwaukeeSLIDE | 4931468163 | 1 | 4058546300050 | Доступность уточняется |
| 37 | 0158 | Оригинальная деталь MilwaukeePISTON | 4931468161 | 1 | 4058546300043 | Доступность уточняется |
| 38 | 0159 | РычагLEVER | 4931468157 | 1 | 4058546300005 | Доступность уточняется |
| 39 | 0160 | Пружина сжатияPRESSURE SPRING | 4931402039 | 1 | 4002395758630 | Доступность уточняется |
| 40 | 0161 | Оригинальная деталь MilwaukeeBUTTON | 4931468170 | 1 | 4058546299590 | Доступность уточняется |
| 41 | 0162 | Пружинная шайбаSPRING WASHER | 4931468174 | 1 | 4058546300135 | Доступность уточняется |
| 42 | 0165 | ШайбаFELT WASHER | 4931357000 | 1 | 4002395648450 | Доступность уточняется |
| 43 | 0170 | КорпусHOUSING | 4931468151 | 1 | 4058546299958 | Доступность уточняется |
| 44 | 0171 | КорпусHOUSING BOTTOM | 4931468152 | 1 | 4058546299965 | Доступность уточняется |
| 45 | 0172 | Оригинальная деталь MilwaukeeINSIDE RING | 4931468370 | 1 | 4058546300197 | Доступность уточняется |
| 46 | 0173 | Оригинальная деталь MilwaukeeINSIDE RING | 4931468373 | 1 | 4058546300227 | Доступность уточняется |
| 47 | 0174 | Защитный кожухDUST GUARD | 4931468162 | 1 | 4058546320737 | Доступность уточняется |
| 48 | 0190 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931468978 | 1 | 4058546323929 | Доступность уточняется |
| 49 | 0700 | КейсCARRYING CASE | 4931441113 | 1 | Больше не поставляется | |
| 50 | 1000 | Комплект болтовBOLT SET | 4931441114 | 1 | 4002395861408 | Доступность уточняется |
| 51 | 1100 | Оригинальная деталь MilwaukeeCONNECTION SET | 4931468977 | 1 | 4058546321222 | Доступность уточняется |
| 52 | 0068 | Оригинальная деталь MilwaukeeKEY | 4932345712 | 1 | 4002395305551 | Доступность уточняется |
Нужна деталь?
Пришлите модель AGVKB24, артикул 4933471465 и номер позиции на схеме.
