Угловая шлифовальная машина Milwaukee AGVKB 24 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee AGVKB 24. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AGVKB 24Артикул инструмента: 4933471464Код схемы: 493347146452 позицииКатегория: Угловые шлифовальные машины

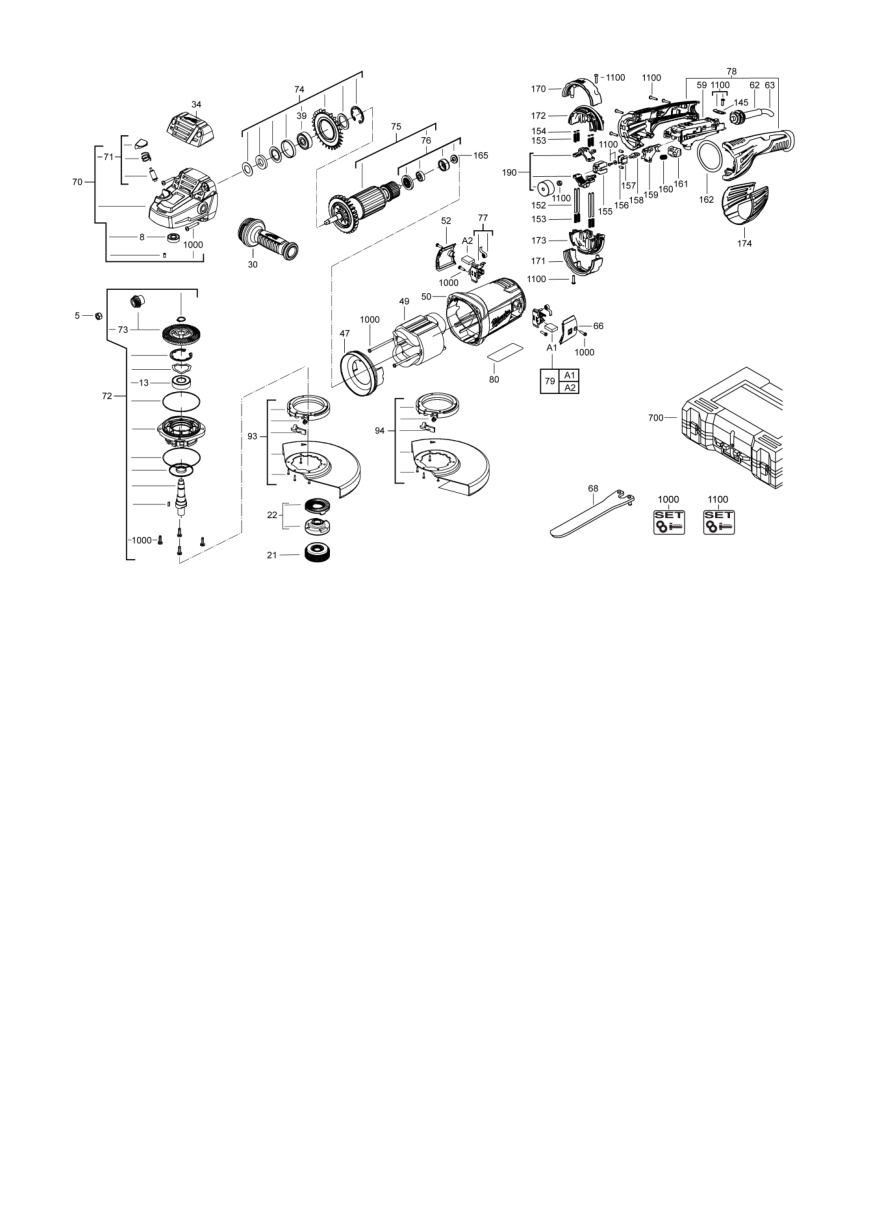

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee AGVKB 24
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0005 | ГайкаNUT | 4931441045товар | 1 | 4002395862603 | |
| 2 | 0008 | ПодшипникBEARING | 4931441046товар | 1 | 4002395862610 | |
| 3 | 0013 | ПодшипникBEARING | 4931441047товар | 1 | 4002395862627 | |
| 4 | 0021 | ГайкаFIXTEC-NUT BULK | 4931468392товар | 1 | 4058546320768 | |
| 5 | 0022 | ФланецFLANGE WASHER | 4931468983товар | 1 | 4058546342197 | |
| 6 | 0030 | РукояткаHANDLE COMPL. | 4931441051товар | 1 | 4002395863358 | |
| 7 | 0034 | Корпус редуктораGEAR BOX | 4931441052товар | 1 | 4002395863365 | |
| 8 | 0039 | ПодшипникBEARING | 4931441053товар | 1 | 4002395863372 | |
| 9 | 0047 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931441054товар | 1 | 4002395863389 | |
| 10 | 0049 | СтаторELECTRIC FIELD | 4931468970товар | 1 | 4058546320911 | |
| 11 | 0050 | Комплект корпуса в сбореHOUSING SET ASSY | 4931468971товар | 1 | 4058546320928 | |
| 12 | 0052 | Крышка щётокBRUSH COVER | 4931441058товар | 1 | 4002395864027 | |
| 13 | 0059 | ВыключательSWITCH | 4931468386товар | 1 | 4058546300289 | |
| 14 | 0062 | Защитный кожухPROTECTING COVER | 4931387206товар | 1 | 4002395746798 | |
| 15 | 0063 | Соединительный кабельCONNECTION CABLE | 4931455392товар | 1 | 4002395174911 | |
| 16 | 0066 | Крышка щётокBRUSH COVER | 4931441074товар | 1 | 4002395861347 | |
| 17 | 0070 | Комплект шестерёнGEAR KIT | 4931468972товар | 1 | 4058546320935 | |
| 18 | 0071 | Элемент блокировкиINTERLOCK ELEMENT | 4931468973товар | 1 | 4058546320942 | |
| 19 | 0072 | ШпиндельSPINDLE | 4931468974товар | 1 | 4058546320959 | |
| 20 | 0073 | Коническая зубчатая параBEVEL GEAR PAIR | 4931441097товар | 1 | 4002395863488 | |
| 21 | 0074 | Комплект подшипниковBEARING KIT | 4931441098товар | 1 | 4002395863495 | |
| 22 | 0075 | ЯкорьARMATURE | 4931468975товар | 1 | 4058546320966 | |
| 23 | 0076 | Шариковый подшипникBALL BEARING | 4931468982товар | 1 | 4058546342180 | |
| 24 | 0077 | Щёткодержатель в сбореBRUSH HOLDER COMPL. | 4931441102товар | 1 | 4002395864133 | |
| 25 | 0078 | РукояткаHANDLE COMPL. | 4931468156товар | 1 | 4058546299996 | |
| 26 | 0079 | Комплект угольных щётокCARBON BRUSH SET | 4931441104товар | 1 | 4002395864157 | |
| 27 | 0080 | Заводская табличкаRATING PLATE | 4931468393товар | 1 | 4058546300319 | |
| 28 | 0093 | Защитный кожухGUARD CAP | 201257002товар | 1 | 4002395801732 | |
| 29 | 0094 | Защитный кожух для резкиCUTTING GUARD | 4931428099товар | 1 | ||
| 30 | 0145 | Зажим кабеляCABLE COLLAR | 4931329273товар | 1 | 4002395610617 | |
| 31 | 0152 | Оригинальная деталь MilwaukeeCYLINDER PIN | 4931468169товар | 1 | 4058546342753 | |
| 32 | 0153 | ПружинаSPRING | 4931468172товар | 1 | 4058546300128 | |
| 33 | 0154 | ПружинаSPRING RING | 4931622665товар | 1 | 4058546342821 | |
| 34 | 0155 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931468164товар | 1 | 4058546300067 | |
| 35 | 0156 | РоликROLLER | 4931468165товар | 1 | 4058546300074 | |
| 36 | 0157 | Оригинальная деталь MilwaukeeSLIDE | 4931468163товар | 1 | 4058546300050 | |
| 37 | 0158 | Оригинальная деталь MilwaukeePISTON | 4931468161товар | 1 | 4058546300043 | |
| 38 | 0159 | РычагLEVER | 4931468157товар | 1 | 4058546300005 | |
| 39 | 0160 | Пружина сжатияPRESSURE SPRING | 4931402039товар | 1 | 4002395758630 | |
| 40 | 0161 | Оригинальная деталь MilwaukeeBUTTON | 4931468170товар | 1 | 4058546299590 | |
| 41 | 0162 | Пружинная шайбаSPRING WASHER | 4931468174товар | 1 | 4058546300135 | |
| 42 | 0165 | ШайбаFELT WASHER | 4931357000товар | 1 | 4002395648450 | |
| 43 | 0170 | КорпусHOUSING | 4931468151товар | 1 | 4058546299958 | |
| 44 | 0171 | КорпусHOUSING BOTTOM | 4931468152товар | 1 | 4058546299965 | |
| 45 | 0172 | Оригинальная деталь MilwaukeeINSIDE RING | 4931468370товар | 1 | 4058546300197 | |
| 46 | 0173 | Оригинальная деталь MilwaukeeINSIDE RING | 4931468373товар | 1 | 4058546300227 | |
| 47 | 0174 | Защитный кожухDUST GUARD | 4931468162товар | 1 | 4058546320737 | |
| 48 | 0190 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931468978товар | 1 | 4058546323929 | |
| 49 | 0700 | КейсCARRYING CASE | 4931441113товар | 1 | ||
| 50 | 1000 | Комплект болтовBOLT SET | 4931441114товар | 1 | 4002395861408 | |
| 51 | 1100 | Оригинальная деталь MilwaukeeCONNECTION SET | 4931468977товар | 1 | 4058546321222 | |
| 52 | 0068 | Оригинальная деталь MilwaukeeKEY | 4932345712товар | 1 | 4002395305551 |
