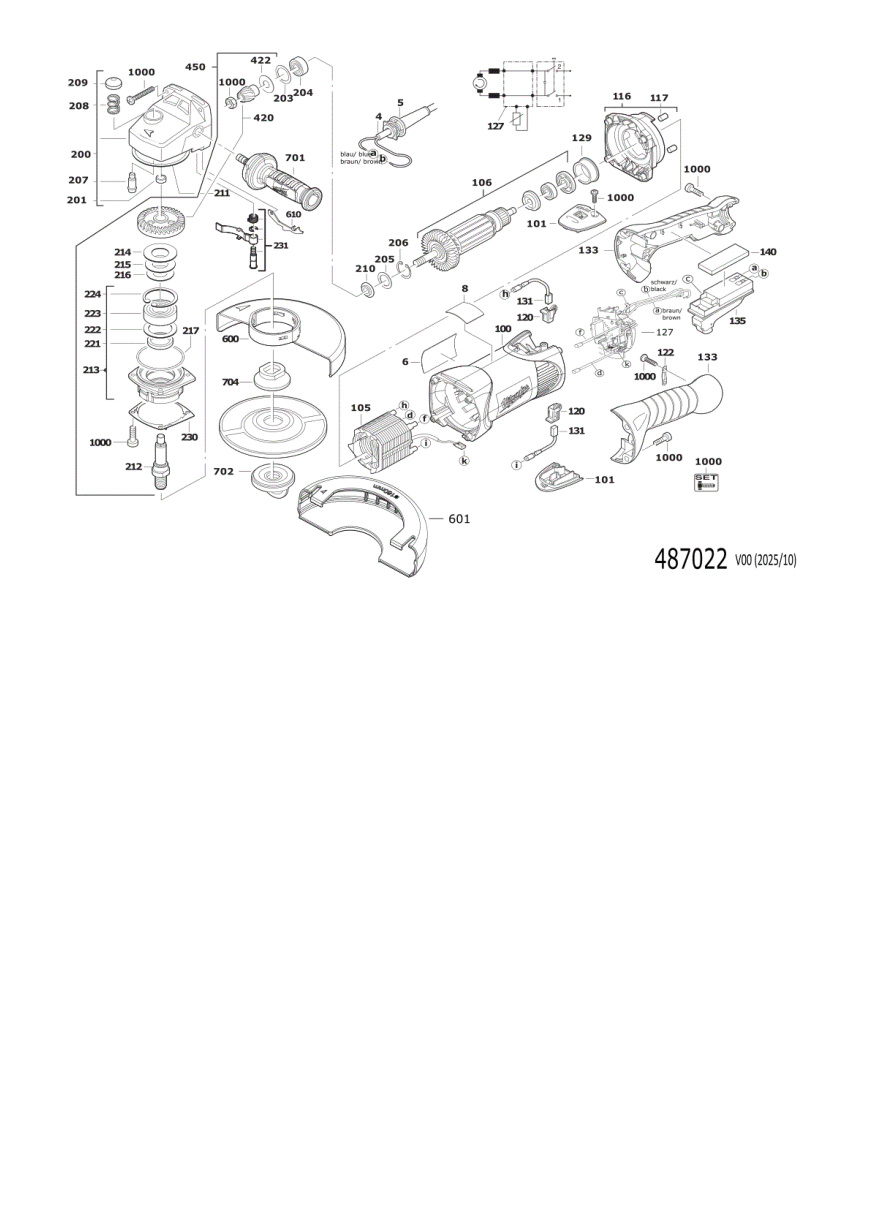

Взрыв-схема Milwaukee AGV17-180XC 4933432270
Сервисная страница Milwaukee AGV17-180XC. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933432270AGV17-180XC400048701251 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee AGV17-180XC
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931623311 | 1 | 4002395701292 | Доступность уточняется |
| 2 | 0005 | Защитный кожухPROTECTING COVER | 4931409552 | 1 | 4002395801107 | Доступность уточняется |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931487024 | 1 | 4058546474911 | Доступность уточняется |
| 4 | 0008 | НаклейкаSTICKER | 4931442232 | 1 | 4002395873579 | Доступность уточняется |
| 5 | 0100 | Корпус двигателяMOTOR HOUSING | 4931432246 | 1 | 4002395897506 | Доступность уточняется |
| 6 | 0101 | КрышкаCOVER | 4931378566 | 2 | 4002395684199 | Доступность уточняется |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931463367 | 1 | 4002395176007 | Доступность уточняется |
| 8 | 0106 | ЯкорьARMATURE | 4931442666 | 1 | 4002395883837 | Доступность уточняется |
| 9 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931395204 | 1 | 4002395827701 | Доступность уточняется |
| 10 | 0117 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931409768 | 1 | 4002395847617 | Доступность уточняется |
| 11 | 0120 | ЩёткодержательBRUSH HOLDER | 4931382268 | 2 | 4002395690961 | Доступность уточняется |
| 12 | 0122 | Зажим кабеляCABLE COLLAR | 4931256500 | 1 | 4002395586547 | Доступность уточняется |
| 13 | 0127 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 4931463356 | 1 | 4002395175307 | Доступность уточняется |
| 14 | 0129 | ПодшипникBEARING SLEEVE | 4931326953 | 1 | 4002395607846 | Доступность уточняется |
| 15 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931381391 | 1 | 4002395726936 | Доступность уточняется |
| 16 | 0133 | РукояткаHANDLE | 4931378762 | 1 | 4002395684588 | Доступность уточняется |
| 17 | 0135 | ВыключательSWITCH | 4931378949 | 1 | 4002395685240 | Доступность уточняется |
| 18 | 0140 | УплотнениеSEAL | 4931407251 | 1 | 4002395790760 | Доступность уточняется |
| 19 | 0200 | Корпус редуктораGEAR BOX | 4931407067 | 1 | 4002395789528 | Доступность уточняется |
| 20 | 0201 | ВтулкаSLEEVE N874989 HKO 0810 | 4931912093 | 1 | 4002395706464 | Доступность уточняется |
| 21 | 0203 | ШайбаWASHER | 4931362085 | 1 | 4002395660254 | Доступность уточняется |
| 22 | 0204 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931368037 | 1 | 4002395670642 | Доступность уточняется |
| 23 | 0205 | ДискDISC | 4931622761 | 1 | 4002395699056 | Доступность уточняется |
| 24 | 0206 | Стопорное кольцоLOCKING RING | 4931616614 | 1 | 4002395694624 | Доступность уточняется |
| 25 | 0207 | Фиксирующий болтLOCKING BOLT | 4931326929 | 1 | 4002395607785 | Доступность уточняется |
| 26 | 0208 | Пружина сжатияPRESSURE SPRING | 4931326942 | 1 | 4002395607822 | Доступность уточняется |
| 27 | 0209 | КнопкаPUSH-BUTTON | 4931326930 | 1 | 4002395607792 | Доступность уточняется |
| 28 | 0210 | ШайбаWASHER | 4931624287 | 1 | 4002395732098 | Доступность уточняется |
| 29 | 0211 | Компенсационная шайбаCOMPENSATING WASHER | 4931254894 | 1 | 4002395586448 | Доступность уточняется |
| 30 | 0212 | ШпиндельSPINDLE | 4931362999 | 1 | 4002395662043 | Доступность уточняется |
| 31 | 0213 | ПодшипникBEARING END PLATE | 4931407142 | 1 | 4002395813353 | Доступность уточняется |
| 32 | 0214 | ДискDISC | 4931623862 | 1 | 4002395704309 | Доступность уточняется |
| 33 | 0215 | ДискDISC N874237 12,2X22X0,2 | 4931925940 | 1 | 4002395706624 | Доступность уточняется |
| 34 | 0216 | ДискDISC N874237 12,2X22X0,1 | 4931808473 | 1 | 4002395727544 | Доступность уточняется |
| 35 | 0217 | Уплотнительное кольцоSEAL RING N874701 40X2 | 4931623679 | 1 | 4002395703340 | Доступность уточняется |
| 36 | 0221 | Уплотнительное кольцоSEAL RING | 4931623655 | 1 | 4002395703227 | Доступность уточняется |
| 37 | 0222 | Компенсационная шайбаCOMPENSATING WASHER | 4931621817 | 1 | 4002395696062 | Доступность уточняется |
| 38 | 0223 | Шариковый подшипникBALL BEARING | 4931623908 | 1 | 4002395704620 | Доступность уточняется |
| 39 | 0224 | Стопорное кольцоLOCKING RING | 4931920048 | 1 | 4002395706570 | Доступность уточняется |
| 40 | 0230 | ПружинаSPRING PLATE | 4931426499 | 1 | 4002395845224 | Доступность уточняется |
| 41 | 0231 | Оригинальная деталь MilwaukeeLOCKING PIECE | 4931407605 | 1 | 4002395819096 | Доступность уточняется |
| 42 | 0420 | Коническая зубчатая параBEVEL GEAR PAIR | 4931407029 | 1 | 4002395782123 | Доступность уточняется |
| 43 | 0422 | ШайбаWASHER | 4931362086 | 1 | 4002395660261 | Доступность уточняется |
| 44 | 0450 | Ведущая шестерняDRIVE GEAR | 4931426009 | 1 | 4002395828074 | Доступность уточняется |
| 45 | 0600 | Защитный кожухGUARD CAP | 4931432279 | 1 | 4002395899661 | Доступность уточняется |
| 46 | 0601 | Защитный кожухGUARD CAP | 4931487336 | 1 | 4058546650421 | Доступность уточняется |
| 47 | 0610 | Оригинальная деталь MilwaukeePLATE | 4931395289 | 1 | 4002395854271 | Доступность уточняется |
| 48 | 0701 | Дополнительная рукояткаAUXILIARY HANDLE | 4931432245 | 1 | 4002395898886 | Доступность уточняется |
| 49 | 0702 | Гайка FixtecFixtec Nut M14 universal-1pc | 4932498607 | 1 | 4058546524760 | Доступность уточняется |
| 50 | 0704 | ФланецCLAMPING FLANGE WS115-230 | 4932449324 | 1 | 4002395245185 | Доступность уточняется |
| 51 | 1000 | Оригинальная деталь MilwaukeeCONNECTION SET | 4931432260 | 1 | 4002395893454 | Доступность уточняется |
Нужна деталь?
Пришлите модель AGV17-180XC, артикул 4933432270 и номер позиции на схеме.
