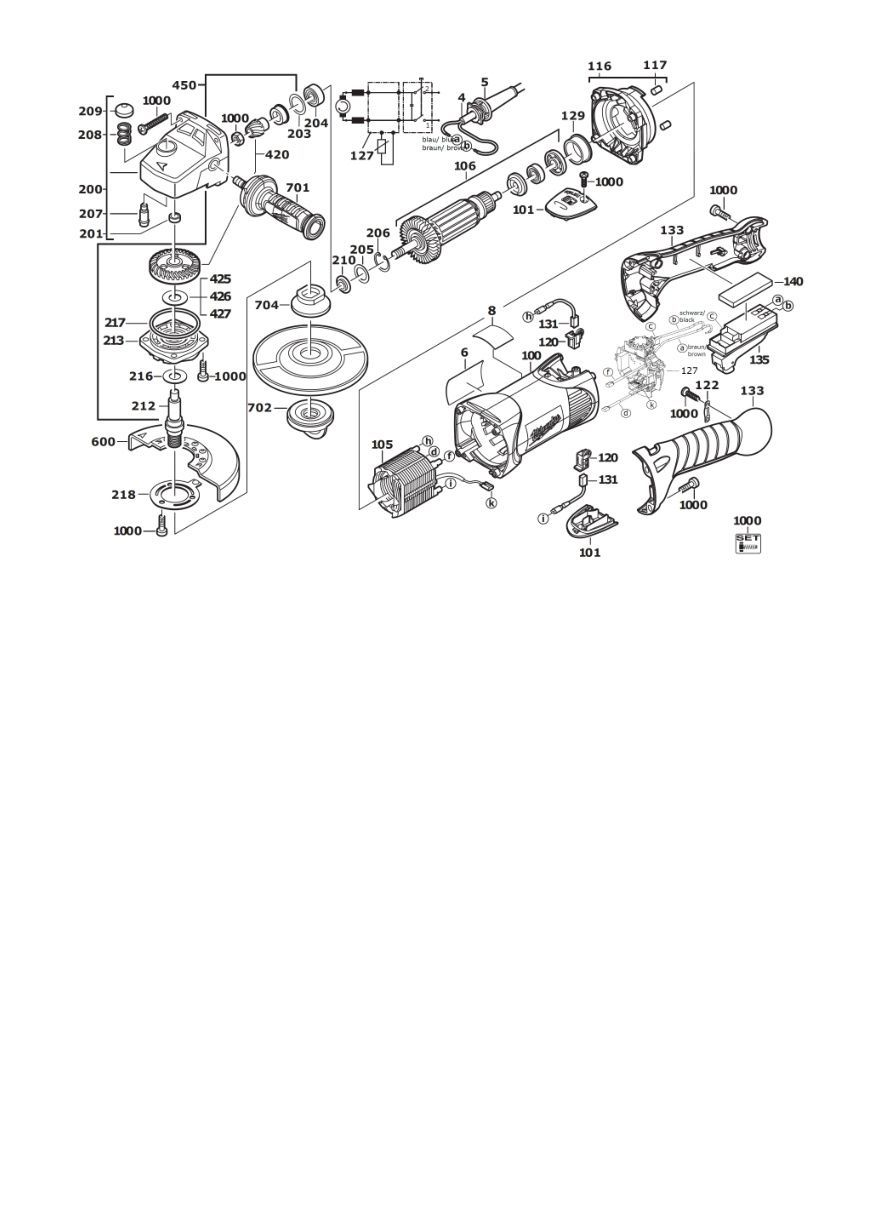

Взрыв-схема Milwaukee AGV17-125XE DMS IN2 4933432690
Сервисная страница Milwaukee AGV17-125XE DMS IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933432690AGV17-125XE DMS IN2400046379742 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee AGV17-125XE DMS IN2
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931623311 | 1 | 4002395701292 | Доступность уточняется |
| 2 | 0005 | Защитный кожухPROTECTING COVER | 4931409552 | 1 | 4002395801107 | Доступность уточняется |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931476727 | 1 | 4058546391744 | Доступность уточняется |
| 4 | 0008 | НаклейкаSTICKER | 4931442232 | 1 | 4002395873579 | Доступность уточняется |
| 5 | 0100 | Корпус двигателяMOTOR HOUSING | 4931432246 | 1 | 4002395897506 | Доступность уточняется |
| 6 | 0101 | КрышкаCOVER | 4931378566 | 2 | 4002395684199 | Доступность уточняется |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931463367 | 1 | 4002395176007 | Доступность уточняется |
| 8 | 0106 | ЯкорьARMATURE | 4931442665 | 1 | 4002395883820 | Доступность уточняется |
| 9 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931395204 | 1 | 4002395827701 | Доступность уточняется |
| 10 | 0117 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931409768 | 2 | 4002395847617 | Доступность уточняется |
| 11 | 0120 | ЩёткодержательBRUSH HOLDER | 4931382268 | 2 | 4002395690961 | Доступность уточняется |
| 12 | 0122 | Зажим кабеляCABLE COLLAR | 4931256500 | 1 | 4002395586547 | Доступность уточняется |
| 13 | 0127 | Оригинальная деталь MilwaukeeELECTRONIC ELEMENT | 4931463358 | 1 | 4002395175321 | Доступность уточняется |
| 14 | 0129 | ПодшипникBEARING SLEEVE | 4931326953 | 1 | 4002395607846 | Доступность уточняется |
| 15 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931381391 | 1 | 4002395726936 | Доступность уточняется |
| 16 | 0133 | РукояткаHANDLE | 4931378765 | 1 | 4002395684595 | Доступность уточняется |
| 17 | 0135 | ВыключательSWITCH | 4931378949 | 1 | 4002395685240 | Доступность уточняется |
| 18 | 0140 | УплотнениеSEAL | 4931407251 | 1 | 4002395790760 | Доступность уточняется |
| 19 | 0200 | Корпус редуктораGEAR BOX | 4931412193 | 1 | 4002395798919 | Доступность уточняется |
| 20 | 0201 | ВтулкаSLEEVE N874989 HKO 0810 | 4931912093 | 1 | 4002395706464 | Доступность уточняется |
| 21 | 0203 | ШайбаWASHER | 4931362085 | 1 | 4002395660254 | Доступность уточняется |
| 22 | 0204 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931368037 | 1 | 4002395670642 | Доступность уточняется |
| 23 | 0205 | ДискDISC | 4931622761 | 1 | 4002395699056 | Доступность уточняется |
| 24 | 0206 | Стопорное кольцоLOCKING RING | 4931616614 | 1 | 4002395694624 | Доступность уточняется |
| 25 | 0207 | Фиксирующий болтLOCKING BOLT | 4931326929 | 1 | 4002395607785 | Доступность уточняется |
| 26 | 0208 | Пружина сжатияPRESSURE SPRING | 4931326942 | 1 | 4002395607822 | Доступность уточняется |
| 27 | 0209 | КнопкаPUSH-BUTTON | 4931326930 | 1 | 4002395607792 | Доступность уточняется |
| 28 | 0210 | ШайбаWASHER | 4931624287 | 1 | 4002395732098 | Доступность уточняется |
| 29 | 0212 | ШпиндельSPINDLE | 4931409808 | 1 | 4002395837168 | Доступность уточняется |
| 30 | 0213 | ПодшипникBEARING END PLATE | 4931378310 | 1 | 4002395683789 | Доступность уточняется |
| 31 | 0216 | ДискDISC | 4931623480 | 1 | 4002395702398 | Доступность уточняется |
| 32 | 0217 | Уплотнительное кольцоSEAL RING | 4931623590 | 1 | 4002395702992 | Доступность уточняется |
| 33 | 0218 | Пружинная шайбаSPRING WASHER | 4931345965 | 1 | 4002395633623 | Доступность уточняется |
| 34 | 0420 | Коническая зубчатая параBEVEL GEAR PAIR | 4931369937 | 1 | 4002395674510 | Доступность уточняется |
| 35 | 0425 | ДискDISC N874237 12,2X22X0,1 | 4931808473 | 1 | 4002395727544 | Доступность уточняется |
| 36 | 0426 | ДискDISC N874237 12,2X22X0,2 | 4931925940 | 1 | 4002395706624 | Доступность уточняется |
| 37 | 0427 | ДискDISC | 4931624256 | 1 | 4002395723379 | Доступность уточняется |
| 38 | 0450 | Ведущая шестерняDRIVE GEAR | 4931391476 | 1 | 4002395735884 | Доступность уточняется |
| 39 | 0600 | Защитный кожухGUARD CAP | 4931407642 | 1 | 4002395798834 | Доступность уточняется |
| 40 | 0701 | Дополнительная рукояткаAUXILIARY HANDLE | 4931432245 | 1 | 4002395898886 | Доступность уточняется |
| 41 | 0702 | Гайка FixtecFIXTEC NUT P1 | 4932352473 | 1 | 4002395371327 | Доступность уточняется |
| 42 | 1000 | Оригинальная деталь MilwaukeeCONNECTION SET | 4931432260 | 1 | 4002395893454 | Доступность уточняется |
