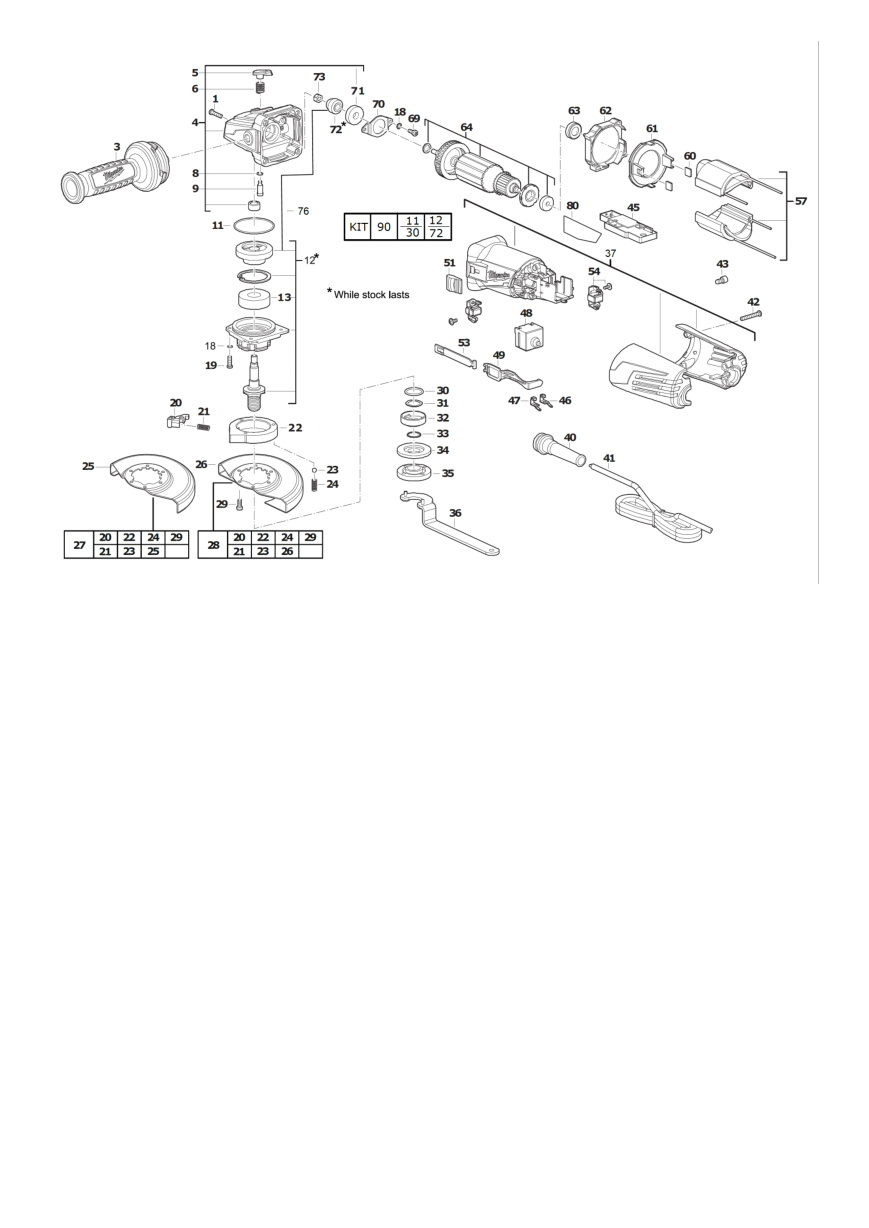

Взрыв-схема Milwaukee AGV15-150XC 4933433250
Сервисная страница Milwaukee AGV15-150XC. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933433250AGV15-150XC400045847256 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee AGV15-150XC
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931435000 | 4 | 4002395855292 | Доступность уточняется |
| 2 | 0003 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002 | 1 | 4002395855919 | Доступность уточняется |
| 3 | 0004 | Корпус редуктораGEAR BOX | 4931461609 | 1 | 4058546038427 | Доступность уточняется |
| 4 | 0005 | КурокTRIGGER | 4931435004 | 1 | 4002395855933 | Доступность уточняется |
| 5 | 0006 | ПружинаSPRING | 4931435005 | 1 | 4002395855940 | Доступность уточняется |
| 6 | 0008 | Уплотнительное кольцоO-RING | 4931435006 | 1 | 4002395855957 | Доступность уточняется |
| 7 | 0009 | Фиксирующий болтLOCKING BOLT | 4931435007 | 1 | 4002395855964 | Доступность уточняется |
| 8 | 0011 | Уплотнительное кольцоO-RING | 570699002 | 1 | 4002395824472 | Доступность уточняется |
| 9 | 0012 | ШпиндельSPINDLE | 4931433693 | 1 | Больше не поставляется | |
| 10 | 0013 | Шариковый подшипникBALL BEARING | 4931446467 | 1 | 4002395875733 | Доступность уточняется |
| 11 | 0018 | ШайбаPROTECTION WASHER | 680866003 | 6 | 4002395823895 | Доступность уточняется |
| 12 | 0019 | ВинтSCREW | 4931435150 | 4 | 4002395859948 | Доступность уточняется |
| 13 | 0020 | РычагLEVER | 4931435009 | 1 | 4002395855988 | Доступность уточняется |
| 14 | 0021 | ПружинаSPRING | 4931435010 | 1 | 4002395855995 | Доступность уточняется |
| 15 | 0022 | Оригинальная деталь MilwaukeeSPACER | 4931433694 | 1 | Больше не поставляется | |
| 16 | 0023 | Оригинальная деталь MilwaukeeBALL | 4931453238 | 1 | 4002395153916 | Доступность уточняется |
| 17 | 0024 | ПружинаSPRING | 4931435012 | 1 | 4002395856602 | Доступность уточняется |
| 18 | 0025 | Защитный кожухGUARD CAP | 4931433695 | 1 | 4002395901388 | Доступность уточняется |
| 19 | 0026 | Защитный кожух для резкиCUTTING GUARD | 4931433696 | 1 | 4002395901395 | Доступность уточняется |
| 20 | 0027 | Комплект защитного кожухаGUARD CAP SET | 4931433697 | 1 | 4002395902002 | Доступность уточняется |
| 21 | 0028 | Комплект защитного кожухаGUARD CAP SET | 4931433698 | 1 | Больше не поставляется | |
| 22 | 0029 | ВинтSCREW | 4931435015 | 1 | 4002395856633 | Доступность уточняется |
| 23 | 0030 | Уплотнительное кольцоO-RING | 4931435016 | 1 | 4002395856640 | Доступность уточняется |
| 24 | 0031 | Пружинная шайбаSPRING WASHER | 4931435017 | 1 | 4002395856657 | Доступность уточняется |
| 25 | 0032 | ФланецFLANGE | 4931435018 | 1 | 4002395860357 | Доступность уточняется |
| 26 | 0033 | Стопорное кольцоRETAINING RING | 4931435019 | 1 | 4002395856664 | Доступность уточняется |
| 27 | 0034 | ФланецFLANGE | 4931435020 | 1 | 4002395856671 | Доступность уточняется |
| 28 | 0035 | Фланцевая гайкаFLANGE NUT | 4931441309 | 1 | 4002395887699 | Доступность уточняется |
| 29 | 0036 | КлючSPANNER M14 | 632145002 | 1 | 4002395823727 | Доступность уточняется |
| 30 | 0037 | КорпусHOUSING | 4931435108 | 1 | 4002395860548 | Доступность уточняется |
| 31 | 0040 | Зажим кабеляCABLE COLLAR | 4931435022 | 1 | 4002395856695 | Доступность уточняется |
| 32 | 0041 | Соединительный кабельCONNECTION CABLE | 730351040 | 1 | 4002395824052 | Доступность уточняется |
| 33 | 0042 | ВинтSCREW | 4931435023 | 4 | 4002395857302 | Доступность уточняется |
| 34 | 0043 | РазъёмCONNECTOR | 790009001 | 1 | 4002395772445 | Доступность уточняется |
| 35 | 0045 | Электронный элементELECTRIC ELEMENT | 4931435111 | 1 | 4002395860470 | Доступность уточняется |
| 36 | 0046 | Оригинальная деталь MilwaukeeCLAMP | 4931435026 | 1 | Больше не поставляется | |
| 37 | 0047 | Оригинальная деталь MilwaukeeCLAMP | 4931435027 | 1 | Больше не поставляется | |
| 38 | 0048 | ВыключательSWITCH | 4931441014 | 1 | 4002395863020 | Доступность уточняется |
| 39 | 0049 | Оригинальная деталь MilwaukeeGUIDE | 4931435113 | 1 | 4002395860500 | Доступность уточняется |
| 40 | 0051 | Кнопка выключателяSWITCH BUTTON | 4931435029 | 1 | 4002395857364 | Доступность уточняется |
| 41 | 0053 | Оригинальная деталь MilwaukeeGUIDE | 4931435114 | 1 | 4002395860494 | Доступность уточняется |
| 42 | 0054 | Комплект угольных щётокCARBON BRUSH SET | 4931435115 | 1 | 4002395860432 | Доступность уточняется |
| 43 | 0057 | СтаторELECTRIC FIELD | 4931435117 | 1 | 4002395860456 | Доступность уточняется |
| 44 | 0060 | Оригинальная деталь MilwaukeeBLOCK | 4931435034 | 2 | 4002395854615 | Доступность уточняется |
| 45 | 0061 | Оригинальная деталь MilwaukeePLATE | 4931435118 | 1 | 4002395860487 | Доступность уточняется |
| 46 | 0062 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931453673 | 1 | 4002395144709 | Доступность уточняется |
| 47 | 0063 | Резиновая втулкаRUBBER SLEEVE | 4931435037 | 1 | 4002395854646 | Доступность уточняется |
| 48 | 0064 | ЯкорьARMATURE | 4931435119 | 1 | 4002395860449 | Доступность уточняется |
| 49 | 0069 | ВинтSCREW | 660165015 | 2 | 4002395849826 | Доступность уточняется |
| 50 | 0070 | Оригинальная деталь MilwaukeeRETAINER | 4931435039 | 1 | 4002395860364 | Доступность уточняется |
| 51 | 0071 | Шариковый подшипникBALL BEARING | 681337001 | 1 | 4002395826988 | Доступность уточняется |
| 52 | 0072 | Оригинальная деталь MilwaukeePINION | 4931433699 | 1 | Больше не поставляется | |
| 53 | 0073 | ГайкаNUT | 671686001 | 1 | 4002395824526 | Доступность уточняется |
| 54 | 0076 | Оригинальная деталь MilwaukeePINION | 4931453672 | 1 | 4002395144099 | Доступность уточняется |
| 55 | 0080 | Заводская табличкаRATING PLATE | 4931461618 | 1 | 4058546038519 | Доступность уточняется |
| 56 | 0090 | Оригинальная деталь MilwaukeeSERVICE-KIT | 4931506177 | 1 | 4058546554910 | Доступность уточняется |
Нужна деталь?
Пришлите модель AGV15-150XC, артикул 4933433250 и номер позиции на схеме.
