УШМ · схема и детали

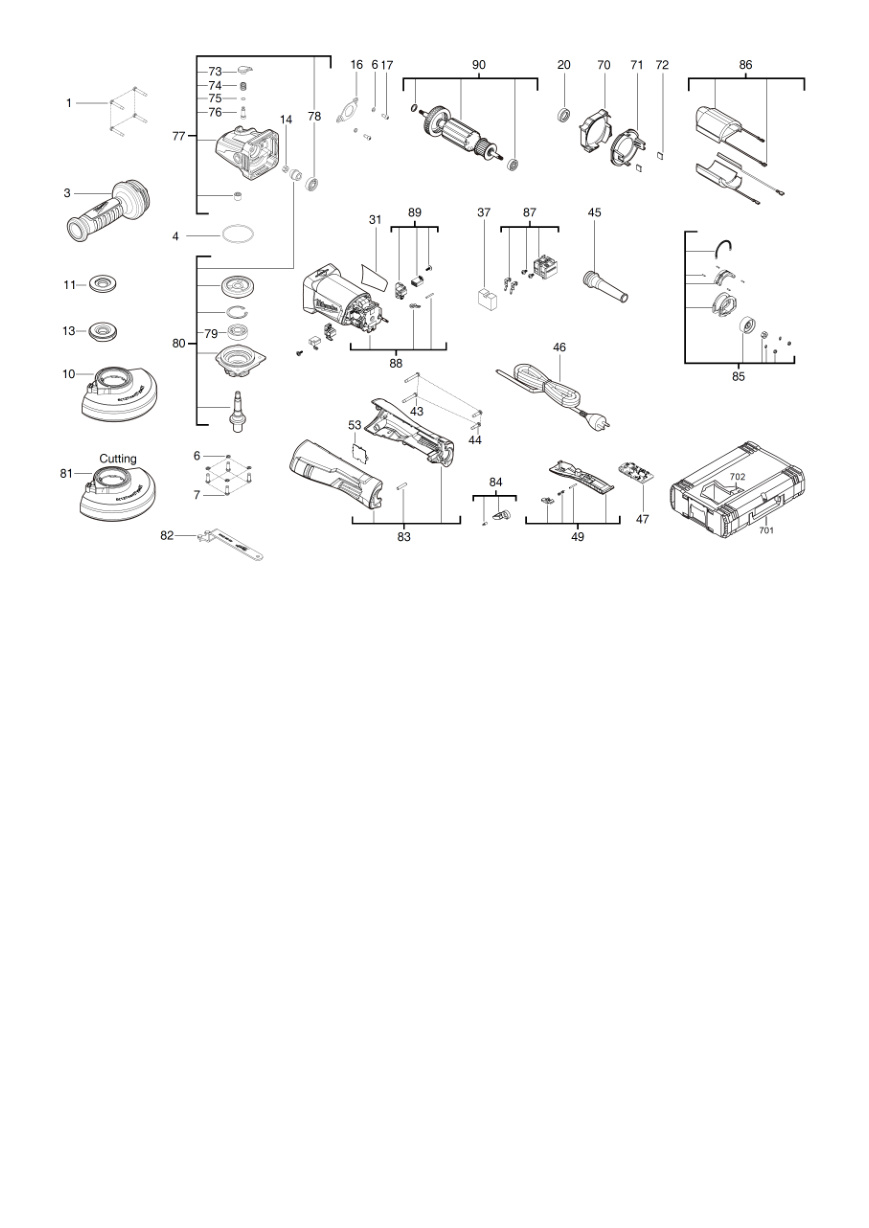

Взрыв-схема Milwaukee AGV13 4933464998
Сервисная страница Milwaukee AGV13. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933464998AGV13125XSPDEB43 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee AGV13
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931435000 | 4 | 4002395855292 | Доступность уточняется |
| 2 | 0003 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002 | 1 | 4002395855919 | Доступность уточняется |
| 3 | 0004 | Уплотнительное кольцоO-RING | 570699002 | 1 | 4002395824472 | Доступность уточняется |
| 4 | 0006 | ШайбаPROTECTION WASHER | 680866003 | 6 | 4002395823895 | Доступность уточняется |
| 5 | 0007 | ВинтSCREW | 4931435150 | 4 | 4002395859948 | Доступность уточняется |
| 6 | 0010 | Защитный кожухGUARD CAP | 4931466633 | 1 | 4058546278502 | Доступность уточняется |
| 7 | 0011 | ФланецFLANGE | 4931435020 | 1 | 4002395856671 | Доступность уточняется |
| 8 | 0013 | ГайкаFIXTEC-NUT | 4931466616 | 1 | 4058546278335 | Доступность уточняется |
| 9 | 0014 | ГайкаNUT | 671686001 | 1 | 4002395824526 | Доступность уточняется |
| 10 | 0016 | Оригинальная деталь MilwaukeeRETAINER | 4931435039 | 1 | 4002395860364 | Доступность уточняется |
| 11 | 0017 | ВинтSCREW | 660165015 | 2 | 4002395849826 | Доступность уточняется |
| 12 | 0020 | Резиновая крышкаRUBBER CAP | 4931454160 | 1 | 4002395286348 | Доступность уточняется |
| 13 | 0031 | Заводская табличкаRATING PLATE | 4931454178 | 1 | Больше не поставляется | |
| 14 | 0037 | Резиновый упорRUBBER BUMPER | 4931435071 | 1 | 4002395856732 | Доступность уточняется |
| 15 | 0043 | ВинтSCREW | 4931435023 | 2 | 4002395857302 | Доступность уточняется |
| 16 | 0044 | ВинтSCREW | 660024030 | 2 | 4002395826957 | Доступность уточняется |
| 17 | 0045 | Зажим кабеляCABLE COLLAR | 4931435022 | 1 | 4002395856695 | Доступность уточняется |
| 18 | 0046 | Соединительный кабельCONNECTION CABLE | 730351040 | 1 | 4002395824052 | Доступность уточняется |
| 19 | 0047 | Оригинальная деталь MilwaukeeELECTRONIC | 4931466617 | 1 | 4058546278342 | Доступность уточняется |
| 20 | 0049 | ВыключательSWITCH LEVER | 4931466618 | 1 | 4058546278359 | Доступность уточняется |
| 21 | 0053 | ОпораSUPPORT | 4931466619 | 1 | 4058546278366 | Доступность уточняется |
| 22 | 0070 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931453673 | 1 | 4002395144709 | Доступность уточняется |
| 23 | 0071 | Оригинальная деталь MilwaukeeFOOT | 4931435035 | 1 | 4002395854622 | Доступность уточняется |
| 24 | 0072 | Оригинальная деталь MilwaukeeBLOCK | 4931435034 | 2 | 4002395854615 | Доступность уточняется |
| 25 | 0073 | КнопкаPUSH-BUTTON | 4931452762 | 1 | 4002395169948 | Доступность уточняется |
| 26 | 0074 | ПружинаSPRING | 4931435005 | 1 | 4002395855940 | Доступность уточняется |
| 27 | 0075 | Уплотнительное кольцоO-RING | 4931454164 | 1 | 4002395286386 | Доступность уточняется |
| 28 | 0076 | Фиксирующий болтLOCKING BOLT | 4931435007 | 1 | 4002395855964 | Доступность уточняется |
| 29 | 0077 | Корпус редуктораGEAR BOX ASSY | 4931466620 | 1 | 4058546278373 | Доступность уточняется |
| 30 | 0078 | Шариковый подшипникBALL BEARING | 681337001 | 1 | 4002395826988 | Доступность уточняется |
| 31 | 0079 | Шариковый подшипникBALL BEARING | 4931446467 | 1 | 4002395875733 | Доступность уточняется |
| 32 | 0080 | Корпус редуктораGEAR BOX COVER | 4931466621 | 1 | 4058546278380 | Доступность уточняется |
| 33 | 0081 | Защитный кожухGUARD CAP | 4931452115 | 1 | 4002395180929 | Доступность уточняется |
| 34 | 0082 | КлючWRENCH | 4931466910 | 1 | 4058546281274 | Доступность уточняется |
| 35 | 0083 | КорпусHOUSING | 4931466622 | 1 | 4058546278397 | Доступность уточняется |
| 36 | 0084 | Оригинальная деталь MilwaukeeLOCKING PART | 4931466623 | 1 | 4058546278403 | Доступность уточняется |
| 37 | 0085 | ДискBRAKE DISC | 4931466624 | 1 | 4058546278410 | Доступность уточняется |
| 38 | 0086 | СтаторELECTRIC FIELD | 4931466625 | 1 | 4058546278427 | Доступность уточняется |
| 39 | 0087 | ВыключательSWITCH | 4931454181 | 1 | 4002395284351 | Доступность уточняется |
| 40 | 0088 | Комплект корпуса в сбореHOUSING SET ASSY | 4931466626 | 1 | 4058546278434 | Доступность уточняется |
| 41 | 0089 | Комплект угольных щётокCARBON BRUSH SET | 4931466756 | 1 | 4058546279738 | Доступность уточняется |
| 42 | 0090 | ЯкорьARMATURE | 4931466627 | 1 | 4058546278441 | Доступность уточняется |
| 43 | 0702 | Оригинальная деталь MilwaukeeINSERT | 4931466628 | 1 | 4058546278458 | Доступность уточняется |
Нужна деталь?
Пришлите модель AGV13, артикул 4933464998 и номер позиции на схеме.
