Угловая шлифовальная машина Milwaukee AGV13-125XE — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee AGV13-125XE. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AGV13-125XEАртикул инструмента: 4933451218Код схемы: 400045264653 позицииКатегория: Угловые шлифовальные машины

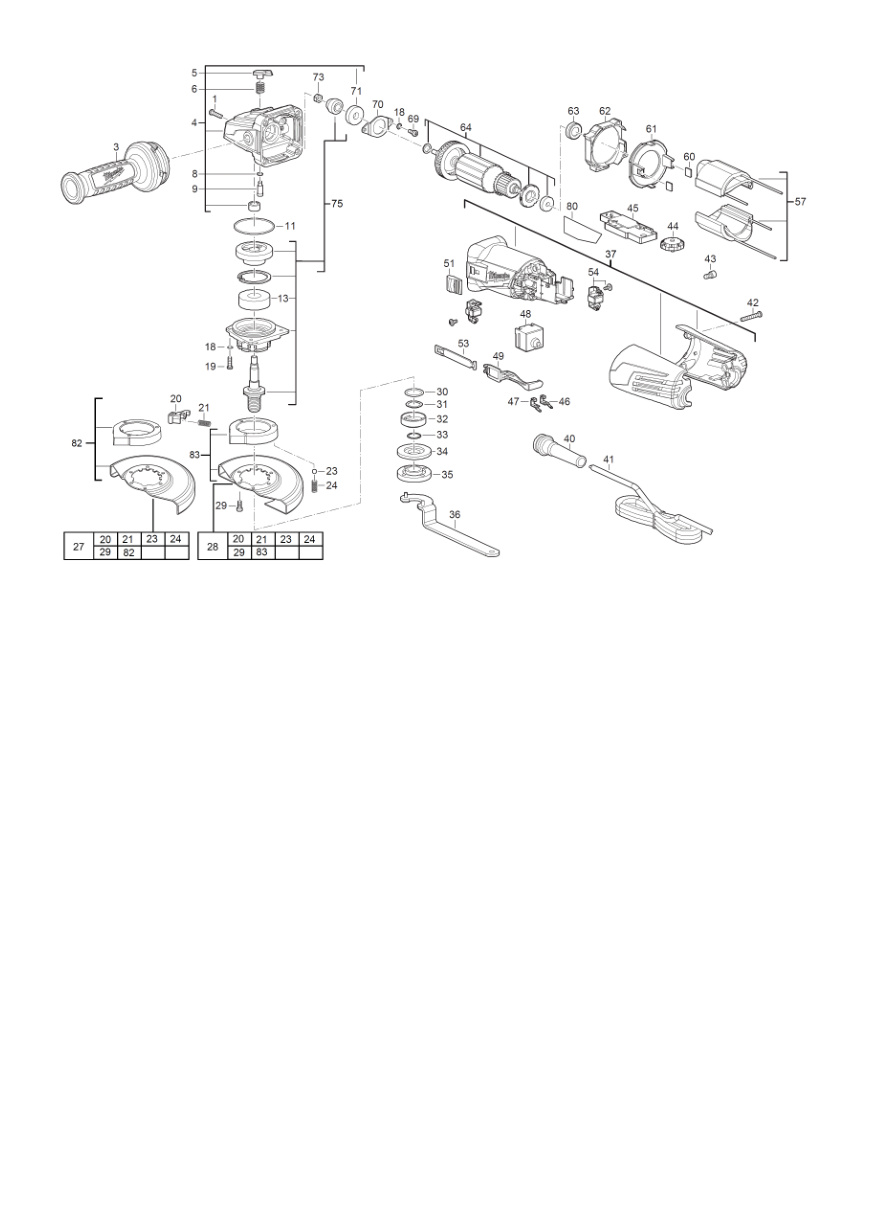

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee AGV13-125XE
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 660024024товар | 4 | ||
| 2 | 0003 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435002товар | 1 | 4002395855919 | |
| 3 | 0004 | Корпус редуктораGEAR BOX | 4931435003товар | 1 | 4002395855926 | |
| 4 | 0005 | КурокTRIGGER | 4931435004товар | 1 | 4002395855933 | |
| 5 | 0006 | ПружинаSPRING | 4931435005товар | 1 | 4002395855940 | |
| 6 | 0008 | Уплотнительное кольцоO-RING | 4931435006товар | 1 | 4002395855957 | |
| 7 | 0009 | Фиксирующий болтLOCKING BOLT | 4931435007товар | 1 | 4002395855964 | |
| 8 | 0011 | Уплотнительное кольцоO-RING | 570699002товар | 1 | 4002395824472 | |
| 9 | 0013 | Шариковый подшипникBALL BEARING | 4931446467товар | 1 | 4002395875733 | |
| 10 | 0018 | ШайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 11 | 0019 | ВинтSCREW | 660414013товар | 4 | 4002395823796 | |
| 12 | 0020 | РычагLEVER | 4931435009товар | 1 | 4002395855988 | |
| 13 | 0021 | ПружинаSPRING | 4931435010товар | 1 | 4002395855995 | |
| 14 | 0023 | Оригинальная деталь MilwaukeeBALL | 4931453238товар | 3 | 4002395153916 | |
| 15 | 0024 | ПружинаSPRING | 4931435012товар | 3 | 4002395856602 | |
| 16 | 0027 | Защитный кожухGUARD CAP | 4931466633товар | 1 | 4058546278502 | |
| 17 | 0028 | Защитный кожухGUARD CAP | 4931452115товар | 1 | 4002395180929 | |
| 18 | 0029 | ВинтSCREW | 4931435015товар | 5 | 4002395856633 | |
| 19 | 0030 | Уплотнительное кольцоO-RING | 4931435016товар | 1 | 4002395856640 | |
| 20 | 0031 | Пружинная шайбаSPRING WASHER | 4931435017товар | 1 | 4002395856657 | |
| 21 | 0032 | ФланецFLANGE | 4931435018товар | 1 | 4002395860357 | |
| 22 | 0033 | Стопорное кольцоRETAINING RING | 4931435019товар | 1 | 4002395856664 | |
| 23 | 0034 | ФланецFLANGE | 4931435020товар | 1 | 4002395856671 | |
| 24 | 0035 | Фланцевая гайкаFLANGE NUT | 4931441309товар | 1 | 4002395887699 | |
| 25 | 0036 | КлючSPANNER M14 | 632145002товар | 1 | 4002395823727 | |
| 26 | 0037 | Корпус двигателяMOTOR HOUSING | 4931453472товар | 1 | 4002395148813 | |
| 27 | 0040 | Зажим кабеляCABLE COLLAR | 4931435022товар | 1 | 4002395856695 | |
| 28 | 0041 | Соединительный кабельCONNECTION CABLE | 730351040товар | 1 | 4002395824052 | |
| 29 | 0042 | ВинтSCREW | 4931435023товар | 4 | 4002395857302 | |
| 30 | 0043 | РазъёмCONNECTOR | 790009001товар | 1 | 4002395772445 | |
| 31 | 0044 | Оригинальная деталь MilwaukeeVARIABLE RING | 4931435110товар | 1 | 4002395860562 | |
| 32 | 0045 | Оригинальная деталь MilwaukeeELECTRONIC | 4931453473товар | 1 | 4002395148820 | |
| 33 | 0046 | Оригинальная деталь MilwaukeeCLAMP | 4931435026товар | 1 | ||
| 34 | 0047 | Оригинальная деталь MilwaukeeCLAMP | 4931435027товар | 1 | ||
| 35 | 0048 | ВыключательSWITCH | 4931441014товар | 1 | 4002395863020 | |
| 36 | 0049 | Оригинальная деталь MilwaukeeGUIDE | 4931435113товар | 1 | 4002395860500 | |
| 37 | 0051 | Кнопка выключателяSWITCH BUTTON | 4931453474товар | 1 | 4002395148837 | |
| 38 | 0053 | Оригинальная деталь MilwaukeeSLIDE | 4931435030товар | 1 | 4002395857371 | |
| 39 | 0054 | Комплект угольных щётокCARBON BRUSH SET | 4931435031товар | 1 | 4002395857388 | |
| 40 | 0057 | СтаторELECTRIC FIELD | 4931435033товар | 1 | 4002395854608 | |
| 41 | 0060 | Оригинальная деталь MilwaukeeBLOCK | 4931435034товар | 2 | 4002395854615 | |
| 42 | 0061 | Оригинальная деталь MilwaukeeFOOT | 4931435035товар | 1 | 4002395854622 | |
| 43 | 0062 | Оригинальная деталь MilwaukeeSPEED GOVERNOR | 4931453673товар | 1 | 4002395144709 | |
| 44 | 0063 | Резиновая втулкаRUBBER SLEEVE | 4931435037товар | 1 | 4002395854646 | |
| 45 | 0064 | ЯкорьARMATURE | 4931453475товар | 1 | 4002395148844 | |
| 46 | 0069 | ВинтSCREW | 660400005товар | 2 | ||
| 47 | 0070 | Оригинальная деталь MilwaukeeRETAINER | 4931435039товар | 1 | 4002395860364 | |
| 48 | 0071 | Шариковый подшипникBALL BEARING | 681337001товар | 1 | 4002395826988 | |
| 49 | 0073 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 50 | 0075 | ШпиндельSPINDLE KIT | 4931447087товар | 1 | 4002395883424 | |
| 51 | 0080 | Заводская табличкаRATING PLATE | 4931453476товар | 1 | 4002395148851 | |
| 52 | 0082 | Защитный кожухGUARD CAP | 4931454168товар | 1 | 4002395283620 | |
| 53 | 0083 | Защитный кожухGUARD CAP | 4931452116товар | 1 | 4002395180936 |
