Угловая шлифовальная машина Milwaukee AG9-125XC — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee AG9-125XC. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AG9-125XCАртикул инструмента: 4933403200Код схемы: 400044974039 позицийКатегория: Угловые шлифовальные машины

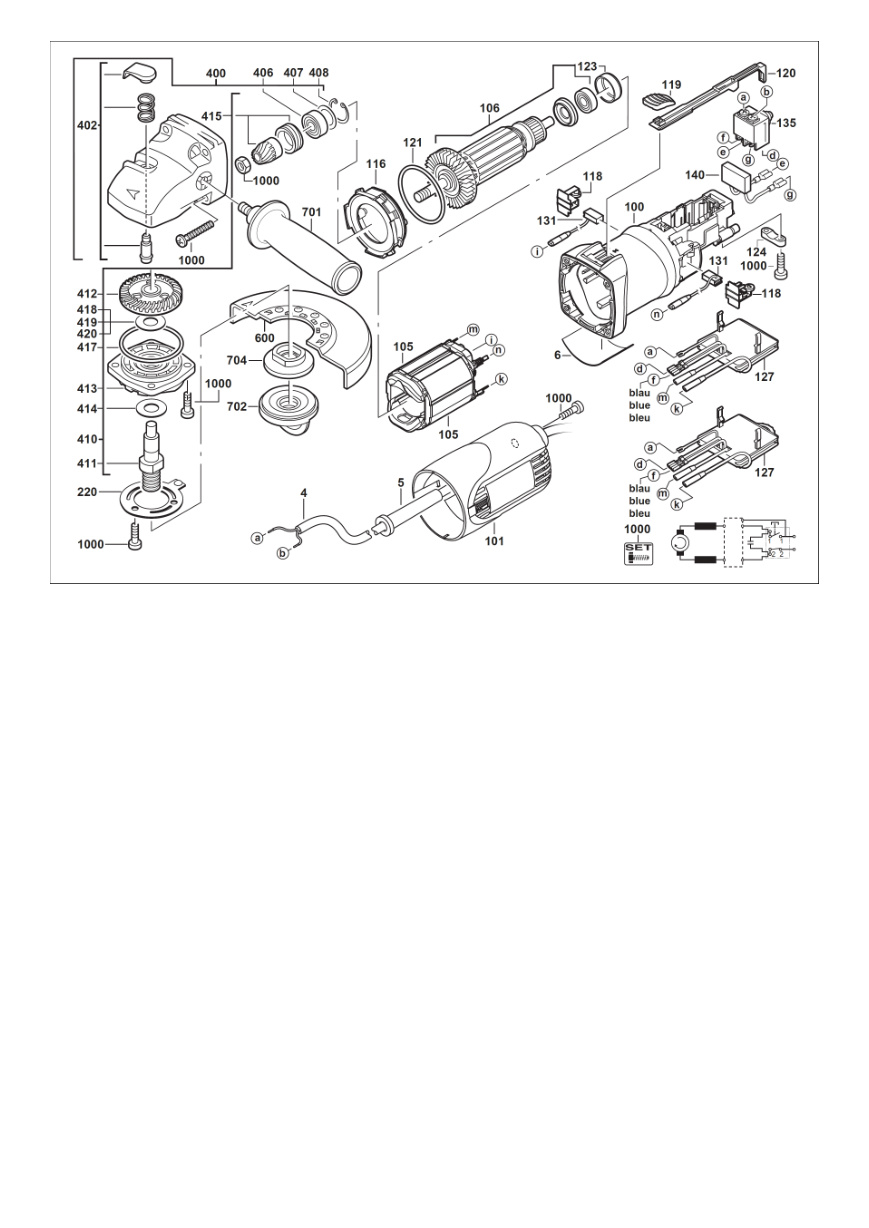

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee AG9-125XC
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931624121товар | 1 | 4002395705627 | |
| 2 | 0005 | ВтулкаCABLE ENTRY SLEEVE | 4931206687товар | 1 | 4002395583379 | |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931476715товар | 1 | 4058546391621 | |
| 4 | 0100 | Корпус двигателяMOTOR HOUSING | 4931403004товар | 1 | 4002395755509 | |
| 5 | 0101 | Крышка корпусаHOUSING CAP | 4931403011товар | 1 | 4002395755578 | |
| 6 | 0105 | СтаторELECTRIC FIELD | 4931442708товар | 1 | 4002395882519 | |
| 7 | 0106 | ЯкорьARMATURE | 4931442639товар | 1 | 4002395884421 | |
| 8 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931368332товар | 1 | 4002395671434 | |
| 9 | 0118 | ЩёткодержательBRUSH HOLDER | 4931368633товар | 2 | 4002395746545 | |
| 10 | 0119 | Оригинальная деталь MilwaukeeSLIDER | 4931368501товар | 1 | 4002395714209 | |
| 11 | 0120 | Оригинальная деталь MilwaukeeGUIDE PIECE | 4931368333товар | 1 | 4002395671441 | |
| 12 | 0121 | Уплотнительное кольцоSEAL RING | 4931623590товар | 1 | 4002395702992 | |
| 13 | 0123 | Резиновая втулкаRUBBER SLEEVE | 4931368374товар | 1 | 4002395671601 | |
| 14 | 0124 | Зажим кабеляCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 15 | 0127 | Электронный элементELECTRIC ELEMENT | 4931395111товар | 1 | 4002395757961 | |
| 16 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931392612товар | 1 | 4002395740901 | |
| 17 | 0135 | ВыключательSWITCH | 4931385824товар | 1 | 4002395724833 | |
| 18 | 0140 | КонденсаторCAPACITOR | 4931403213товар | 1 | 4002395759668 | |
| 19 | 0220 | Пружинная шайбаSPRING WASHER | 4931345965товар | 1 | 4002395633623 | |
| 20 | 0400 | Корпус редуктораGEAR BOX | 4931412069товар | 1 | 4002395799466 | |
| 21 | 0402 | Оригинальная деталь MilwaukeeLOCK COMPLETE | 4931358685товар | 1 | 4002395652471 | |
| 22 | 0406 | Шариковый подшипникBALL BEARING | 4931624662товар | 1 | 4002395790890 | |
| 23 | 0407 | ШайбаSEALING WASHER 21,8X15,8X0,2 | 4931803914товар | 1 | 4002395705856 | |
| 24 | 0408 | Стопорное кольцоLOCKING RING D 472 22X1 | 4931613683товар | 1 | 4002395694181 | |
| 25 | 0410 | Ведущая шестерняDRIVE GEAR | 4931449732товар | 1 | 4058546014476 | |
| 26 | 0411 | ШпиндельSPINDLE | 4931409808товар | 1 | 4002395837168 | |
| 27 | 0412 | Оригинальная деталь MilwaukeeWHEEL | 4931449676товар | 1 | 4002395181216 | |
| 28 | 0413 | ПодшипникBEARING END PLATE | 4931378310товар | 1 | 4002395683789 | |
| 29 | 0414 | Уплотнительное кольцоSEAL RING | 4931623590товар | 1 | 4002395702992 | |
| 30 | 0415 | Оригинальная деталь MilwaukeePINION | 4931449677товар | 1 | 4002395181209 | |
| 31 | 0417 | ДискDISC | 4931623480товар | 1 | 4002395702398 | |
| 32 | 0418 | ДискDISC N874237 12,2X22X0,1 | 4931808473товар | 1 | 4002395727544 | |
| 33 | 0419 | ДискDISC N874237 12,2X22X0,2 | 4931925940товар | 1 | 4002395706624 | |
| 34 | 0420 | ДискDISC | 4931624256товар | 1 | 4002395723379 | |
| 35 | 0600 | Защитный кожухGUARD CAP | 4931407642товар | 1 | 4002395798834 | |
| 36 | 0701 | Оригинальная деталь MilwaukeeHOLDING GRIP | 4931369805товар | 1 | 4002395674244 | |
| 37 | 1000 | Комплект болтовBOLT SET | 4931358683товар | 1 | 4002395652464 | |
| 38 | 0702 | Гайка FixtecFIXTEC NUT P1 | 4932352473товар | 1 | 4002395371327 | |
| 39 | 0704 | ФланецCLAMPING FLANGE WS115-230 | 4932449324товар | 1 | 4002395245185 |
