Угловая шлифовальная машина Milwaukee AG800-125E IN2 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee AG800-125E IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AG800-125E IN2Артикул инструмента: 4933451211Код схемы: 400050904529 позицийКатегория: Угловые шлифовальные машины

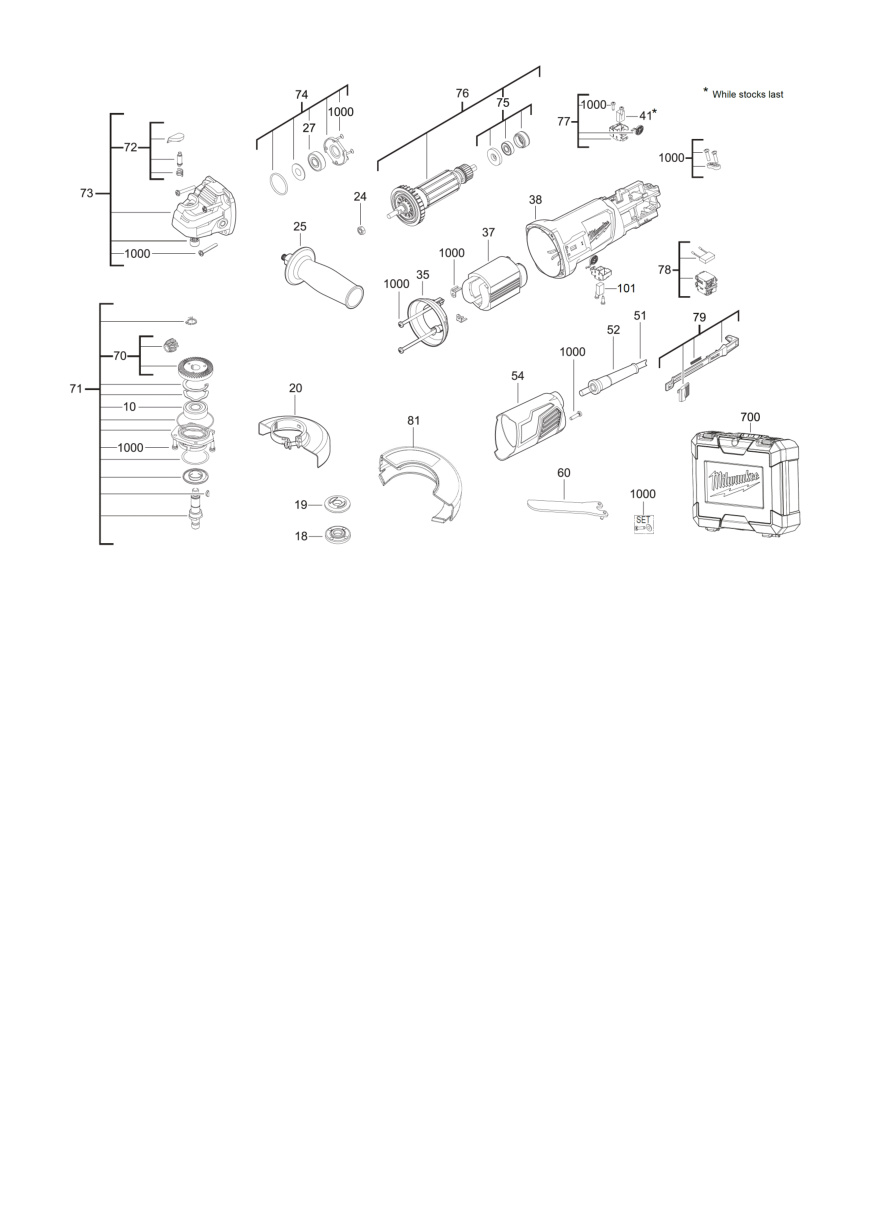

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee AG800-125E IN2
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0010 | Шариковый подшипникBALL BEARING | 4931453524товар | 1 | 4002395144310 | |
| 2 | 0018 | Промежуточный фланецINTERMEDIATE FLANGE | 4931453551товар | 1 | 4002395145782 | |
| 3 | 0019 | Промежуточный фланецINTERMEDIATE FLANGE | 4931453543товар | 1 | 4002395145706 | |
| 4 | 0020 | Комплект защитного кожухаGUARD CAP SET | 4931507673товар | 1 | 4058546601843 | |
| 5 | 0024 | ГайкаNUT | 4931453549товар | 1 | 4002395145768 | |
| 6 | 0025 | Дополнительная рукояткаAUXILIARY HANDLE | 4931453554товар | 1 | 4002395146413 | |
| 7 | 0027 | Шариковый подшипникBALL BEARING | 4931453523товар | 1 | 4002395144303 | |
| 8 | 0035 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931453520товар | 1 | 4002395143672 | |
| 9 | 0037 | СтаторELECTRIC FIELD | 4931453537товар | 1 | 4002395145041 | |
| 10 | 0038 | Корпус двигателяMOTOR HOUSING | 4931453547товар | 1 | 4002395145744 | |
| 11 | 0041 | Угольная щёткаCARBON BRUSH | 4931453529товар | 2 | 4002395144365 | |
| 12 | 0051 | Соединительный кабельCONNECTION CABLE | 4931453557товар | 1 | 4002395146451 | |
| 13 | 0052 | Защитный кожухPROTECTING COVER | 4931453530товар | 1 | 4002395144372 | |
| 14 | 0054 | Крышка корпусаHOUSING CAP | 4931453559товар | 1 | 4002395146475 | |
| 15 | 0060 | КлючWRENCH | 4931453578товар | 1 | 4002395144464 | |
| 16 | 0070 | Комплект шестерёнGEARWHEEL SET | 4931453553товар | 1 | 4002395146406 | |
| 17 | 0071 | ШпиндельSPINDLE | 4931453571товар | 1 | 4002395143795 | |
| 18 | 0072 | Фиксирующий рычагLOCKING LEVER | 4931453546товар | 1 | 4002395145737 | |
| 19 | 0073 | Корпус редуктораGEAR BOX | 4931453538товар | 1 | 4002395145058 | |
| 20 | 0074 | Комплект подшипниковBEARING KIT | 4931453526товар | 1 | 4002395144334 | |
| 21 | 0075 | Шариковый подшипникBALL BEARING | 4931453525товар | 1 | 4002395144327 | |
| 22 | 0076 | ЯкорьARMATURE | 4931453522товар | 1 | 4002395143696 | |
| 23 | 0077 | ЩёткодержательBRUSH HOLDER | 4931453528товар | 2 | 4002395144358 | |
| 24 | 0078 | ВыключательSWITCH | 4931453575товар | 1 | 4002395144433 | |
| 25 | 0079 | Кнопка выключателяSWITCH BUTTON | 4931453576товар | 1 | 4002395144440 | |
| 26 | 0081 | КлипсаCLIP | 4931507679товар | 1 | 4058546601904 | |
| 27 | 0101 | Комплект угольных щётокCARBON BRUSH SET | 4931511295товар | 1 | 4058546651510 | |
| 28 | 0700 | КейсCARRYING CASE | 4931453527товар | 1 | 4002395144341 | |
| 29 | 1000 | ВинтSCREW | 4931453560товар | 1 | 4002395146482 |
