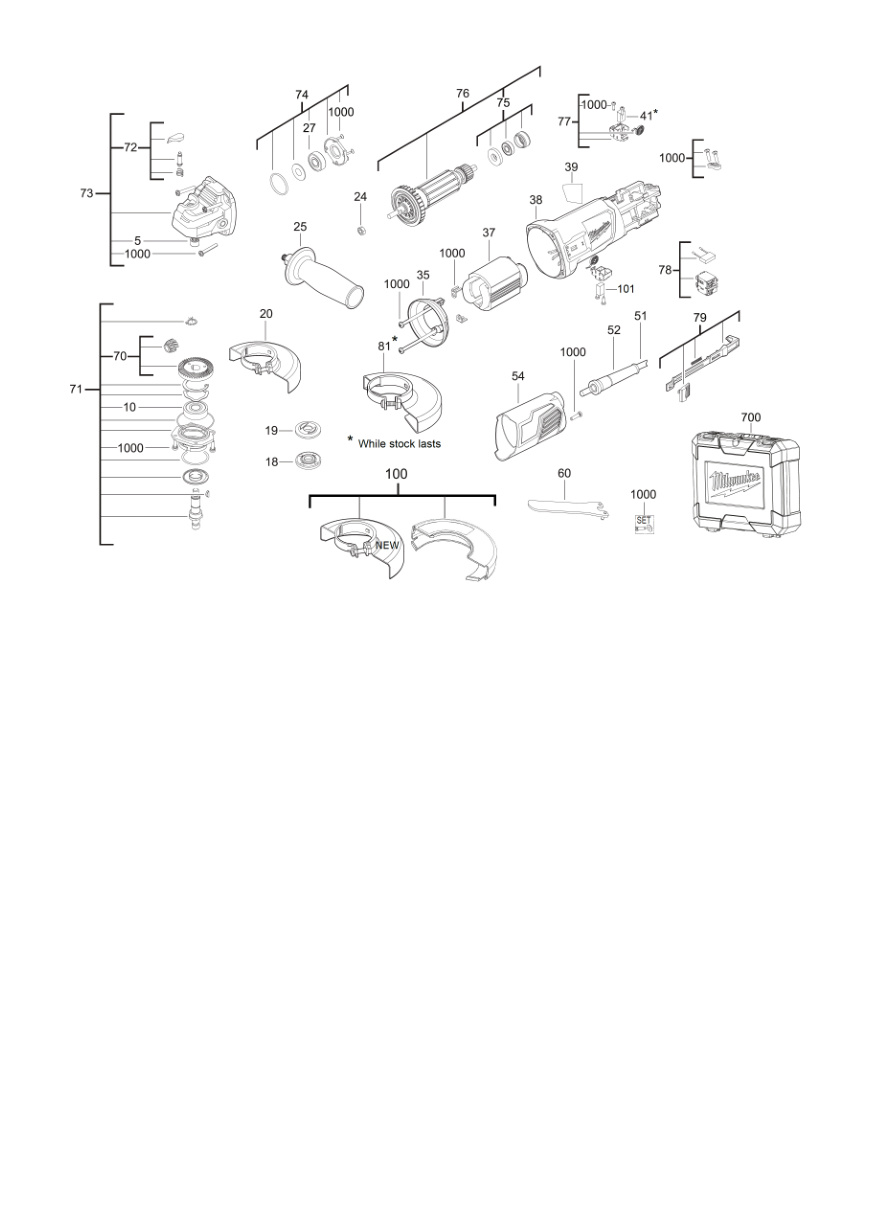

Взрыв-схема Milwaukee AG800-115ED-SET IN2 4933451281
Сервисная страница Milwaukee AG800-115ED-SET IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933451281AG800-115ED-SET IN2400045280232 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee AG800-115ED-SET IN2
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0005 | Игольчатый подшипникNEEDLE BEARING | 4931453548 | 1 | Больше не поставляется | |
| 2 | 0010 | Шариковый подшипникBALL BEARING | 4931453524 | 1 | 4002395144310 | Доступность уточняется |
| 3 | 0018 | Промежуточный фланецINTERMEDIATE FLANGE | 4931453551 | 1 | 4002395145782 | Доступность уточняется |
| 4 | 0019 | Промежуточный фланецINTERMEDIATE FLANGE | 4931453543 | 1 | 4002395145706 | Доступность уточняется |
| 5 | 0020 | Защитный кожухGUARD | 4931453540 | 1 | 4002395145072 | Доступность уточняется |
| 6 | 0024 | ГайкаNUT | 4931453549 | 1 | 4002395145768 | Доступность уточняется |
| 7 | 0025 | Дополнительная рукояткаAUXILIARY HANDLE | 4931453554 | 1 | 4002395146413 | Доступность уточняется |
| 8 | 0027 | Шариковый подшипникBALL BEARING | 4931453523 | 1 | 4002395144303 | Доступность уточняется |
| 9 | 0035 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931453520 | 1 | 4002395143672 | Доступность уточняется |
| 10 | 0037 | СтаторELECTRIC FIELD | 4931453537 | 1 | 4002395145041 | Доступность уточняется |
| 11 | 0038 | Корпус двигателяMOTOR HOUSING | 4931453547 | 1 | 4002395145744 | Доступность уточняется |
| 12 | 0039 | Заводская табличкаRATING PLATE | 4931453561 | 1 | 4002395146499 | Доступность уточняется |
| 13 | 0041 | Угольная щёткаCARBON BRUSH | 4931453529 | 2 | 4002395144365 | Доступность уточняется |
| 14 | 0051 | Соединительный кабельCONNECTION CABLE | 4931453557 | 1 | 4002395146451 | Доступность уточняется |
| 15 | 0052 | Защитный кожухPROTECTING COVER | 4931453530 | 1 | 4002395144372 | Доступность уточняется |
| 16 | 0054 | Крышка корпусаHOUSING CAP | 4931453559 | 1 | 4002395146475 | Доступность уточняется |
| 17 | 0060 | КлючWRENCH | 4931453578 | 1 | 4002395144464 | Доступность уточняется |
| 18 | 0070 | Комплект шестерёнGEARWHEEL SET | 4931453553 | 1 | 4002395146406 | Доступность уточняется |
| 19 | 0071 | ШпиндельSPINDLE | 4931453571 | 1 | 4002395143795 | Доступность уточняется |
| 20 | 0072 | Фиксирующий рычагLOCKING LEVER | 4931453546 | 1 | 4002395145737 | Доступность уточняется |
| 21 | 0073 | Корпус редуктораGEAR BOX | 4931453538 | 1 | 4002395145058 | Доступность уточняется |
| 22 | 0074 | Комплект подшипниковBEARING KIT | 4931453526 | 1 | 4002395144334 | Доступность уточняется |
| 23 | 0075 | Шариковый подшипникBALL BEARING | 4931453525 | 1 | 4002395144327 | Доступность уточняется |
| 24 | 0076 | ЯкорьARMATURE | 4931453522 | 1 | 4002395143696 | Доступность уточняется |
| 25 | 0077 | ЩёткодержательBRUSH HOLDER | 4931453528 | 2 | 4002395144358 | Доступность уточняется |
| 26 | 0078 | ВыключательSWITCH | 4931453575 | 1 | 4002395144433 | Доступность уточняется |
| 27 | 0079 | Кнопка выключателяSWITCH BUTTON | 4931453576 | 1 | 4002395144440 | Доступность уточняется |
| 28 | 0081 | Защитный кожухGUARD CAP | 4931419252 | 1 | 4002395827138 | Доступность уточняется |
| 29 | 0100 | Комплект защитного кожухаGUARD CAP SET | 4931510992 | 1 | 4058546636777 | Доступность уточняется |
| 30 | 0101 | Комплект угольных щётокCARBON BRUSH SET | 4931511295 | 1 | 4058546651510 | Доступность уточняется |
| 31 | 0700 | КейсCARRYING CASE | 4931453527 | 1 | 4002395144341 | Доступность уточняется |
| 32 | 1000 | ВинтSCREW | 4931453560 | 1 | 4002395146482 | Доступность уточняется |
Нужна деталь?
Пришлите модель AG800-115ED-SET IN2, артикул 4933451281 и номер позиции на схеме.
