Угловая шлифовальная машина Milwaukee AG24-230E DMS — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee AG24-230E DMS. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AG24-230E DMSАртикул инструмента: 4933402450Код схемы: 400047683560 позицийКатегория: Угловые шлифовальные машины

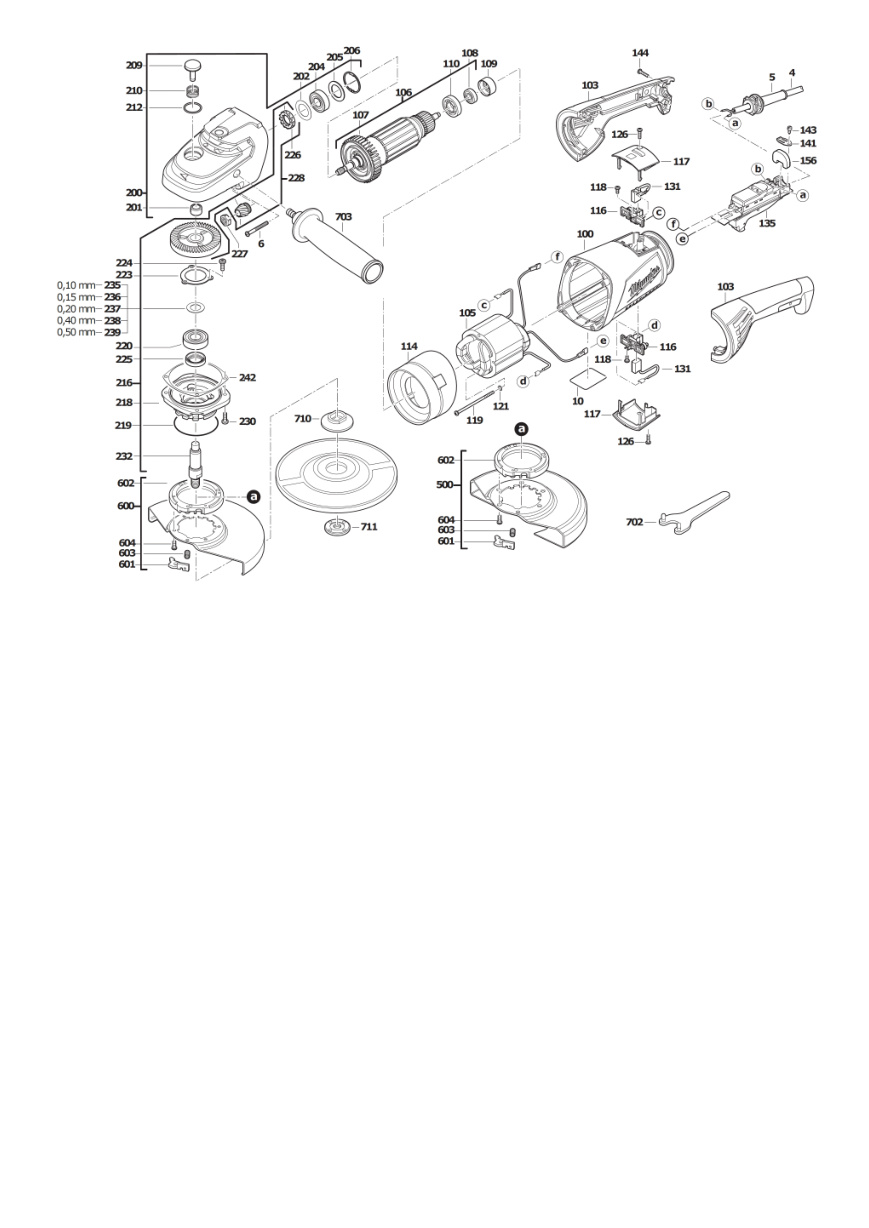

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee AG24-230E DMS
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931455392товар | 1 | 4002395174911 | |
| 2 | 0005 | Защитный кожухPROTECTING COVER | 4931387206товар | 1 | 4002395746798 | |
| 3 | 0006 | ВинтSCREW N874101-1 SHR C-K5X45/20 KOMBITORX | 4931622765товар | 4 | 4002395699094 | |
| 4 | 0010 | Заводская табличкаRATING PLATE | 4931476836товар | 1 | 4058546392833 | |
| 5 | 0100 | Корпус двигателяMOTOR HOUSING | 4931402268товар | 1 | 4002395766086 | |
| 6 | 0103 | Рукоятка выключателяSWITCH HANDLE | 4931476821товар | 1 | 4058546393144 | |
| 7 | 0105 | СтаторELECTRIC FIELD | 4931442754товар | 1 | 4002395885206 | |
| 8 | 0106 | ЯкорьARMATURE | 4931442695товар | 1 | 4002395883752 | |
| 9 | 0107 | ВентиляторFAN | 4931334394товар | 1 | 4002395615940 | |
| 10 | 0108 | Шариковый подшипникBALL BEARING | 4931341741товар | 1 | 4002395627004 | |
| 11 | 0109 | Резиновая втулкаRUBBER SLEEVE | 4931329086товар | 1 | 4002395610396 | |
| 12 | 0110 | Уплотнительное кольцоSEAL RING | 4931402219товар | 1 | 4002395766123 | |
| 13 | 0114 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931402269товар | 1 | 4002395766093 | |
| 14 | 0116 | ЩёткодержательBRUSH HOLDER | 4931381694товар | 2 | 4002395780303 | |
| 15 | 0117 | КрышкаCOVER | 4931402169товар | 2 | 4002395763252 | |
| 16 | 0118 | ВинтSCREW | 4931624538товар | 2 | 4002395760039 | |
| 17 | 0119 | ВинтSCREW | 4931331734товар | 2 | 4002395613755 | |
| 18 | 0121 | Пружинная шайбаSPRING WASHER D 137 B 4 | 4931619992товар | 2 | 4002395695232 | |
| 19 | 0126 | ВинтSCREW | 4931624537товар | 2 | 4002395760022 | |
| 20 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931395107товар | 1 | 4002395780518 | |
| 21 | 0135 | ВыключательSWITCH | 4931476614товар | 1 | 4058546391430 | |
| 22 | 0141 | Зажим кабеляCABLE COLLAR | 4931329273товар | 1 | 4002395610617 | |
| 23 | 0143 | ВинтSCREW | 4931624537товар | 1 | 4002395760022 | |
| 24 | 0144 | ВинтSCREW | 4931618253товар | 4 | 4002395694945 | |
| 25 | 0156 | Пылезащитное уплотнениеDUST SEAL | 4931402286товар | 1 | 4002395764754 | |
| 26 | 0200 | Корпус редуктораGEAR BOX | 4931402161товар | 1 | 4002395765812 | |
| 27 | 0201 | ВтулкаSLEEVE | 4931621981товар | 1 | 4002395696512 | |
| 28 | 0202 | ДискDISC N874237 22,5X35X0,3 | 4931621629товар | 1 | 4002395695720 | |
| 29 | 0204 | Шариковый подшипникBALL BEARING | 4931624305товар | 1 | 4002395738595 | |
| 30 | 0205 | ДискDISC | 4931622897товар | 1 | 4002395699636 | |
| 31 | 0206 | Стопорное кольцоLOCKING RING | 4931334400товар | 1 | 4002395615971 | |
| 32 | 0209 | Фиксирующий болтLOCKING BOLT | 4931402166товар | 1 | 4002395763191 | |
| 33 | 0210 | Пружина сжатияPRESSURE SPRING | 4931329173товар | 1 | 4002395610518 | |
| 34 | 0212 | Уплотнительное кольцоO-RING | 4931622764товар | 1 | 4002395699087 | |
| 35 | 0216 | Ведущая шестерняDRIVE GEAR | 4931402546товар | 1 | 4002395776870 | |
| 36 | 0218 | Торцевая пластина редуктораGEAR ENDPLATE | 4931407540товар | 1 | 4002395792030 | |
| 37 | 0219 | Уплотнительное кольцоSEAL RING | 4931624672товар | 1 | 4002395791187 | |
| 38 | 0220 | ПодшипникBEARING | 9170316990товар | 1 | 4002395571147 | |
| 39 | 0223 | Крышка подшипникаBEARING COVER | 4931402150товар | 1 | 4002395758265 | |
| 40 | 0224 | ВинтSCREW D 7500 M 3X12 | 4931624147товар | 3 | 4002395711055 | |
| 41 | 0225 | Резиновая втулкаRUBBER SLEEVE | 4931279734товар | 1 | 4002395590599 | |
| 42 | 0226 | Маслоудерживающий дискGREASE RETAIN.DISC | 4931329178товар | 1 | 4002395758258 | |
| 43 | 0227 | ГайкаNUT | 4931329494товар | 1 | 4002395610693 | |
| 44 | 0228 | Коническая зубчатая параBEVEL GEAR PAIR | 4931409592товар | 1 | 4002395826513 | |
| 45 | 0230 | ВинтSCREW D 7500 M 3X12 | 4931624147товар | 4 | 4002395711055 | |
| 46 | 0232 | ШпиндельSPINDLE | 4931409816товар | 1 | 4002395841622 | |
| 47 | 0235 | ШайбаWASHER N874237 | 4931623312товар | 1 | 4002395701308 | |
| 48 | 0236 | ДискDISC | 4931624701товар | 1 | 4002395814169 | |
| 49 | 0237 | Компенсационная шайбаCOMPENSATING WASHER | 4931622747товар | 1 | 4002395699001 | |
| 50 | 0238 | ШайбаWASHER | 4931624591товар | 1 | 4002395877812 | |
| 51 | 0239 | ДискDISC N874237 18X27,9X0,5 | 4931941094товар | 1 | 4002395706952 | |
| 52 | 0242 | ПрокладкаGASKET | 4931329150товар | 1 | 4002395610488 | |
| 53 | 0500 | Защитный кожух для резкиCUTTING GUARD | 4931428099товар | 1 | ||
| 54 | 0600 | Защитный кожухGUARD CAP | 4931426625товар | 1 | 4002395856473 | |
| 55 | 0601 | Рычаг защёлкиCATCH LEVER | 201256002товар | 1 | 4002395801725 | |
| 56 | 0602 | ФланецFLANGE | 4931402063товар | 1 | 4002395758203 | |
| 57 | 0603 | Пружина сжатияPRESSURE SPRING | 4931402089товар | 1 | 4002395758234 | |
| 58 | 0604 | ВинтSCREW | 4931624491товар | 5 | 4002395758142 | |
| 59 | 0702 | Штифтовый ключPIN SPANNER 115-230/WP/WSAP1 A/M | 4932367712товар | 1 | 4002395338467 | |
| 60 | 0711 | Фланцевая гайкаFLANGE NUT M14 3MM P1 A/M | 4932345628товар | 1 | 4002395313105 |
