УШМ · схема и детали

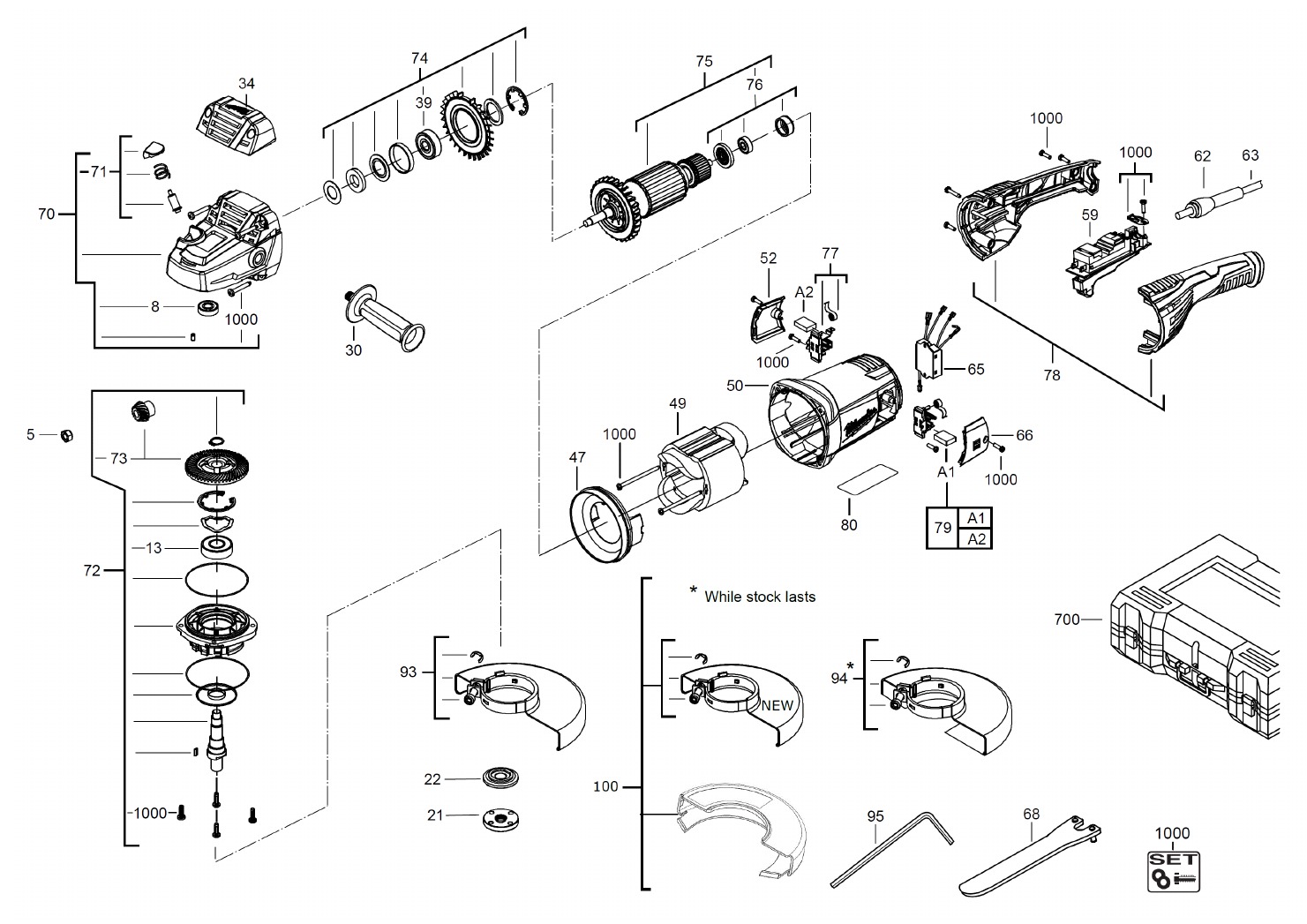

Взрыв-схема Milwaukee AG22-180DMS IN2
Сервисная страница для угловой шлифовальной машины Milwaukee AG22-180DMS IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933431830AG22-180DMS IN2400043183135 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee AG22-180DMS IN2
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0005 | ГайкаNUT | 4931441045 |
1 | 4002395862603 | Доступность уточняется |
| 2 | 0008 | ПодшипникBEARING | 4931441046 |
1 | 4002395862610 | Доступность уточняется |
| 3 | 0013 | ПодшипникBEARING | 4931441047 |
1 | 4002395862627 | Доступность уточняется |
| 4 | 0021 | Фланцевая гайкаFLANGE NUT | 4931441048 |
1 | 4002395862634 | Доступность уточняется |
| 5 | 0022 | ФланецFLANGE | 4931441049 |
1 | 4002395862641 | Доступность уточняется |
| 6 | 0030 | Дополнительная рукояткаHANDLE | 4931441050 |
1 | 4002395862658 | Доступность уточняется |
| 7 | 0034 | Корпус редуктораGEAR BOX | 4931441052 |
1 | 4002395863365 | Доступность уточняется |
| 8 | 0039 | ПодшипникBEARING | 4931441053 |
1 | 4002395863372 | Доступность уточняется |
| 9 | 0047 | Воздухоотражательное кольцоAIR DEFLECTOR RING | 4931441054 |
1 | 4002395863389 | Доступность уточняется |
| 10 | 0049 | Статор / электрическое полеELECTRIC FIELD | 4931441055 |
1 | 4002395863396 | Доступность уточняется |
| 11 | 0050 | Комплект корпусаHOUSING SET ASSY | 4931441057 |
1 | 4002395864010 | Доступность уточняется |
| 12 | 0052 | Крышка щёточного узлаBRUSH COVER | 4931441058 |
1 | 4002395864027 | Доступность уточняется |
| 13 | 0059 | ВыключательSWITCH | 4931441061 |
1 | 4002395864041 | Доступность уточняется |
| 14 | 0062 | Защитная крышкаPROTECTING COVER | 4931441064 |
1 | 4002395864072 | Доступность уточняется |
| 15 | 0063 | КабельCABLE | 4931441066 |
1 | 4002395864096 | Доступность уточняется |
| 16 | 0065 | Недоступно для данной версииNOT AVAILABLE FOR THIS VERSION | 1000000003 |
1 | — | Недоступно для этой версии |
| 17 | 0066 | Крышка щёточного узлаBRUSH COVER | 4931441074 |
1 | 4002395861347 | Доступность уточняется |
| 18 | 0068 | КлючWRENCH | 4931441075 |
1 | 4002395861354 | Доступность уточняется |
| 19 | 0070 | Комплект шестерёнGEAR KIT | 4931441090 |
1 | 4002395863419 | Доступность уточняется |
| 20 | 0071 | Блокировочный элементINTERLOCK ELEMENT | 4931441091 |
1 | 4002395863426 | Доступность уточняется |
| 21 | 0072 | ШпиндельSPINDLE | 4931441092 |
1 | 4002395863433 | Доступность уточняется |
| 22 | 0073 | Корпус редуктораGEAR BOX | 4931441096 |
1 | 4002395863471 | Доступность уточняется |
| 23 | 0074 | Комплект подшипниковBEARING KIT | 4931441098 |
1 | 4002395863495 | Доступность уточняется |
| 24 | 0075 | ЯкорьARMATURE | 4931441099 |
1 | 4002395864102 | Доступность уточняется |
| 25 | 0076 | Шариковый подшипникBALL BEARING | 4931441101 |
1 | 4002395864126 | Доступность уточняется |
| 26 | 0077 | Комплект щёткодержателяBRUSH HOLDER COMPL. | 4931441102 |
1 | 4002395864133 | Доступность уточняется |
| 27 | 0078 | КорпусHOUSING | 4931441103 |
1 | 4002395864140 | Доступность уточняется |
| 28 | 0079 | Комплект угольных щётокCARBON BRUSH SET | 4931441104 |
1 | 4002395864157 | Доступность уточняется |
| 29 | 0080 | Шильдик / табличкаRATING PLATE | 4931441077 |
1 | 4002395862054 | Доступность уточняется |
| 30 | 0093 | Защитный кожухGUARD CAP | 4931441109 |
1 | 4002395864164 | Доступность уточняется |
| 31 | 0094 | Защитный кожухGUARD CAP | 4931441111 |
1 | — | Больше не поставляется |
| 32 | 0095 | КлючWRENCH | 4931441089 |
1 | 4002395863402 | Доступность уточняется |
| 33 | 0100 | Комплект защитного кожухаGUARD CAP SET | 4931510996 |
1 | 4058546636814 | Доступность уточняется |
| 34 | 0700 | Кейс / чемоданCARRYING CASE | 4931441113 |
1 | — | Больше не поставляется |
| 35 | 1000 | Комплект болтовBOLT SET | 4931441114 |
1 | 4002395861408 | Доступность уточняется |
