Угловая шлифовальная машина Milwaukee AG16 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee AG16. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AG16Артикул инструмента: 4933407345Код схемы: 493340734545 позицийКатегория: Угловые шлифовальные машины

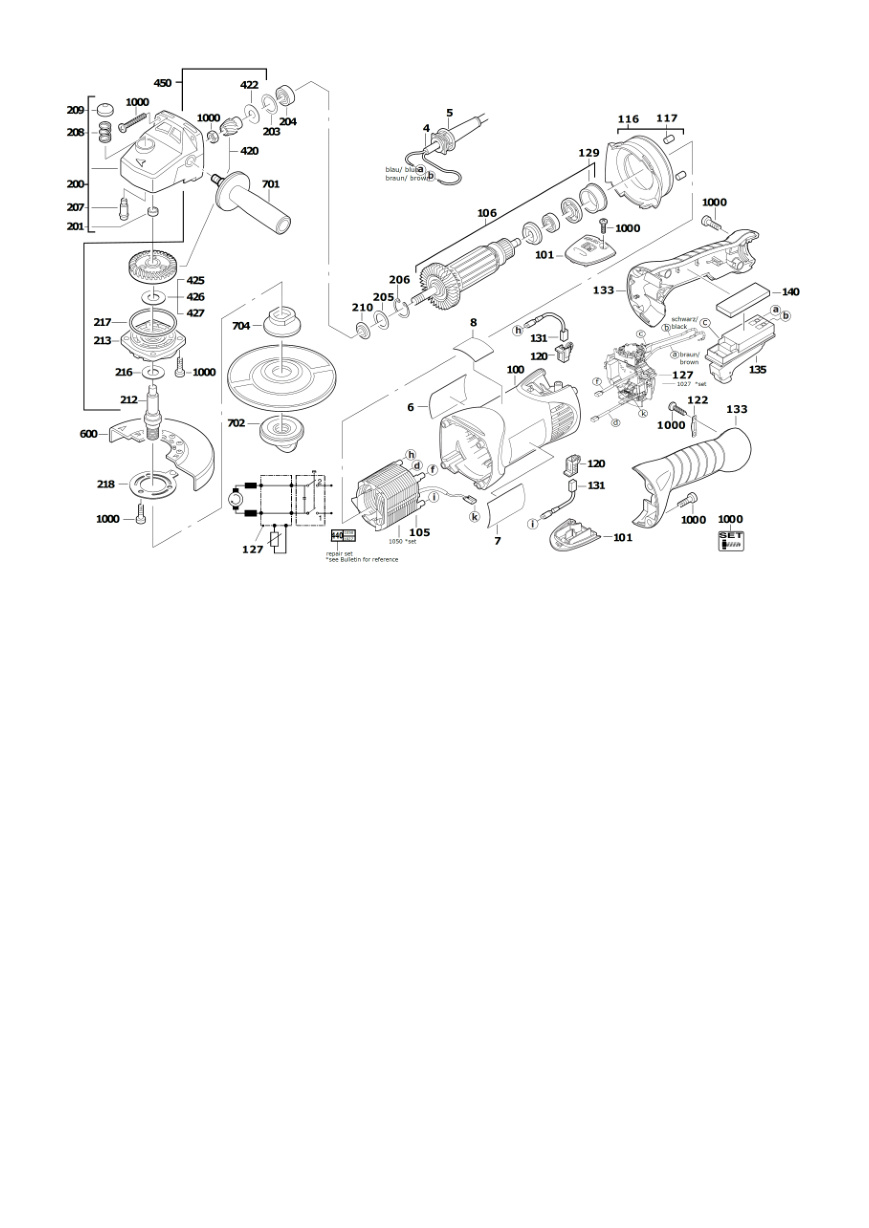

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee AG16
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0004 | Соединительный кабельCONNECTION CABLE | 4931623311товар | 1 | 4002395701292 | |
| 2 | 0005 | Защитный кожухPROTECTING COVER | 4931409552товар | 1 | 4002395801107 | |
| 3 | 0006 | Заводская табличкаRATING PLATE | 4931455373товар | 1 | 4002395173563 | |
| 4 | 0007 | Заводская табличкаTYPE PLATE | 4931378806товар | 1 | 4002395684755 | |
| 5 | 0008 | НаклейкаSTICKER | 4931442232товар | 1 | 4002395873579 | |
| 6 | 0100 | Корпус двигателяMOTOR HOUSING | 4931378768товар | 1 | 4002395684601 | |
| 7 | 0101 | КрышкаCOVER | 4931378566товар | 2 | 4002395684199 | |
| 8 | 0105 | СтаторELECTRIC FIELD | 4931442727товар | 1 | 4002395883295 | |
| 9 | 0106 | ЯкорьARMATURE | 4931442661товар | 1 | 4002395883189 | |
| 10 | 0116 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931378135товар | 1 | 4002395683123 | |
| 11 | 0117 | Оригинальная деталь MilwaukeeHOLDING-DOWN DEVICE | 4931409768товар | 2 | 4002395847617 | |
| 12 | 0120 | ЩёткодержательBRUSH HOLDER | 4931382268товар | 2 | 4002395690961 | |
| 13 | 0122 | Зажим кабеляCABLE COLLAR | 4931256500товар | 1 | 4002395586547 | |
| 14 | 0127 | Электронный элементELECTRIC ELEMENT | 4931455155товар | 1 | ||
| 15 | 0129 | ПодшипникBEARING SLEEVE | 4931326953товар | 1 | 4002395607846 | |
| 16 | 0131 | Комплект угольных щётокCARBON BRUSH SET | 4931381391товар | 1 | 4002395726936 | |
| 17 | 0133 | РукояткаHANDLE | 4931378765товар | 1 | 4002395684595 | |
| 18 | 0135 | ВыключательSWITCH | 4931378983товар | 1 | 4002395714629 | |
| 19 | 0140 | УплотнениеSEAL | 4931407251товар | 1 | 4002395790760 | |
| 20 | 0200 | Корпус редуктораGEAR BOX | 4931412193товар | 1 | 4002395798919 | |
| 21 | 0201 | ВтулкаSLEEVE N874989 HKO 0810 | 4931912093товар | 1 | 4002395706464 | |
| 22 | 0203 | ШайбаWASHER | 4931362085товар | 1 | 4002395660254 | |
| 23 | 0204 | Оригинальная деталь MilwaukeeGROOVED BALL BEAR. | 4931368037товар | 1 | 4002395670642 | |
| 24 | 0205 | ДискDISC | 4931622761товар | 1 | 4002395699056 | |
| 25 | 0206 | Стопорное кольцоLOCKING RING | 4931616614товар | 1 | 4002395694624 | |
| 26 | 0207 | Фиксирующий болтLOCKING BOLT | 4931326929товар | 1 | 4002395607785 | |
| 27 | 0208 | Пружина сжатияPRESSURE SPRING | 4931326942товар | 1 | 4002395607822 | |
| 28 | 0209 | КнопкаPUSH-BUTTON | 4931326930товар | 1 | 4002395607792 | |
| 29 | 0210 | ШайбаWASHER | 4931624287товар | 1 | 4002395732098 | |
| 30 | 0212 | ШпиндельSPINDLE | 4931409808товар | 1 | 4002395837168 | |
| 31 | 0213 | ПодшипникBEARING END PLATE | 4931378310товар | 1 | 4002395683789 | |
| 32 | 0216 | ДискDISC | 4931623480товар | 1 | 4002395702398 | |
| 33 | 0217 | Уплотнительное кольцоSEAL RING | 4931623590товар | 1 | 4002395702992 | |
| 34 | 0218 | Пружинная шайбаSPRING WASHER | 4931345965товар | 1 | 4002395633623 | |
| 35 | 0420 | Коническая зубчатая параBEVEL GEAR PAIR | 4931407037товар | 1 | 4002395782154 | |
| 36 | 0422 | ШайбаWASHER | 4931362086товар | 1 | 4002395660261 | |
| 37 | 0425 | ДискDISC N874237 12,2X22X0,1 | 4931808473товар | 1 | 4002395727544 | |
| 38 | 0426 | ДискDISC N874237 12,2X22X0,2 | 4931925940товар | 1 | 4002395706624 | |
| 39 | 0427 | ДискDISC | 4931624256товар | 1 | 4002395723379 | |
| 40 | 0440 | Оригинальная деталь MilwaukeeREPAIR KIT | 4931463377товар | 1 | 4058546245061 | |
| 41 | 0450 | Комплект шестерёнGEAR KIT | 4931407038товар | 1 | 4002395782161 | |
| 42 | 0600 | Защитный кожухGUARD CAP | 4931407642товар | 1 | 4002395798834 | |
| 43 | 0701 | РукояткаHANDLE | 4932409546товар | 1 | 4002395370870 | |
| 44 | 0702 | Гайка FixtecFIXTEC NUT P1 | 4932352473товар | 1 | 4002395371327 | |
| 45 | 1000 | Комплект болтовBOLT SET | 4931378570товар | 1 | 4002395684205 |
