Угловая шлифовальная машина Milwaukee AG13 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee AG13. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AG13Артикул инструмента: 4933451577Код схемы: 493345157754 позицииКатегория: Угловые шлифовальные машины

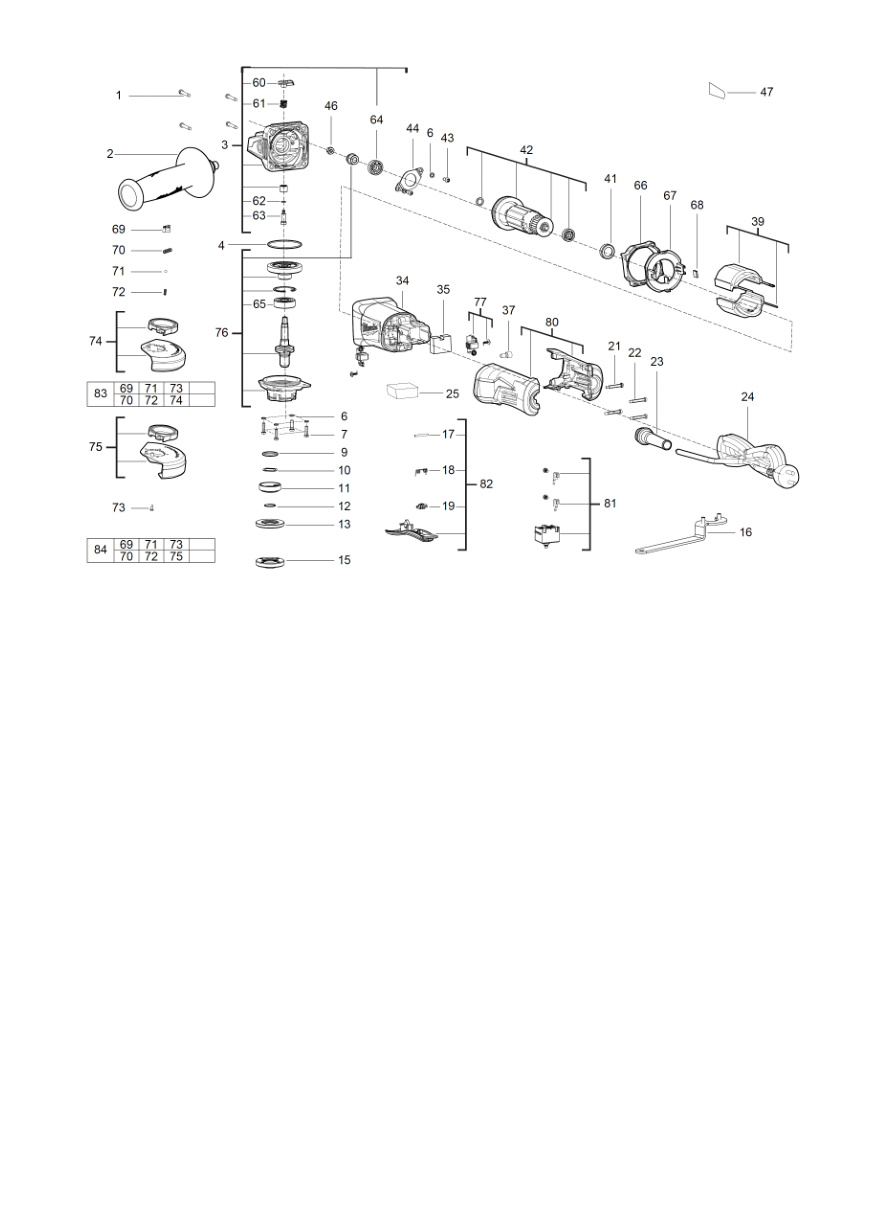

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee AG13
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931435000товар | 4 | 4002395855292 | |
| 2 | 0002 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435001товар | 1 | 4002395855902 | |
| 3 | 0003 | Корпус редуктораGEAR BOX | 4931435003товар | 1 | 4002395855926 | |
| 4 | 0004 | Уплотнительное кольцоO-RING | 570699002товар | 1 | 4002395824472 | |
| 5 | 0006 | ШайбаPROTECTION WASHER | 680866003товар | 6 | 4002395823895 | |
| 6 | 0007 | ВинтSCREW | 660414013товар | 4 | 4002395823796 | |
| 7 | 0009 | Уплотнительное кольцоO-RING | 4931435016товар | 1 | 4002395856640 | |
| 8 | 0010 | Пружинная шайбаSPRING WASHER | 4931435017товар | 1 | 4002395856657 | |
| 9 | 0011 | ФланецFLANGE | 4931435018товар | 1 | 4002395860357 | |
| 10 | 0012 | Стопорное кольцоRETAINING RING | 4931435019товар | 1 | 4002395856664 | |
| 11 | 0013 | ФланецFLANGE | 4931435020товар | 1 | 4002395856671 | |
| 12 | 0015 | Фланцевая гайкаFLANGE NUT | 4931441309товар | 1 | 4002395887699 | |
| 13 | 0016 | КлючSPANNER M14 | 632145002товар | 1 | 4002395823727 | |
| 14 | 0017 | БолтBOLT | 4931454155товар | 1 | 4002395285693 | |
| 15 | 0018 | Пружина сжатияPRESSURE SPRING | 4931454156товар | 1 | 4002395286300 | |
| 16 | 0019 | РычагLEVER | 4931454157товар | 1 | 4002395286317 | |
| 17 | 0021 | ВинтSCREW | 4931435023товар | 2 | 4002395857302 | |
| 18 | 0022 | ВинтSCREW | 660024030товар | 2 | 4002395826957 | |
| 19 | 0023 | Зажим кабеляCABLE COLLAR | 4931435022товар | 1 | 4002395856695 | |
| 20 | 0024 | Соединительный кабельCONNECTION CABLE | 730351040товар | 1 | 4002395824052 | |
| 21 | 0025 | КонденсаторCAPACITOR | 4931454158товар | 1 | 4002395286324 | |
| 22 | 0034 | КорпусHOUSING | 4931454159товар | 1 | ||
| 23 | 0035 | Резиновый упорRUBBER BUMPER | 4931435071товар | 1 | 4002395856732 | |
| 24 | 0037 | РазъёмCONNECTOR | 790009001товар | 1 | 4002395772445 | |
| 25 | 0039 | СтаторELECTRIC FIELD | 4931435073товар | 1 | 4002395856756 | |
| 26 | 0041 | Резиновая крышкаRUBBER CAP | 4931454160товар | 1 | 4002395286348 | |
| 27 | 0042 | Якорь в сбореARMATURE ASSEMBLY | 4931435038товар | 1 | 4002395854653 | |
| 28 | 0043 | ВинтSCREW | 660400005товар | 2 | ||
| 29 | 0044 | Оригинальная деталь MilwaukeeRETAINER | 4931435039товар | 1 | 4002395860364 | |
| 30 | 0046 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 31 | 0047 | Заводская табличкаRATING PLATE | 4931454163товар | 1 | ||
| 32 | 0060 | КурокTRIGGER | 4931435004товар | 1 | 4002395855933 | |
| 33 | 0061 | ПружинаSPRING | 4931435005товар | 1 | 4002395855940 | |
| 34 | 0062 | Уплотнительное кольцоO-RING | 4931454164товар | 1 | 4002395286386 | |
| 35 | 0063 | Фиксирующий болтLOCKING BOLT | 4931435007товар | 1 | 4002395855964 | |
| 36 | 0064 | Шариковый подшипникBALL BEARING | 681337001товар | 1 | 4002395826988 | |
| 37 | 0065 | Шариковый подшипникBALL BEARING | 4931446467товар | 1 | 4002395875733 | |
| 38 | 0066 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931454165товар | 1 | 4002395286393 | |
| 39 | 0067 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931454166товар | 1 | 4002395283606 | |
| 40 | 0068 | Оригинальная деталь MilwaukeeBLOCK | 4931435034товар | 2 | 4002395854615 | |
| 41 | 0069 | РычагLEVER | 4931435009товар | 1 | 4002395855988 | |
| 42 | 0070 | ПружинаSPRING | 4931435010товар | 1 | 4002395855995 | |
| 43 | 0071 | Оригинальная деталь MilwaukeeBALL | 4931453238товар | 3 | 4002395153916 | |
| 44 | 0072 | ПружинаSPRING | 4931435012товар | 3 | 4002395856602 | |
| 45 | 0073 | ВинтSCREW | 4931435015товар | 5 | 4002395856633 | |
| 46 | 0074 | Защитный кожухGUARD CAP | 4931454168товар | 1 | 4002395283620 | |
| 47 | 0075 | Защитный кожухGUARD CAP | 4931454170товар | 1 | ||
| 48 | 0076 | ШпиндельSPINDLE | 4931454171товар | 1 | 4002395283651 | |
| 49 | 0077 | Комплект угольных щётокCARBON BRUSH SET | 4931435031товар | 2 | 4002395857388 | |
| 50 | 0080 | КорпусHOUSING | 4931454172товар | 1 | ||
| 51 | 0081 | ВыключательSWITCH | 4931454173товар | 1 | 4002395283675 | |
| 52 | 0082 | КурокTRIGGER | 4931454174товар | 1 | 4002395283682 | |
| 53 | 0083 | Защитный кожухGUARD CAP | 4931452111товар | 1 | 4002395180288 | |
| 54 | 0084 | Защитный кожух для резкиCUTTING GUARD | 4931452115товар | 1 | 4002395180929 |
