УШМ · схема и детали

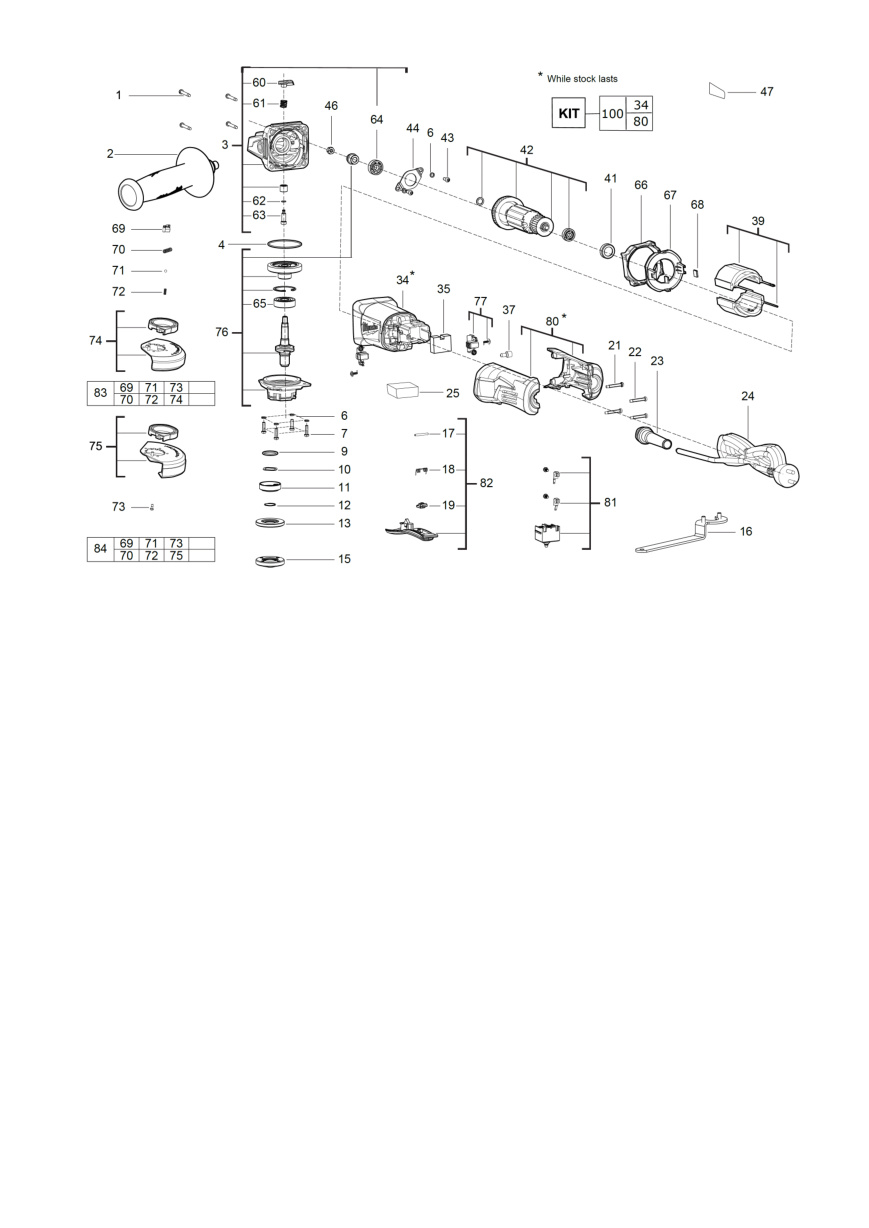

Взрыв-схема Milwaukee AG13 4933451577
Сервисная страница Milwaukee AG13. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933451577AG13125XSPD55 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee AG13
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ВинтSCREW | 4931435000 | 4 | 4002395855292 | Доступность уточняется |
| 2 | 0002 | Дополнительная рукояткаAUXILIARY HANDLE | 4931435001 | 1 | 4002395855902 | Доступность уточняется |
| 3 | 0003 | Корпус редуктораGEAR BOX | 4931461609 | 1 | 4058546038427 | Доступность уточняется |
| 4 | 0004 | Уплотнительное кольцоO-RING | 570699002 | 1 | 4002395824472 | Доступность уточняется |
| 5 | 0006 | ШайбаPROTECTION WASHER | 680866003 | 6 | 4002395823895 | Доступность уточняется |
| 6 | 0007 | ВинтSCREW | 4931435150 | 4 | 4002395859948 | Доступность уточняется |
| 7 | 0009 | Уплотнительное кольцоO-RING | 4931435016 | 1 | 4002395856640 | Доступность уточняется |
| 8 | 0010 | Пружинная шайбаSPRING WASHER | 4931435017 | 1 | 4002395856657 | Доступность уточняется |
| 9 | 0011 | ФланецFLANGE | 4931435018 | 1 | 4002395860357 | Доступность уточняется |
| 10 | 0012 | Стопорное кольцоRETAINING RING | 4931435019 | 1 | 4002395856664 | Доступность уточняется |
| 11 | 0013 | ФланецFLANGE | 4931435020 | 1 | 4002395856671 | Доступность уточняется |
| 12 | 0015 | Фланцевая гайкаFLANGE NUT | 4931441309 | 1 | 4002395887699 | Доступность уточняется |
| 13 | 0016 | КлючSPANNER M14 | 632145002 | 1 | 4002395823727 | Доступность уточняется |
| 14 | 0017 | БолтBOLT | 4931454155 | 1 | 4002395285693 | Доступность уточняется |
| 15 | 0018 | Пружина сжатияPRESSURE SPRING | 4931454156 | 1 | 4002395286300 | Доступность уточняется |
| 16 | 0019 | РычагLEVER | 4931454157 | 1 | 4002395286317 | Доступность уточняется |
| 17 | 0021 | ВинтSCREW | 4931435023 | 2 | 4002395857302 | Доступность уточняется |
| 18 | 0022 | ВинтSCREW | 660024030 | 2 | 4002395826957 | Доступность уточняется |
| 19 | 0023 | Зажим кабеляCABLE COLLAR | 4931435022 | 1 | 4002395856695 | Доступность уточняется |
| 20 | 0024 | Соединительный кабельCONNECTION CABLE | 730351040 | 1 | 4002395824052 | Доступность уточняется |
| 21 | 0025 | КонденсаторCAPACITOR | 4931454158 | 1 | 4002395286324 | Доступность уточняется |
| 22 | 0034 | КорпусHOUSING | 4931454159 | 1 | Больше не поставляется | |
| 23 | 0035 | Резиновый упорRUBBER BUMPER | 4931435071 | 1 | 4002395856732 | Доступность уточняется |
| 24 | 0037 | РазъёмCONNECTOR | 790009001 | 1 | 4002395772445 | Доступность уточняется |
| 25 | 0039 | СтаторELECTRIC FIELD | 4931435073 | 1 | 4002395856756 | Доступность уточняется |
| 26 | 0041 | Резиновая крышкаRUBBER CAP | 4931454160 | 1 | 4002395286348 | Доступность уточняется |
| 27 | 0042 | Якорь в сбореARMATURE ASSEMBLY | 4931435038 | 1 | 4002395854653 | Доступность уточняется |
| 28 | 0043 | ВинтSCREW | 660165015 | 2 | 4002395849826 | Доступность уточняется |
| 29 | 0044 | Оригинальная деталь MilwaukeeRETAINER | 4931435039 | 1 | 4002395860364 | Доступность уточняется |
| 30 | 0046 | ГайкаNUT | 671686001 | 1 | 4002395824526 | Доступность уточняется |
| 31 | 0047 | Заводская табличкаRATING PLATE | 4931461610 | 1 | 4058546038434 | Доступность уточняется |
| 32 | 0060 | КурокTRIGGER | 4931435004 | 1 | 4002395855933 | Доступность уточняется |
| 33 | 0061 | ПружинаSPRING | 4931435005 | 1 | 4002395855940 | Доступность уточняется |
| 34 | 0062 | Уплотнительное кольцоO-RING | 4931454164 | 1 | 4002395286386 | Доступность уточняется |
| 35 | 0063 | Фиксирующий болтLOCKING BOLT | 4931435007 | 1 | 4002395855964 | Доступность уточняется |
| 36 | 0064 | Шариковый подшипникBALL BEARING | 681337001 | 1 | 4002395826988 | Доступность уточняется |
| 37 | 0065 | Шариковый подшипникBALL BEARING | 4931446467 | 1 | 4002395875733 | Доступность уточняется |
| 38 | 0066 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931454165 | 1 | 4002395286393 | Доступность уточняется |
| 39 | 0067 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931454166 | 1 | 4002395283606 | Доступность уточняется |
| 40 | 0068 | Оригинальная деталь MilwaukeeBLOCK | 4931435034 | 2 | 4002395854615 | Доступность уточняется |
| 41 | 0069 | РычагLEVER | 4931435009 | 1 | 4002395855988 | Доступность уточняется |
| 42 | 0070 | ПружинаSPRING | 4931435010 | 1 | 4002395855995 | Доступность уточняется |
| 43 | 0071 | Оригинальная деталь MilwaukeeBALL | 4931453238 | 3 | 4002395153916 | Доступность уточняется |
| 44 | 0072 | ПружинаSPRING | 4931435012 | 3 | 4002395856602 | Доступность уточняется |
| 45 | 0073 | ВинтSCREW | 4931435015 | 5 | 4002395856633 | Доступность уточняется |
| 46 | 0074 | Защитный кожухGUARD CAP | 4931454168 | 1 | 4002395283620 | Доступность уточняется |
| 47 | 0075 | Защитный кожухGUARD CAP | 4931454170 | 1 | Больше не поставляется | |
| 48 | 0076 | ШпиндельSPINDLE | 4931454171 | 1 | 4002395283651 | Доступность уточняется |
| 49 | 0077 | Комплект угольных щётокCARBON BRUSH SET | 4931435031 | 2 | 4002395857388 | Доступность уточняется |
| 50 | 0080 | КорпусHOUSING | 4931454172 | 1 | Больше не поставляется | |
| 51 | 0081 | ВыключательSWITCH | 4931454173 | 1 | 4002395283675 | Доступность уточняется |
| 52 | 0082 | КурокTRIGGER | 4931454174 | 1 | 4002395283682 | Доступность уточняется |
| 53 | 0083 | Защитный кожухGUARD CAP | 4931452111 | 1 | 4002395180288 | Доступность уточняется |
| 54 | 0084 | Защитный кожух для резкиCUTTING GUARD | 4931452115 | 1 | 4002395180929 | Доступность уточняется |
| 55 | 0100 | КорпусHOUSING | 4931495436 | 1 | 4058546491048 | Доступность уточняется |
Нужна деталь?
Пришлите модель AG13, артикул 4933451577 и номер позиции на схеме.
