Угловая шлифовальная машина Milwaukee AG11-125 IN2 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee AG11-125 IN2. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AG11-125 IN2Артикул инструмента: 4933416130Код схемы: 400041613132 позицииКатегория: Угловые шлифовальные машины

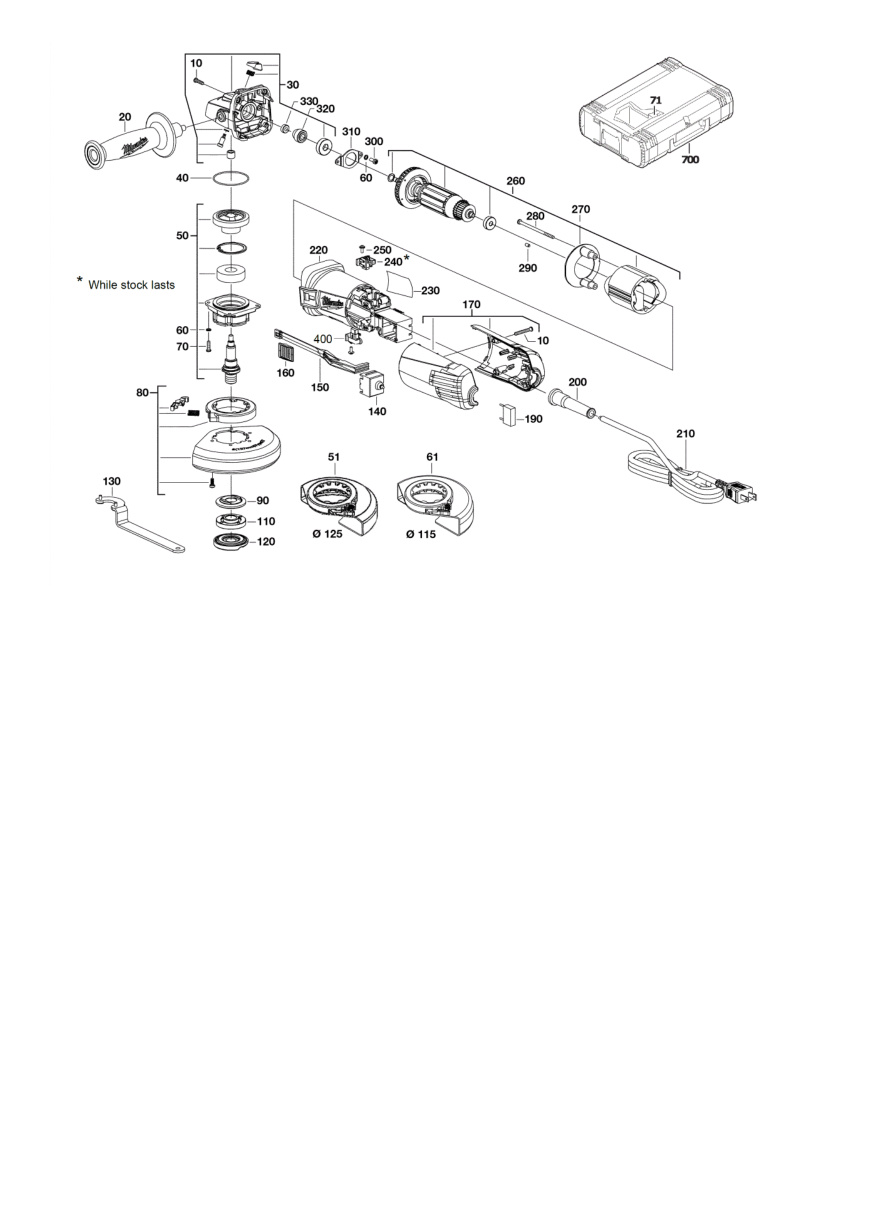

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee AG11-125 IN2
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0010 | ВинтSCREW | 660024024товар | 1 | ||
| 2 | 0020 | РукояткаHANDLE | 302846003товар | 1 | 4002395823604 | |
| 3 | 0030 | Корпус редуктораGEAR BOX HOUSING | 200803002товар | 1 | ||
| 4 | 0040 | Уплотнительное кольцоO-RING | 570699002товар | 1 | 4002395824472 | |
| 5 | 0050 | ШпиндельSPINDLE | 200806002товар | 1 | ||
| 6 | 0051 | Защитный кожухGUARD CAP | 4931416127товар | 1 | ||
| 7 | 0060 | ШайбаPROTECTION WASHER | 680866003товар | 1 | 4002395823895 | |
| 8 | 0070 | ВинтSCREW | 660414013товар | 1 | 4002395823796 | |
| 9 | 0080 | Защитный кожухGUARD CAP | 200798002товар | 1 | ||
| 10 | 0090 | ФланецFLANGE | 4931461674товар | 1 | 4058546039073 | |
| 11 | 0110 | Фланцевая гайкаFLANGE NUT | 4931441309товар | 1 | 4002395887699 | |
| 12 | 0130 | КлючSPANNER M14 | 632145002товар | 1 | 4002395823727 | |
| 13 | 0140 | ВыключательSWITCH | 4931441014товар | 1 | 4002395863020 | |
| 14 | 0150 | ВыключательSWITCH BAR | 516987001товар | 1 | 4002395824458 | |
| 15 | 0160 | ВыключательSWITCH LEVER | 516068001товар | 1 | 4002395823628 | |
| 16 | 0170 | РукояткаHANDLE SET | 200795002товар | 1 | 4002395823420 | |
| 17 | 0190 | КонденсаторCAPACITOR | 290244016товар | 1 | 4002395823581 | |
| 18 | 0200 | Резиновая втулкаRUBBER SLEEVE | 561709001товар | 1 | 4002395824724 | |
| 19 | 0210 | Соединительный кабельCONNECTION CABLE | 730351040товар | 1 | 4002395824052 | |
| 20 | 0220 | Корпус двигателяMOTOR HOUSING | 341600004товар | 1 | 4002395824175 | |
| 21 | 0230 | Заводская табличкаTYPE PLATE | 940038168товар | 1 | ||
| 22 | 0240 | Угольная щёткаCARBON BRUSH | 290069241товар | 2 | 4002395823574 | |
| 23 | 0250 | ВинтSCREW | 660960001товар | 1 | 4002395823802 | |
| 24 | 0260 | Оригинальная деталь MilwaukeeMOTOR | 201183001товар | 1 | ||
| 25 | 0270 | ВентиляторFAN | 516603001товар | 1 | 4002395824441 | |
| 26 | 0280 | ВинтSCREW | 661076001товар | 1 | ||
| 27 | 0290 | ЗаглушкаPLUG | 550339001товар | 1 | 4002395760527 | |
| 28 | 0300 | ВинтSCREW | 660400005товар | 1 | ||
| 29 | 0310 | ПодшипникBEARING CAGE | 672569001товар | 1 | 4002395824533 | |
| 30 | 0320 | Оригинальная деталь MilwaukeePINION | 610867001товар | 1 | ||
| 31 | 0330 | ГайкаNUT | 671686001товар | 1 | 4002395824526 | |
| 32 | 0400 | Комплект угольных щётокCARBON BRUSH SET | 4931511240товар | 1 | 4058546650964 |
