Угловая шлифовальная машина Milwaukee AG1000 — взрыв-схема
Сервисная страница: Угловая шлифовальная машина Milwaukee AG1000. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
Модель: AG1000Артикул инструмента: 4933459105Код схемы: 493345910531 позицияКатегория: Угловые шлифовальные машины

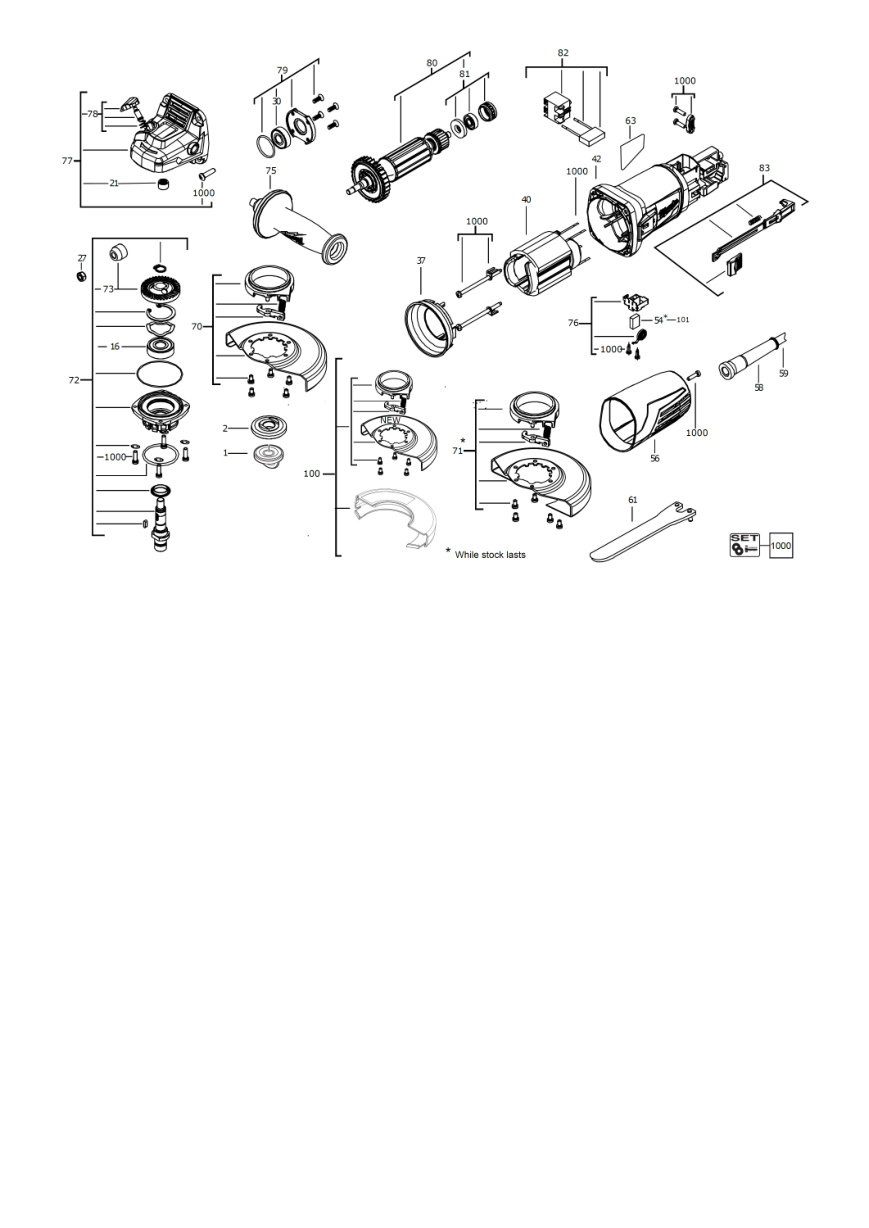

Схема инструмента
Список деталей: Угловая шлифовальная машина Milwaukee AG1000
| № | Поз. | Деталь | Артикул | К-во | EAN | Корзина |
|---|---|---|---|---|---|---|
| 1 | 0001 | ФланецFLANGE | 4931454141товар | 1 | 4002395284948 | |
| 2 | 0002 | ФланецFLANGE | 4931441523товар | 1 | 4002395867769 | |
| 3 | 0016 | Шариковый подшипникBALL BEARING | 4931441524товар | 1 | 4002395865000 | |
| 4 | 0021 | Игольчатый подшипникNEEDLE BEARING | 4931441525товар | 1 | 4002395865017 | |
| 5 | 0027 | ГайкаNUT | 4931441526товар | 1 | 4002395865031 | |
| 6 | 0030 | Шариковый подшипникBALL BEARING | 4931441527товар | 1 | 4002395865048 | |
| 7 | 0037 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931441528товар | 1 | 4002395865055 | |
| 8 | 0040 | СтаторELECTRIC FIELD | 4931441530товар | 1 | 4002395875863 | |
| 9 | 0042 | Корпус двигателяMOTOR HOUSING | 4931441531товар | 1 | 4002395865062 | |
| 10 | 0054 | Угольная щёткаCARBON BRUSH 220-240V (1 PCS) | 4931441532товар | 2 | 4002395865079 | |
| 11 | 0056 | КрышкаCOVER | 4931441533товар | 1 | 4002395865086 | |
| 12 | 0058 | ВтулкаCABLE ENTRY SLEEVE | 4931441534товар | 1 | 4002395865093 | |
| 13 | 0059 | Соединительный кабельCONNECTION CABLE | 4931454139товар | 1 | 4002395284924 | |
| 14 | 0061 | КлючWRENCH | 4931441539товар | 1 | 4002395867097 | |
| 15 | 0063 | Заводская табличкаRATING PLATE | 4931454142товар | 1 | 4002395284955 | |
| 16 | 0070 | Защитный кожухGUARD CAP | 4931441552товар | 1 | 4002395867028 | |
| 17 | 0071 | Защитный кожухGUARD CAP | 4931441555товар | 1 | ||
| 18 | 0072 | ШпиндельSPINDLE KIT | 4931441557товар | 1 | 4002395867042 | |
| 19 | 0073 | Оригинальная деталь MilwaukeePINION | 4931441558товар | 1 | 4002395865710 | |
| 20 | 0075 | РукояткаHANDLE | 4931441548товар | 1 | 4002395865727 | |
| 21 | 0076 | ЩёткодержательBRUSH HOLDER | 4931441559товар | 1 | 4002395865703 | |
| 22 | 0077 | Корпус редуктораGEAR BOX KIT | 4931441560товар | 1 | 4002395867790 | |
| 23 | 0078 | Оригинальная деталь MilwaukeeLOCK COMPLETE | 4931441561товар | 1 | 4002395865741 | |
| 24 | 0079 | ПодшипникBEARING CAGE | 4931441562товар | 1 | 4002395875825 | |
| 25 | 0080 | ЯкорьARMATURE | 4931441564товар | 1 | 4002395866397 | |
| 26 | 0081 | Шариковый подшипникBALL BEARING | 4931441565товар | 1 | 4002395875832 | |
| 27 | 0082 | ВыключательSWITCH | 4931453581товар | 1 | 4002395144495 | |
| 28 | 0083 | ВыключательSWITCH LEVER | 4931441568товар | 1 | 4002395867721 | |
| 29 | 0100 | Комплект защитного кожухаGUARD CAP SET | 4931510991товар | 1 | 4058546636760 | |
| 30 | 0101 | Комплект угольных щётокCARBON BRUSH SET | 4931511293товар | 1 | 4058546651497 | |
| 31 | 1000 | Комплект болтовBOLT SET | 4931441569товар | 1 | 4002395875849 |
