УШМ · схема и детали

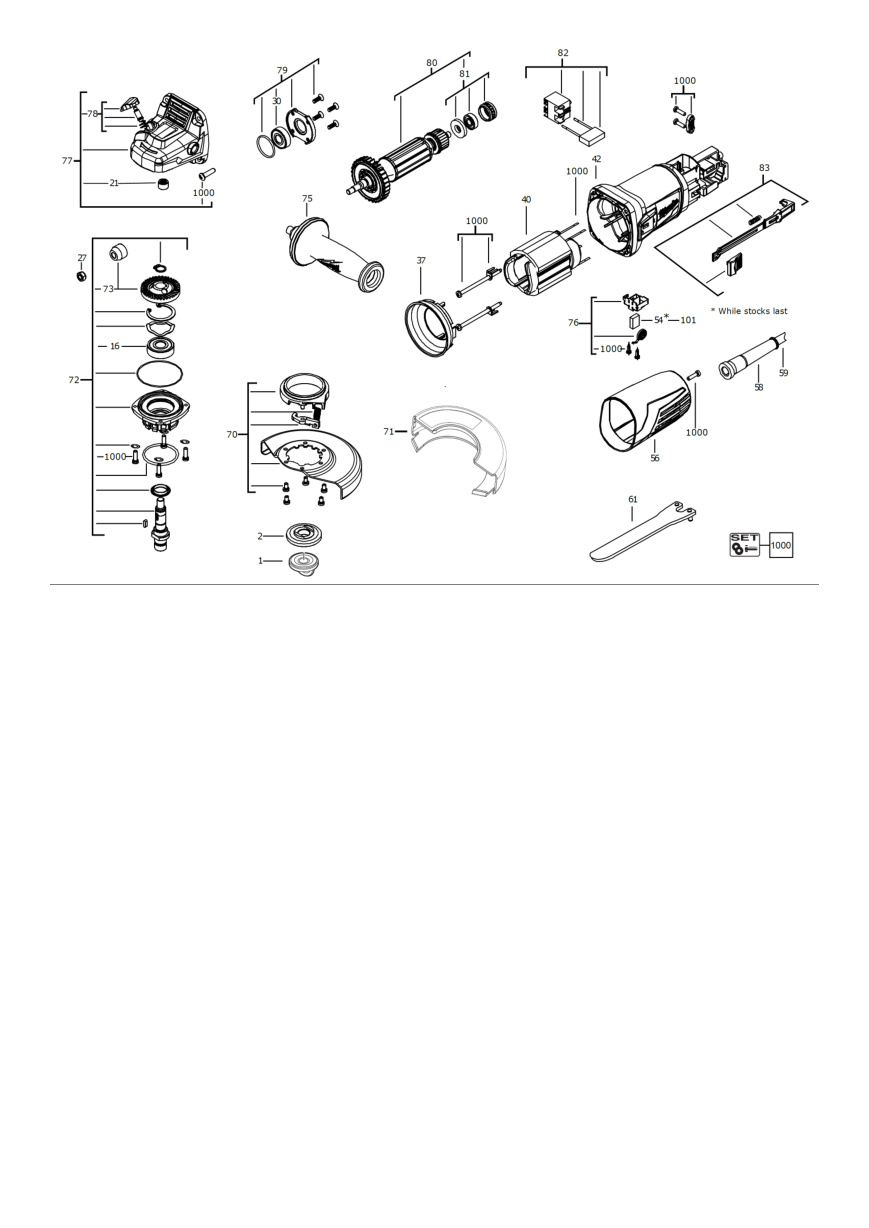

Взрыв-схема Milwaukee AG1000 4933459105
Сервисная страница Milwaukee AG1000. Здесь собраны схема узлов, позиции деталей, оригинальные артикулы, EAN и русские названия для подбора запчастей.
4933459105AG1000125EKX29 позицийКатегория: Угловые шлифовальные машины
Список деталей Milwaukee AG1000
| № | Позиция | Деталь | Артикул | Кол-во | EAN | Статус |
|---|---|---|---|---|---|---|
| 1 | 0001 | ФланецFLANGE | 4931454141 | 1 | 4002395284948 | Доступность уточняется |
| 2 | 0002 | ФланецFLANGE | 4931441523 | 1 | 4002395867769 | Доступность уточняется |
| 3 | 0016 | Шариковый подшипникBALL BEARING | 4931441524 | 1 | 4002395865000 | Доступность уточняется |
| 4 | 0021 | Игольчатый подшипникNEEDLE BEARING | 4931441525 | 1 | 4002395865017 | Доступность уточняется |
| 5 | 0027 | ГайкаNUT | 4931441526 | 1 | 4002395865031 | Доступность уточняется |
| 6 | 0030 | Шариковый подшипникBALL BEARING | 4931441527 | 1 | 4002395865048 | Доступность уточняется |
| 7 | 0037 | Кольцо отвода воздухаAIR DEFLECTOR RING | 4931441528 | 1 | 4002395865055 | Доступность уточняется |
| 8 | 0040 | СтаторELECTRIC FIELD | 4931441530 | 1 | 4002395875863 | Доступность уточняется |
| 9 | 0042 | Корпус двигателяMOTOR HOUSING | 4931441531 | 1 | 4002395865062 | Доступность уточняется |
| 10 | 0054 | Угольная щёткаCARBON BRUSH 220-240V (1 PCS) | 4931441532 | 2 | 4002395865079 | Доступность уточняется |
| 11 | 0056 | КрышкаCOVER | 4931441533 | 1 | 4002395865086 | Доступность уточняется |
| 12 | 0058 | ВтулкаCABLE ENTRY SLEEVE | 4931441534 | 1 | 4002395865093 | Доступность уточняется |
| 13 | 0059 | Соединительный кабельCONNECTION CABLE | 4931454139 | 1 | 4002395284924 | Доступность уточняется |
| 14 | 0061 | КлючWRENCH | 4931441539 | 1 | 4002395867097 | Доступность уточняется |
| 15 | 0070 | Комплект защитного кожухаGUARD CAP SET | 4931507672 | 1 | 4058546601836 | Доступность уточняется |
| 16 | 0071 | КлипсаCLIP | 4931507679 | 1 | 4058546601904 | Доступность уточняется |
| 17 | 0072 | ШпиндельSPINDLE KIT | 4931441557 | 1 | 4002395867042 | Доступность уточняется |
| 18 | 0073 | Оригинальная деталь MilwaukeePINION | 4931441558 | 1 | 4002395865710 | Доступность уточняется |
| 19 | 0075 | РукояткаHANDLE | 4931441548 | 1 | 4002395865727 | Доступность уточняется |
| 20 | 0076 | ЩёткодержательBRUSH HOLDER | 4931441559 | 1 | 4002395865703 | Доступность уточняется |
| 21 | 0077 | Корпус редуктораGEAR BOX KIT | 4931441560 | 1 | 4002395867790 | Доступность уточняется |
| 22 | 0078 | Оригинальная деталь MilwaukeeLOCK COMPLETE | 4931441561 | 1 | 4002395865741 | Доступность уточняется |
| 23 | 0079 | ПодшипникBEARING CAGE | 4931441562 | 1 | 4002395875825 | Доступность уточняется |
| 24 | 0080 | ЯкорьARMATURE | 4931441564 | 1 | 4002395866397 | Доступность уточняется |
| 25 | 0081 | Шариковый подшипникBALL BEARING | 4931441565 | 1 | 4002395875832 | Доступность уточняется |
| 26 | 0082 | ВыключательSWITCH | 4931453581 | 1 | 4002395144495 | Доступность уточняется |
| 27 | 0083 | ВыключательSWITCH LEVER | 4931441568 | 1 | 4002395867721 | Доступность уточняется |
| 28 | 0101 | Комплект угольных щётокCARBON BRUSH SET | 4931511293 | 1 | 4058546651497 | Доступность уточняется |
| 29 | 1000 | Комплект болтовBOLT SET | 4931441569 | 1 | 4002395875849 | Доступность уточняется |
Нужна деталь?
Пришлите модель AG1000, артикул 4933459105 и номер позиции на схеме.
